Настройка параметров окна трасс
Настройка параметров окна трасс
После запуска в требуемом режиме измерения трассы
(автоматический, расширенный или режим шаблона) можно изменить
некоторые параметры окна трасс:
³
сетка: можно отобразить или скрыть сетку на фоне графика.
По умолчанию сетка отображается.
³
фон графика: график можно отобразить на черном (функция
инвертирования цветов) или белом фоне. По умолчанию
используется белый фон.
Важно: Печать графиков всегда осуществляется приложением на белом
фоне.
³
окно масштабирования: в окне масштабирования отображается
увеличиваемая часть графика. По умолчанию окно
масштабирования отображается.
³
имя файла в окне трасс: Имя файла отображается в верхней
части окна трасс.
Важно: Параметры отображения трасс, используемые в режимах «Авто»,
«Расширенный» и «Шаблон», не зависят от параметров,
используемых в режиме «Дефектоскоп».

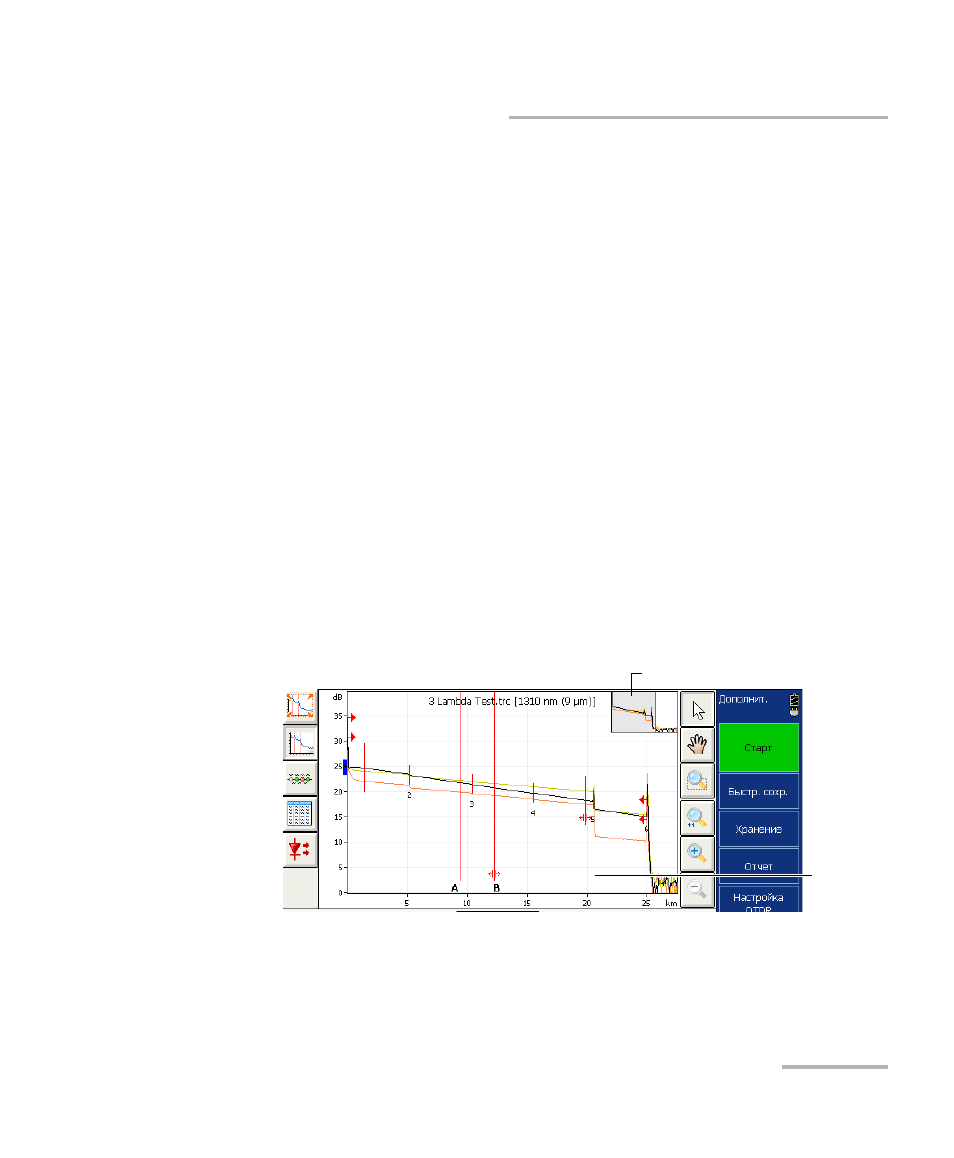

Окно масштабирования
Сетка
