Анализ трасс и событий
134
Серия FTB-7000
Линейное представление
Линейное представление
Важно: Данная функция доступна только при наличии дополнительного
пакета программ.
При линейном представлении события отображаются последовательно
слева направо.
³

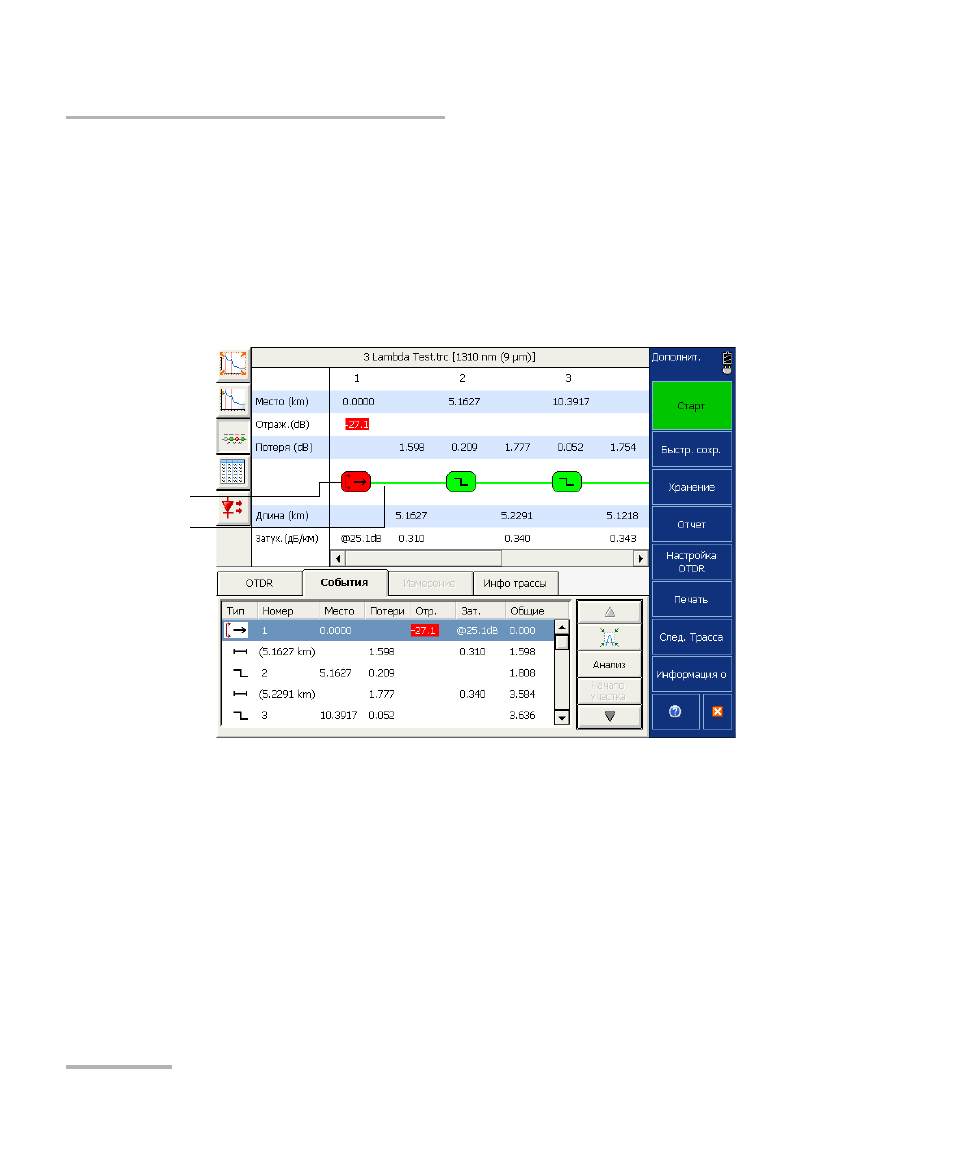

Каждый кружок представляет событие. Каждая горизонтальная
линия, связывающая два кружка, представляет собой участок
волокна. Кружки и линии отображаются различными цветами,
только если в настройке OTDR выбран элемент Выделить
дефекты в таблице событий (зеленый – «годен», красный –
«негоден», серый или черный для событий и участков волокна,
выходящих за пределы текущего участка). В противном случае все
события отображаются серым цветом, а участки волокна – черным.
Событие
Участок
волокна
