Анализ трасс при помощи приложения двунаправленного анализа
250
Серия FTB-7000
Просмотр результатов
При нажатии и удержании строки, соответствующей определенному
событию или участку волокна, в течение нескольких секунд
приложением отображается подсказка с определением элемента
(например, «Неотражающее событие»).
Если рядом с символом события отображается звездочка, в подсказке
также отобразится «(*:Изменены)» для обозначения изменения
события вручную.
Если звездочка отображается рядом с символом события, для
обозначения вставки этого события вручную отобразится сообщение
«(*:Добавлены)».

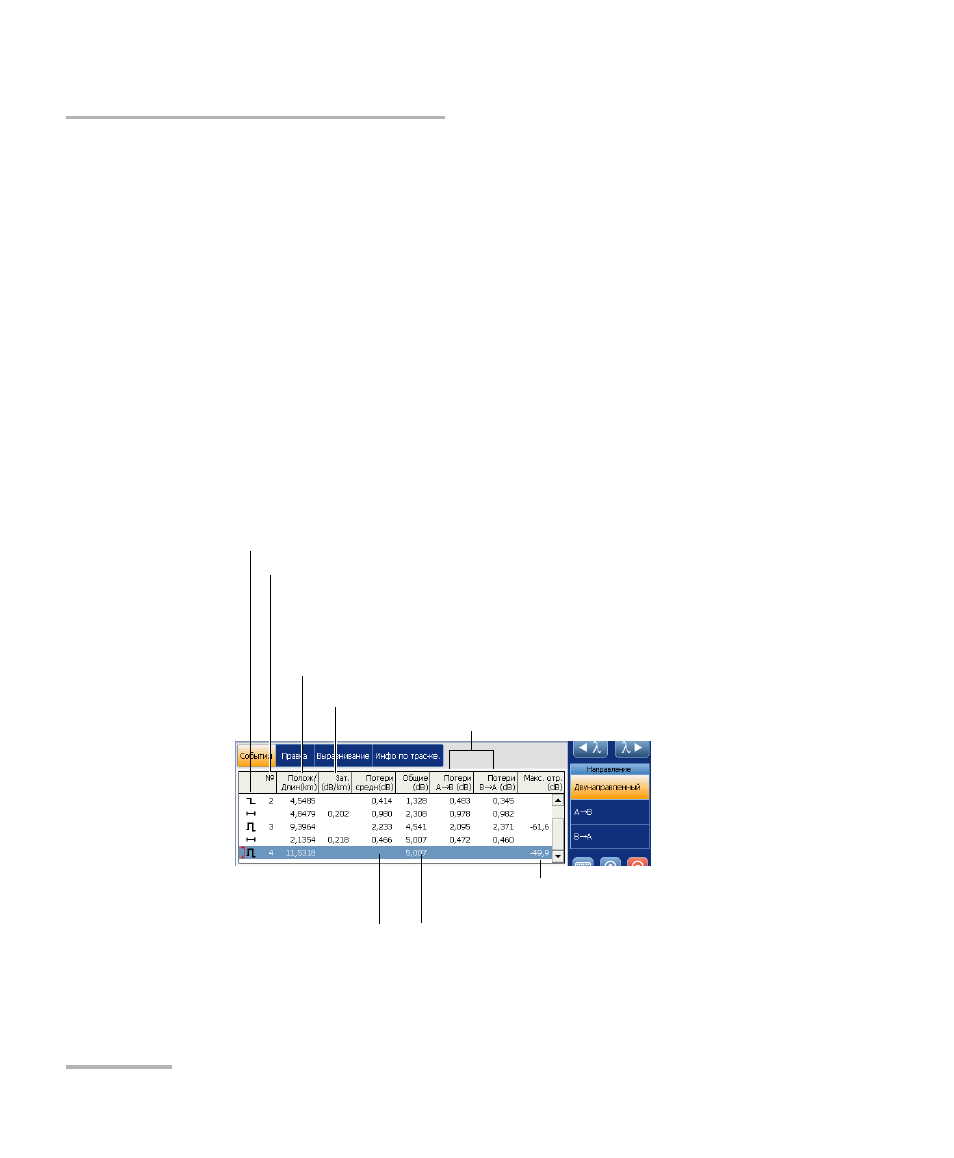

Для каждого элемента в таблице событий отображается следующая
информация. Информация отображается в зависимости от выбранного
направления.
Тип обнаруженного события
(см. раздел Описание типов событий на стр. 339)
Номер события
Положение: расстояние между OTDR и измеряемым
событием или между событием и началом участка волокна
ИЛИ
Длина участка волокна (расстояние между двумя событиями).
Затухание (потери/расстояние) на отдельном участке волокна
Среднее значение измеренных потерь
между трассами A
→B и B→ A
(наиболее важная информация)
Суммарные потери от начала до конца участка;
промежуточная сумма рассчитывается для
окончания каждого события и участка волокна.
Текущие потери в дБ
Двунаправленное
измерение
Максимальное отражение, измеренное
на однонаправленных трассах
