Проверка модуля OTDR
Измерение мертвых зон при определении события и затухания
1. Присоедините волокно длиной 2 км непосредственно к порту
модуля OTDR. Установите ширину импульса и диапазон
расстояний на наименьшие возможные значения.
³
Обеспечьте тщательную очистку порта OTDR и соединительных
разъемов.
³
Установите точные значения параметров волокна (ПП, фактора
повива и RBS).

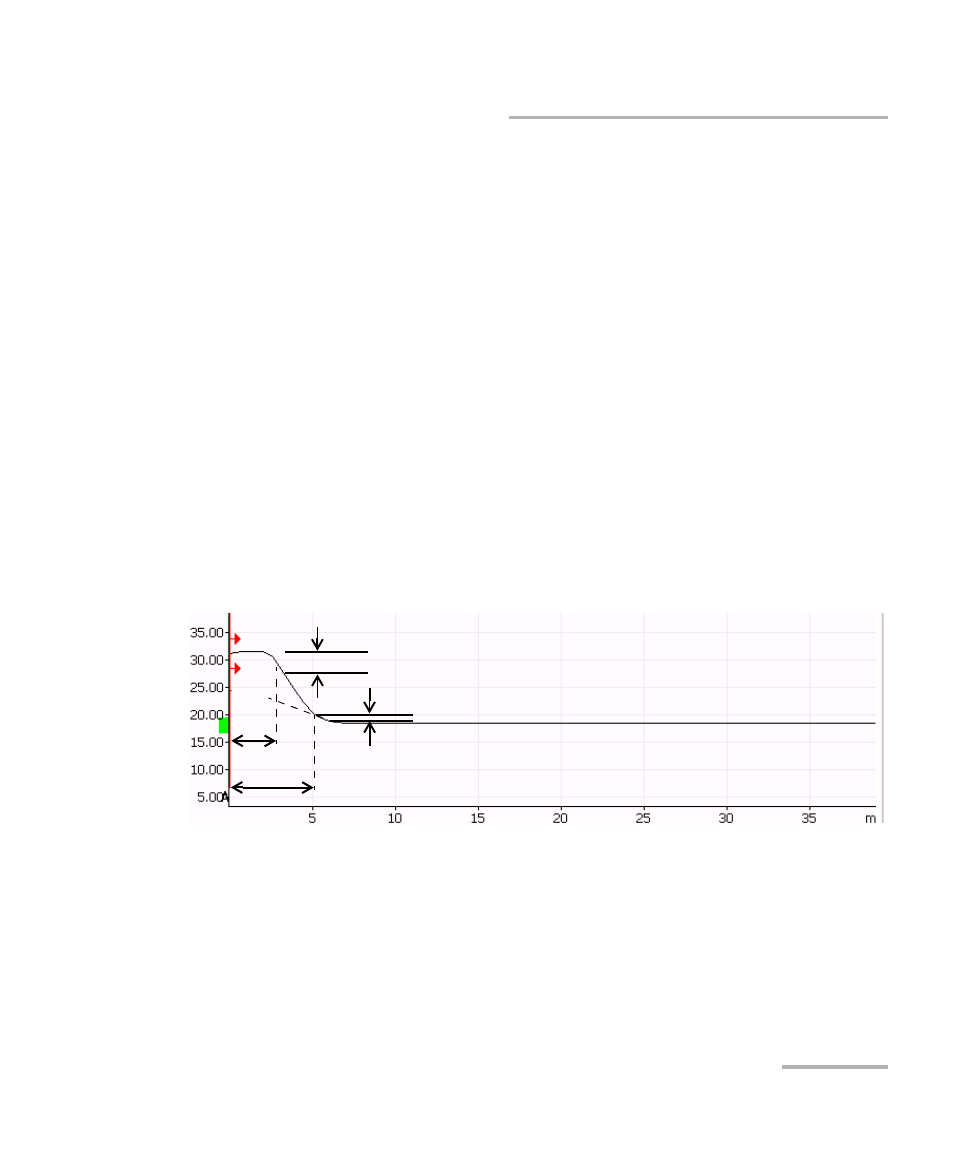

2. Измерьте расстояние (E) до первого отражения на уровне 1,5 дБ от
максимума, как показано ниже. Измеренное значение представляет
собой мертвую зону события.
3. Измерьте расстояние (A) между началом отражения и точкой, на
которой трасса возвращается на уровень обратного рассеяния с
неопределенностью 0,5 дБ, как показано ниже. Используйте
маркеры A и B на панели Измерение. Измеренное значение
представляет собой мертвую зону затухания.
1,5 дБ
0,5 дБ
E
A
