Анализ трасс при помощи приложения двунаправленного анализа
OTDR
251
Просмотр результатов
Важно: Значение затухания всегда указывается в дБ на км, даже если
в качестве единиц расстояния не выбраны километры.
Это соответствует стандартам волоконно-оптической
промышленности, в которой значения затухания указываются
в дБ на км.
Суммарные потери рассчитываются для событий, отображаемых
в таблице событий. Для получения сведений о значении потерь
на всем канале (участке волокна) см. измерение потерь,
отображаемое на вкладке Инфо по трас-ке.
Если необходимо изменить события или участки волокна,
см. раздел Изменение событий на стр. 272, Вставка событий на
стр. 268 и Изменение затухания участков волокна на стр. 278.

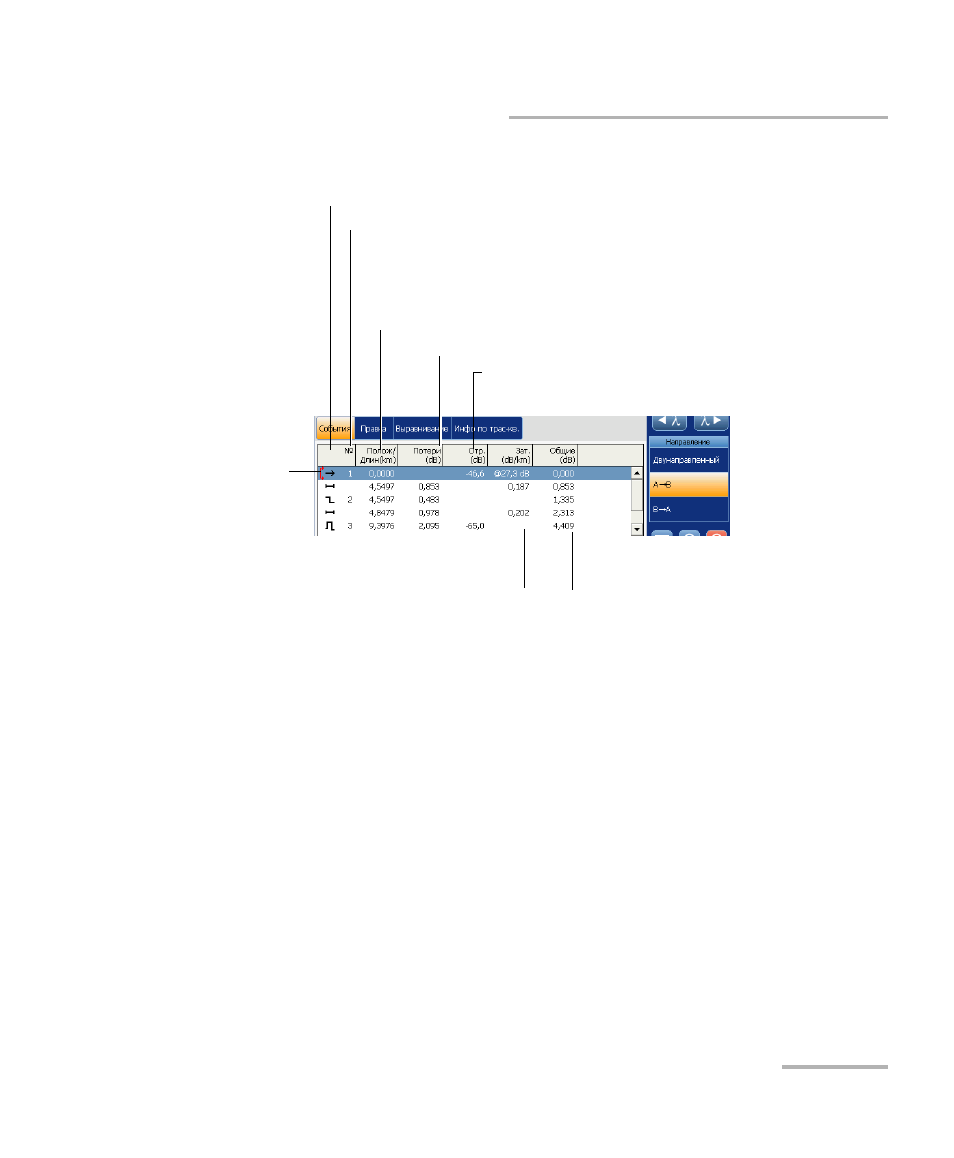

Тип обнаруженного события
(см. раздел Описание типов событий на стр. 339)
Номер события
Положение: расстояние между OTDR и измеряемым
событием или между событием и началом участка волокна
ИЛИ
Длина участка волокна (расстояние между двумя событиями).
Коэффициент отражения, измеренный для каждого
события отражения внутри волокна
Затухание (потери/расстояние) на
отдельном участке волокна
Суммарные потери от начала до конца участка;
промежуточная сумма рассчитывается для
окончания каждого события и участка волокна.
Потери в дБ для каждого события или участка волокна
Однонаправленные
трассы
Уровень ввода
