Проверка модуля OTDR
Проверка модуля OTDR
Для проверки функционального соответствия модуля OTDR
техническим спецификациям предусмотрено несколько тестов.
Измерение отклонений необходимо, чтобы определить, требуется ли
повторная калибровка OTDR.
Установку OTDR на ноль можно выполнить только в EXFO. Однако
можно протестировать OTDR с целью поверки точности определения
начала отсчёта.
Измерение отклонения
1. Присоедините волокно длиной не менее 2 км к порту вывода
модуля OTDR.
2. Установите диапазон расстояний 2,5 км и время измерения
180 секунд.
3. Выполните измерение отклонения между импульсами 10 нс и 30 нс
для каждого лазера.
Величина отклонения
(Δ) должна находиться в пределах от 2,0 дБ до
3,0 дБ. Измерение отклонения необходимо выполнить на линейном
участке обратного рассеяния. Не следует измерять отклонение вблизи
пиков отраженного сигнала.

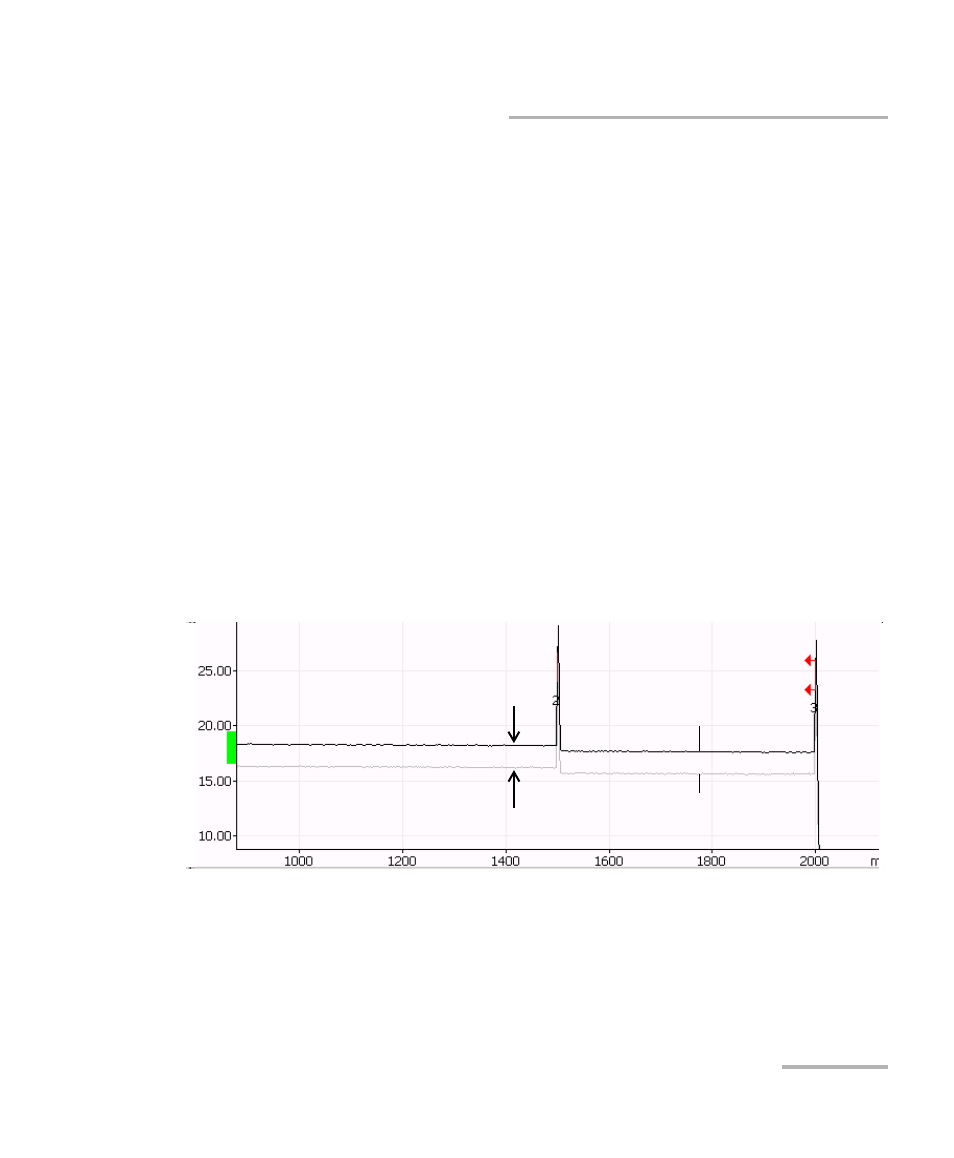

Δ
30 нс
10 нс
