Анализ трасс и событий
OTDR 183
Настройка порогов обнаружения при анализе
В следующих примерах показано, как разные пороги потерь
соединений могут повлиять на количество отображаемых событий,
особенно на количество таких незначительных неотражающих
событий, как те, которые вызваны двумя соединениями. Показаны
три трассы, соответствующие трем параметрам пороговых значений.
³ Порог на 0,05 дБ
При пороговом значении 0,05 дБ отображаются два события на
расстояниях, соответствующих местам первого и второго стыков.
³ Порог на 0,1 дБ
Отображается только первый стык, поскольку пороговое значение
равно 0,1 дБ, а потери на втором стыке менее 0,1 дБ.
³ Порог на 0,15 дБ
Первые два стыка не отображаются, поскольку пороговое значение
равно 0,15 дБ, а потери на первом и втором стыках менее 0,15 дБ.

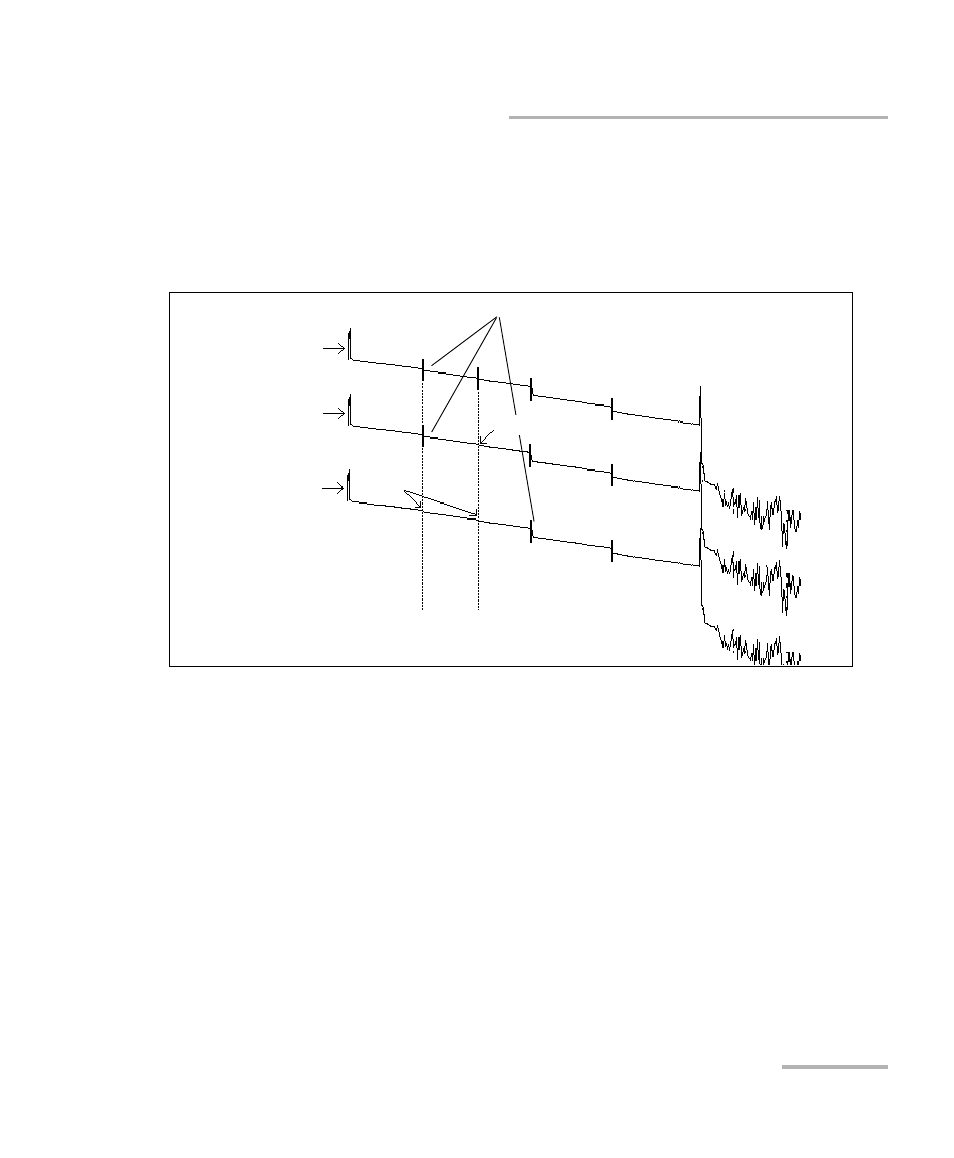

Местоположение события
Пороговое
значение
на 0,05 дБ
Пороговое
значение
на 0,1 дБ
Пороговое
значение
на 0,15 дБ
Второй стык Первый стык
Не
отображается
Не
отображается
