Анализ трасс при помощи приложения двунаправленного анализа
OTDR 249
Просмотр результатов
Вкладка «События»
Можно просмотреть информацию обо всех событиях, обнаруженных
на трассе и участках волокна, путем прокручивания таблицы событий.
В графическом представлении при выборе события в таблице на
трассе над выбранным событием отображается маркер A. Когда
выбранное событие является участком волокна, данный участок
волокна ограничивается двумя маркерами (A и B). Подробную
информацию о маркерах см. в разделе Использование маркеров для
редактирования событий на стр. 266.
Эти маркеры указывают на событие или участок волокна в зависимости
от того, что выбрано в таблице событий. Можно непосредственно
перемещать эти маркеры, выбрав элемент в таблице событий или на
графике. Приложение автоматически выберет событие или участок
волокна в соответствии с точкой, нажатой на графике.
В таблице событий отображаются все события, обнаруженные на
волокне. Событие можно определить, как точку, в которой может быть
измерено изменение свойств передачи света. События могут состоять
из потерь передачи, сращиваний, разъемов или разрывов.
Если событие выходит за установленные пределы, для него
устанавливается состояние «негоден».

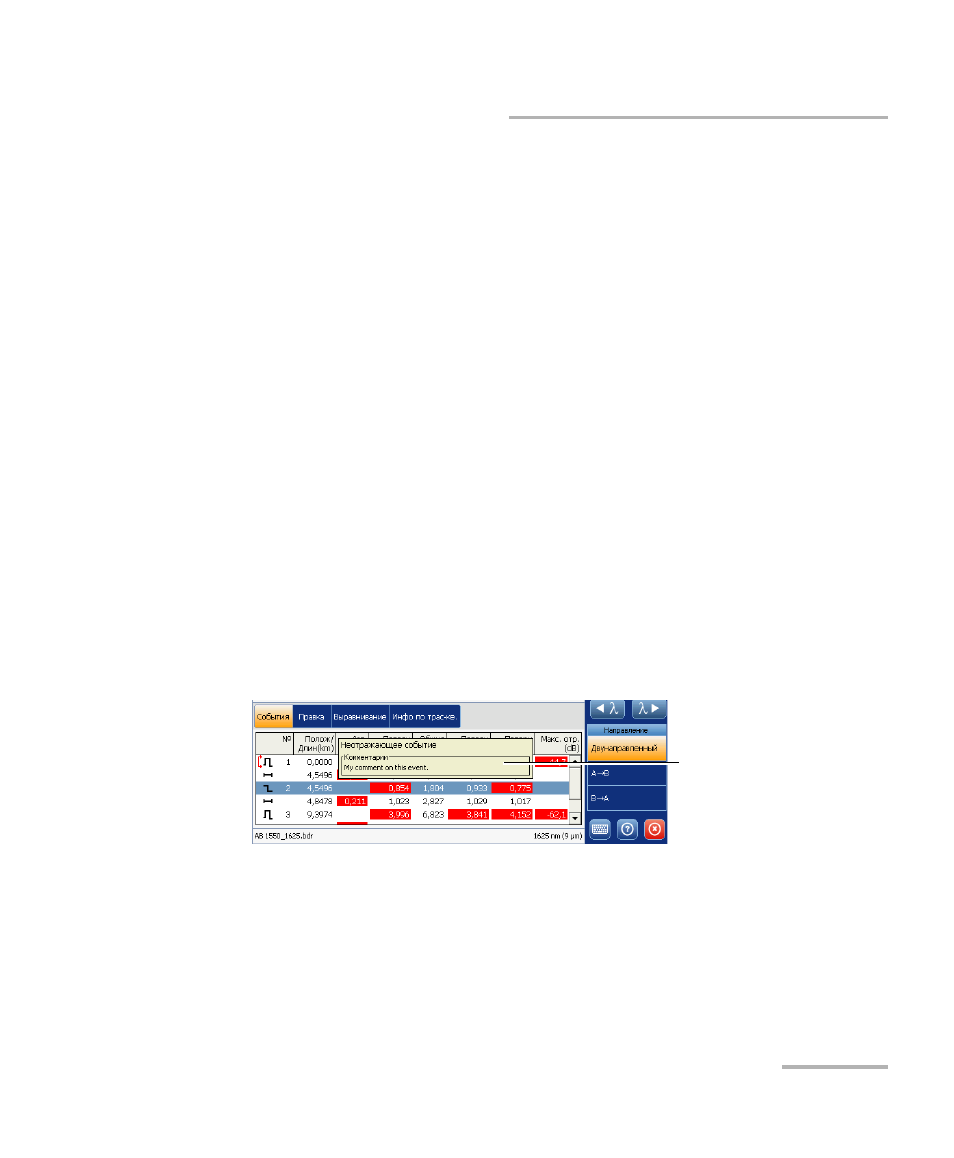

Подсказка с определением
выбранного элемента
