Анализ трасс при помощи приложения двунаправленного анализа
246
Серия FTB-7000
Просмотр результатов
Графическое представление
В приложении результаты отображаются в графическом и
табличном виде. События, детализируемые в таблице событий
(см. раздел Вкладка «События» на стр. 249), помечены номерами
на отображаемой трассе.
В окне трассы некоторые элементы отображаются всегда, а другие
элементы отображаются, только если они выбраны для отображения.
Содержание области графика изменяется в зависимости от
выбранного направления и длины волны.
Пользователь может изменить параметры отображения трассы
(например, сетку и масштаб окна). Для получения дополнительной
информации см. разделНастройка общих параметров на стр. 281.
При помощи навигационных кнопок можно по очереди просмотреть
все трассы на вкладке Инфо трассы и в окне трасс. Для получения
дополнительной информации см. разделОтображение трасс и
двунаправленного измерения на стр. 243.

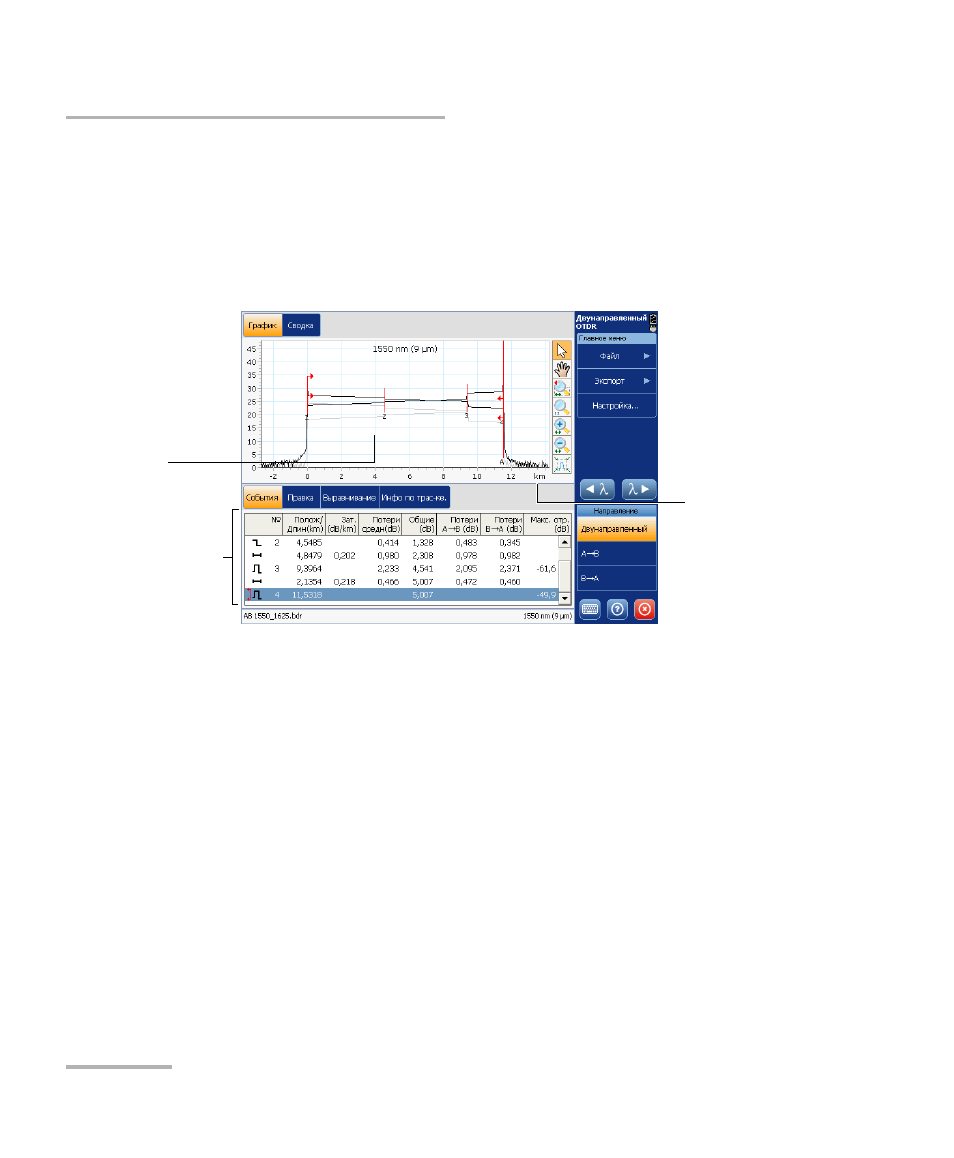

Отображение графика
В главном окне перейдите на вкладку График.
Событие
№4
Таблица
событий
Единицы
измерения
расстояния
