Анализ трасс при помощи приложения двунаправленного анализа
262
Серия FTB-7000
Использование элементов управления масштабированием
Использование элементов управления
масштабированием

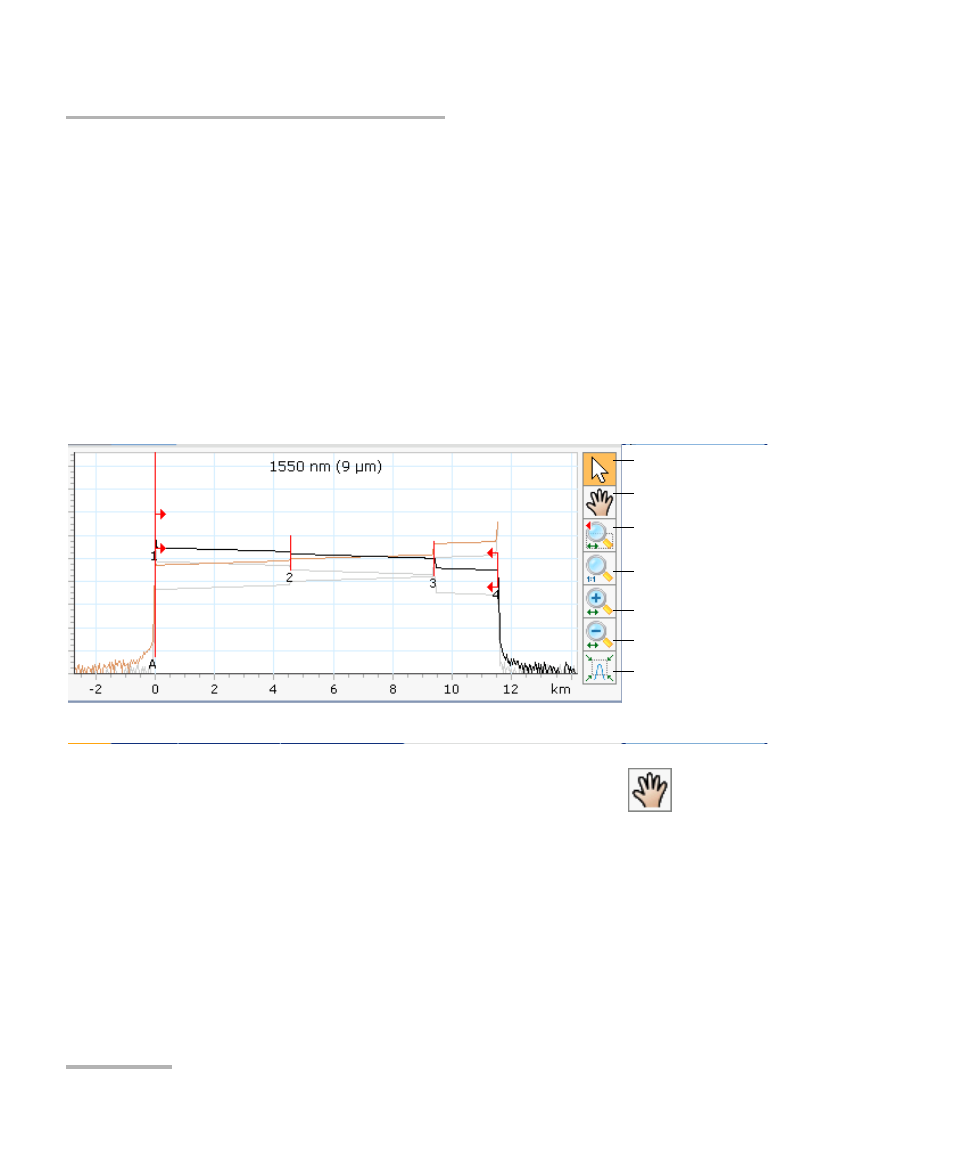

Масштаб окна трасс можно изменять при помощи элементов
управления масштабированием.
График можно увеличивать или уменьшать с помощью
соответствующих кнопок, или можно позволить приложению
автоматически регулировать масштаб события, выбранного
в таблице событий.
Кроме того, можно вернуться к исходному масштабу графика.
Важно: Нельзя перемещать маркеры с помощью кнопки
.
³
Если используется файл с несколькими длинами волн,
при масштабировании графика приложение автоматически
применяет новый контекст масштабирования (коэффициент
масштабирования, выбранную область и выбранное событие,
когда это применимо) к другим двунаправленным измерениям
(длинам волн). С двунаправленным файлом сохраняется контекст
масштабирования только двунаправленного измерения.
Режим выбора
Перемещение области
просмотра
Выбор масштаба
Увеличение
Полный вид
Уменьшение
Автоматическое
масштабирование
текущего выбранного
события
