Проверка модуля OTDR
Определение диапазона измерений (только для одномодовых
моделей)

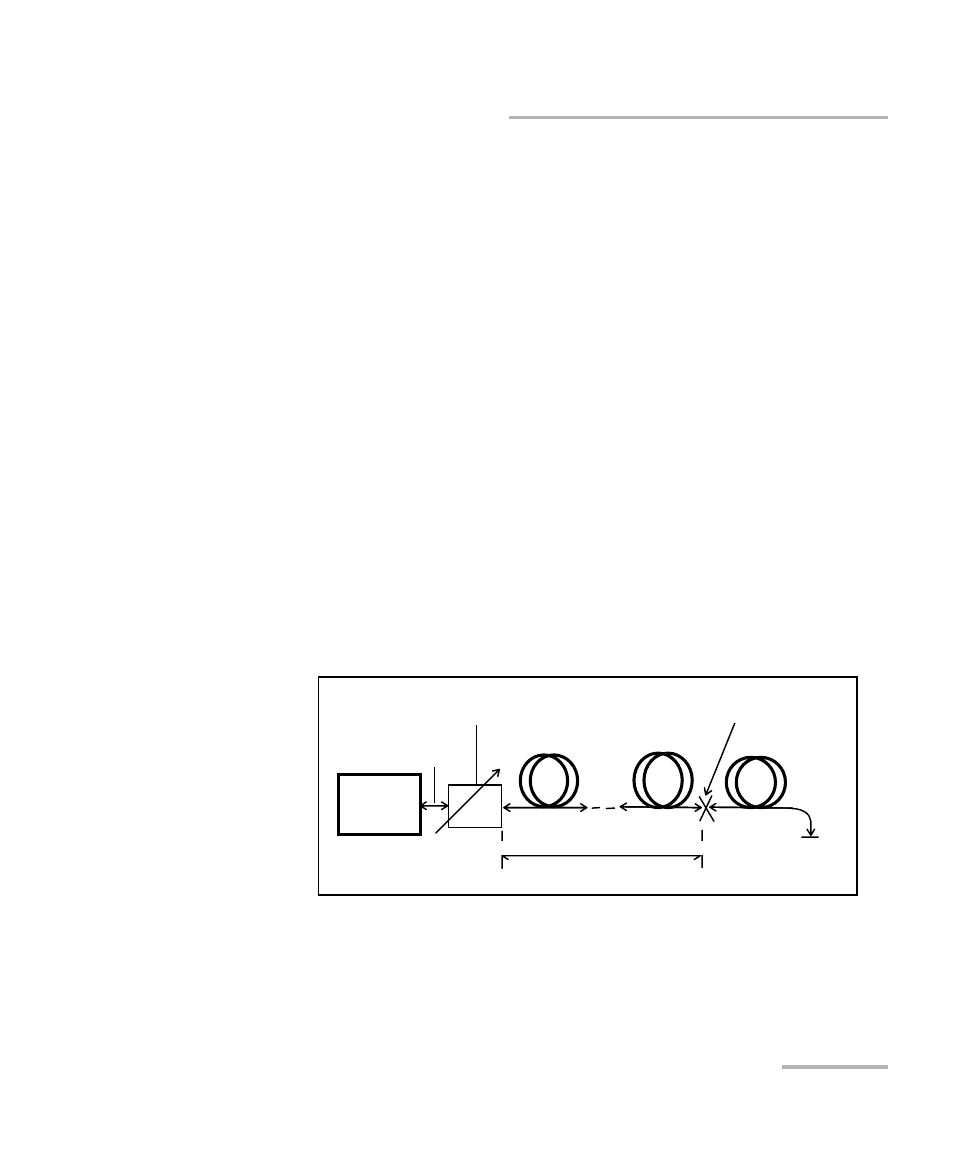

1. Соедините OTDR, как показано ниже. Возможны и другие
конфигурации, но во всех случаях волокно должно состоять из
нескольких отрезков длиной более 2 км, с потерями не более 8 дБ
и средним затуханием, не превышающим 1 дБ/км. Для регулировки
потерь на участке волокна следует воспользоваться регулируемым
аттенюатором.
Необходимо также обеспечить присутствие одного или нескольких
неотражающих событий с номинальными потерями 0,5 дБ.
Последовательно соедините несколько катушек с волокном между
OTDR и регулируемым аттенюатором примерно на расстояние
20 км. Последовательно соедините еще несколько катушек
с волокном для обеспечения расстояния, необходимого для
измерения.
³
Обеспечьте тщательную очистку порта OTDR и соединительных
разъемов.
³
Установите точные значения параметров волокна (ПП, фактора
повива и RBS).
1 to M reels of fiber
( Add as needed )
OTDR
2 km or more
Fiber End
Measured
Fiber Event
4 km min
2 km or more
20 км
Регулируемый аттенюатор
(Добавьте при
необходимости)
Измеренный конец волокна
Конец
волокна
4 км как
минимум
2 км или
длиннее
2 км или
длиннее
от 1 до M катушек с волокном
