Анализ трасс и событий
132
Серия FTB-7000

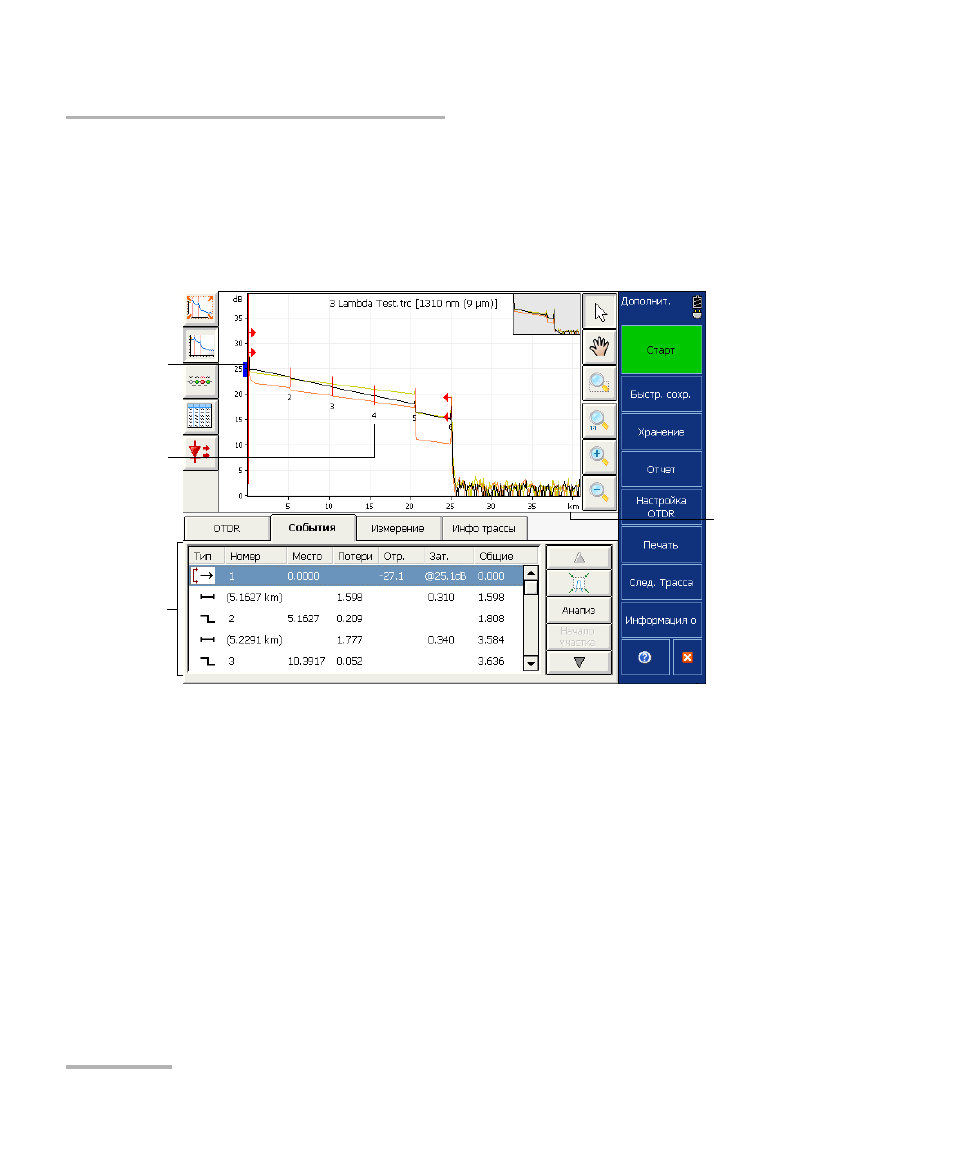

Графическое представление
Графическое представление
События, детализируемые в таблице событий (см. раздел Вкладка
«События» на стр. 140), помечены номерами на отображаемой
трассе.
В окне трассы некоторые элементы отображаются всегда, а другие
элементы отображаются, только если они выбраны для отображения.
Содержание области графика изменяется в зависимости от выбранной
вкладки.
Синий прямоугольник на оси Y (относительная мощность) указывает
нужный диапазон уровня подачи сигнала для заданного тестового
импульса.
Уровень
ввода по
умолчанию
Событие №4
Таблица
событий
Единицы
измерения
расстояния
