Анализ трасс и событий
OTDR
153

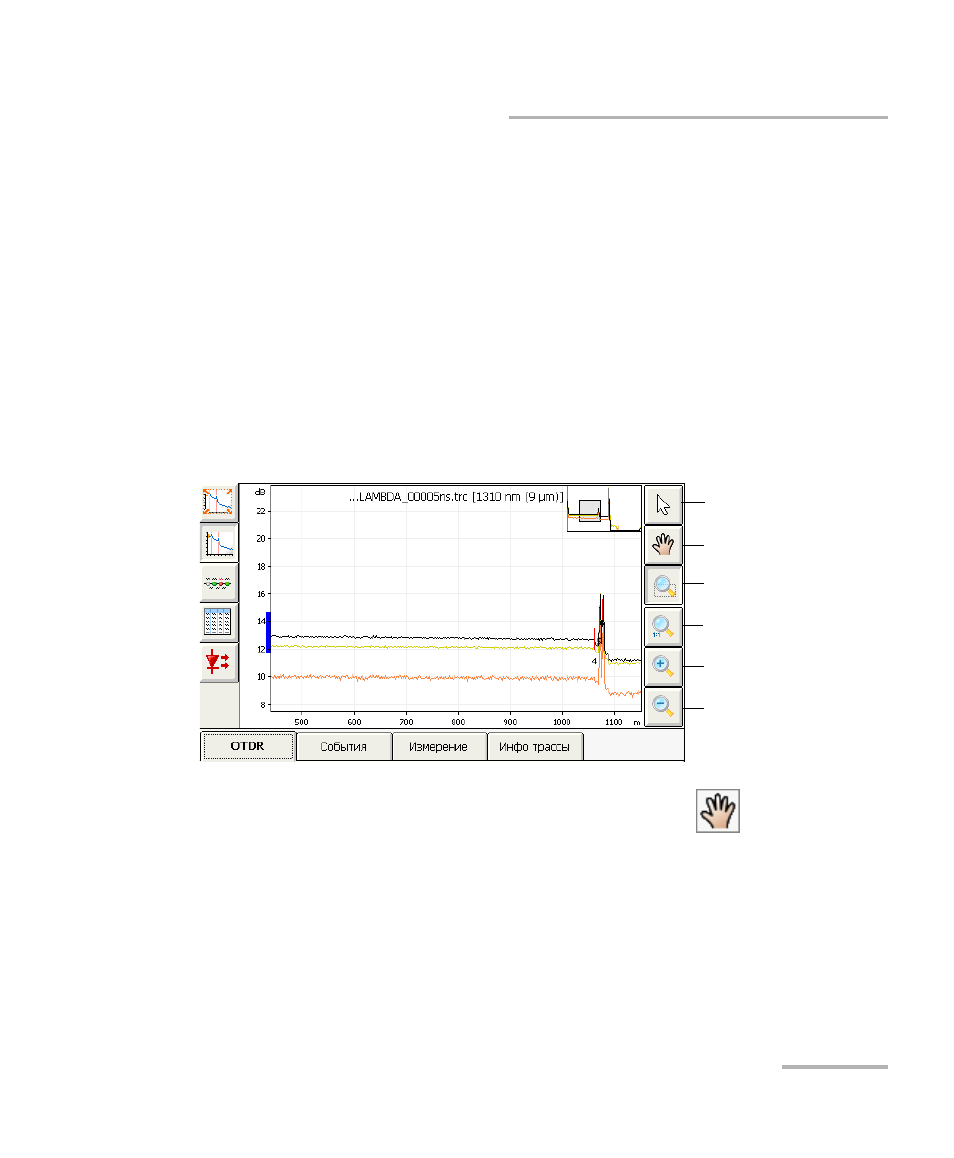

Использование элементов управления масштабированием
Использование элементов управления
масштабированием
Используйте элементы управления масштабированием для изменения
масштаба окна трасс.
График можно увеличивать или уменьшать с помощью
соответствующих кнопок или можно позволить приложению
автоматически регулировать масштаб события, выбранного
в таблице событий (доступно только при отображении окна событий).
Можно также быстро изменить масштаб выбранного события.
Кроме того, можно вернуться к исходному масштабу графика.
Важно: Нельзя перемещать маркеры с помощью кнопки
.
Режим выбора
Перемещение области
просмотра
Выбор масштаба
Увеличение
Полный вид
Уменьшение
