Изменение выравнивания однонаправленных трасс
Изменение выравнивания однонаправленных
трасс
Когда в приложении двунаправленного анализа открываются две
однонаправленные трассы, конец участка трассы B
→A выравнивается
с началом участка трассы A
→B. Однако при необходимости изменения
выравнивания трасс можно переопределить начало и/или конец
участка одной или обеих однонаправленных трасс.
Помните, что при изменении трассы B
→A она представляется в
противоположном направлении трассы A
→B. Соответственно
изменяется и представление событий.
Важно: Значки в небольшой таблице событий для трассы B
→A
используются в соответствии со стандартом для типов событий
(см. раздел Описание типов событий на стр. 339). По этой причине
они не совпадают с символами, используемыми на графике.

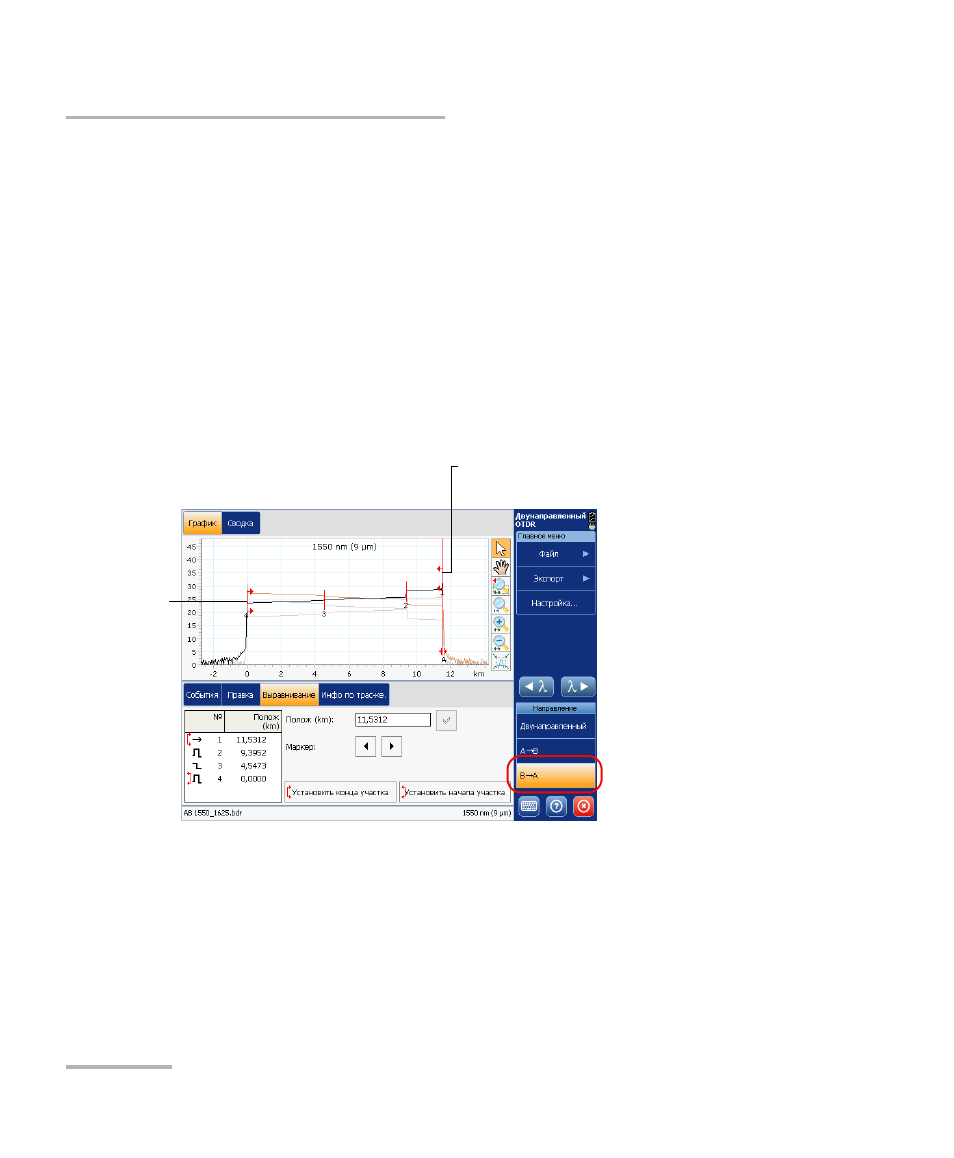

Начало участка
Конец
участка
