Great Plains Manufacturing, Inc.
Содержание Индексы
Обслуживание и смазка
95
03/05/12
Содержание Индексы
401-406M-RUS
Разделители и чистики сошников 25-ой
серии
Снимите боковые копирующие колеса с рычагов, чтобы
иметь доступ к дискам и чистикам сошников.
2.
Поднимите сошник и проверьте степень износа
разделителя дисков
. Если разделитель стал шире или
уже на 13 мм, его требуется заменить. Для этого следует
снять диски ,
вынуть роликовые штифты
и
установить новый разделитель.
3.
Устанавливая диски сошника на место, поместите по две
шайбы между подшипником и стойкой каждого диска.
Затяните болты.
4.
Проверьте область контакта дисков сошника и
отрегулируйте
его
посредством
переустановки
прокладочных шайб. Храните лишние шайбы с внешней
стороны диска. См. “Область контакта дисков
5.
Убедитесь, что внешние чистики дисков
имеют
правильное положение для эффективного очищения
сошника от грязи. При необходимости согните/
поверните чистик для придания ему нужной формы.
Проверяйте степень износа и расположение внешних
чистиков дисков через каждый 81 га работы. Меняйте
чистики по мере необходимости.
Боковые копирующие колеса сошников 25-ой
серии
Поднимите вверх боковое колесо сошника. Сдвиньте
колесо в обе стороны для проверки осевого люфта.
Покрутите колесо, чтобы проверить жесткость работы
подшипника. Если подшипники работают жестко,
осмотрите и замените необходимые компоненты.
2.
Положение боковых копирующих колес регулируется на
заводе, но вследствие естественного износа может
требоваться регулировка колес относительно дисков
сошника. Чтобы исключить забивание грязью, ослабьте
стяжной болт и сдвиньте рычаг внутрь для устранения
зазора между боковым колесом и диском. Если требуется
дополнительная настройка, см. пункт 3.
3.
Снимите болт
и колесо
. Снимите шайбы
с
внутренней стороны колеса
и поместите их на
внешнюю сторону. Всегда перемещайте шайбы с
внутренней стороны на внешнюю сторону колеса После
установки колесо должно вращаться свободно, не
соприкасаясь с изгибом рычага. Не используйте больше
шайб, чем это необходимо.
4.
Снимите рычаг
с конструкции копирующих колес.
Снимите втулку
с манжеты
и проверьте степень ее
износа. Замените втулку при необходимости.
5.
Устанавливая колеса на место, выровняйте язычок
шестигранника
с прорезью на втулке. Установите
болт и затяните.
6.
Отрегулируйте боковые копирующие колеса, см.
“Регулировка боковых копирующих колес” на стр. 73.
1
2
4
5
3
4
3
Примечание: Когда диски изношены, может требоваться
меньше прокладочных шайб.

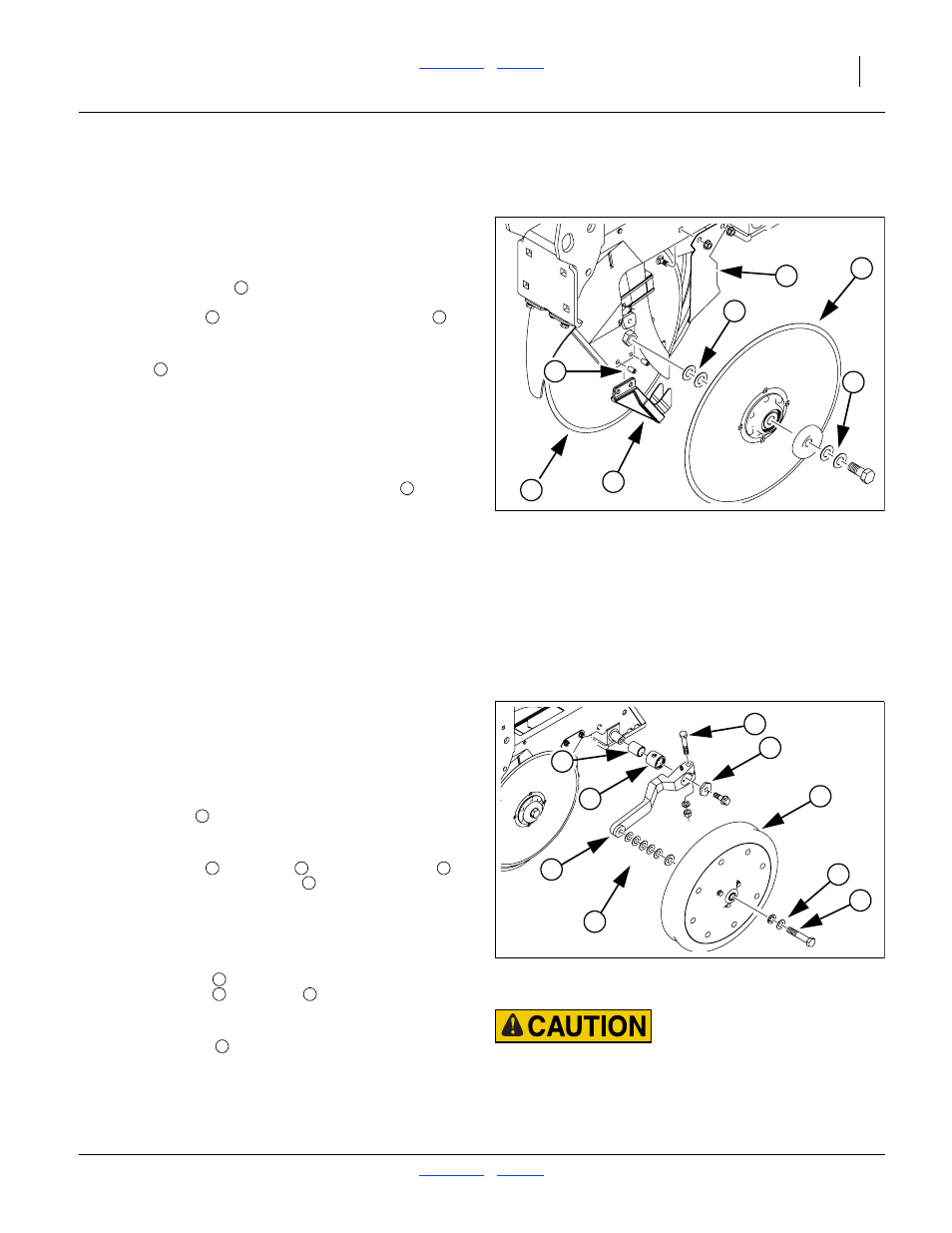

Рисунок 129
Разделители и чистики
22839
Примечание: Для максимальной эффективности разделитель
дисков сошника в норме должен иметь
небольшую неплотность посадки на держателе
и между дисками.
1
3
2
4
5
{
4
2
3
8
1
7
6
5
4
ОСТОРОЖНО! Острые объекты:
Края дисков очень острые. Будьте осторожны при
выполнении регулировки.
Рисунок 130
Прокладочные шайбы боковых
копирующих колес
21894
1
2
3
4
3
5
6
7
8
