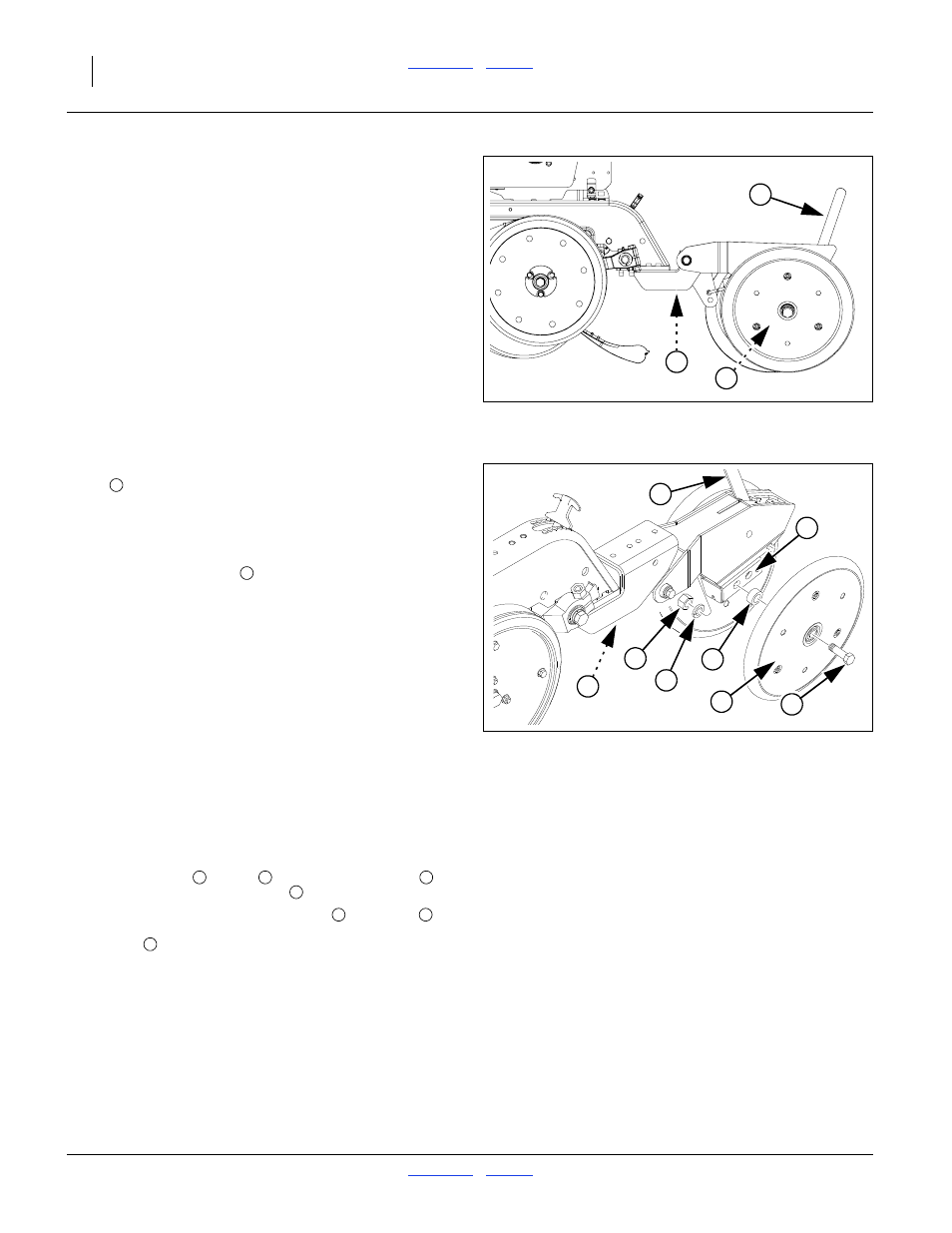

Регулировка прикатывающего колеса
Прикатывающие колеса закрывают борозду и аккуратно
придавливают поверхность, что обеспечивает хороший
контакт семян с почвой и равномерную всхожесть.
Прикатывающие колеса свободно опускаются вниз из своего
рабочего положения, что обеспечивает равномерность
уплотнения даже в том случае, если рычаг сошника
поднимается при столкновении с препятствием.
Параметры регулировки прикатывающих колес:
См. Рисунок 115
1.
Давление на грунт (на рисунке изображено положение
максимального давления)
2. Расположение колес относительно друг друга (на
рисунке показано шахматное расположение колес)
3. Выравнивание по центру (см. Рисунок 117 на стр. 83)
Давление прикатывающих колес на грунт
Рычаг регулирует давление прикатывающих колес на
грунт, которое можно менять в зависимости от типа почвы и
условий эксплуатации.
• Поместите рычаг вперед (по направлению движения),
чтобы уменьшить давление на грунт.
• Поместите рычаг назад , чтобы увеличить давление на
грунт.
Примечание: Чем выше давление прикатывающих колес, тем
меньше давление основных компонентов
сошника. При настройке высокого давления
прикатывающих колес может потребоваться
увеличить давления всего сошника. См. стр. 66.
Расположение прикатывающих колес
Положение прикатывающих колес по отношению друг к
другу регулируется на заводе и является оптимальным для
пропускания пожнивных остатков. Если условия работы
требуют выравнивания прикатывающих колес, не
регулируйте сразу все рядки, начните с настройки одного
сошника. Чтобы изменить положение прикатывающих колес:
См. Рисунок 116
1.
Поднимите сеялку и установите замки вспомогательных
цилиндров подъема. См. “Блокировка цилиндров
подъема” на стр. 32.
2. Снимите болт , гайку и гроверную шайбу на
левом прикатывающем колесе .
3. Переместите прокладочную шайбу и колесо на
переднее из двух крепежных отверстий рядом с
меткой .
4. Установите болт, гроверную шайбу и гайку. Затяните.
1
3
2
Рисунок 115
Регулировка прикатывающего колеса
25118
1
8
7
6
5
3
4
2
Рисунок 116
Давление на грунт и расположение
прикатывающих колес
22907
1
1
4 5 6
8
7 8
2
