Great Plains Manufacturing, Inc.
Содержание Индексы
Регулировка
73
03/05/12
Содержание Индексы
401-406M-RUS

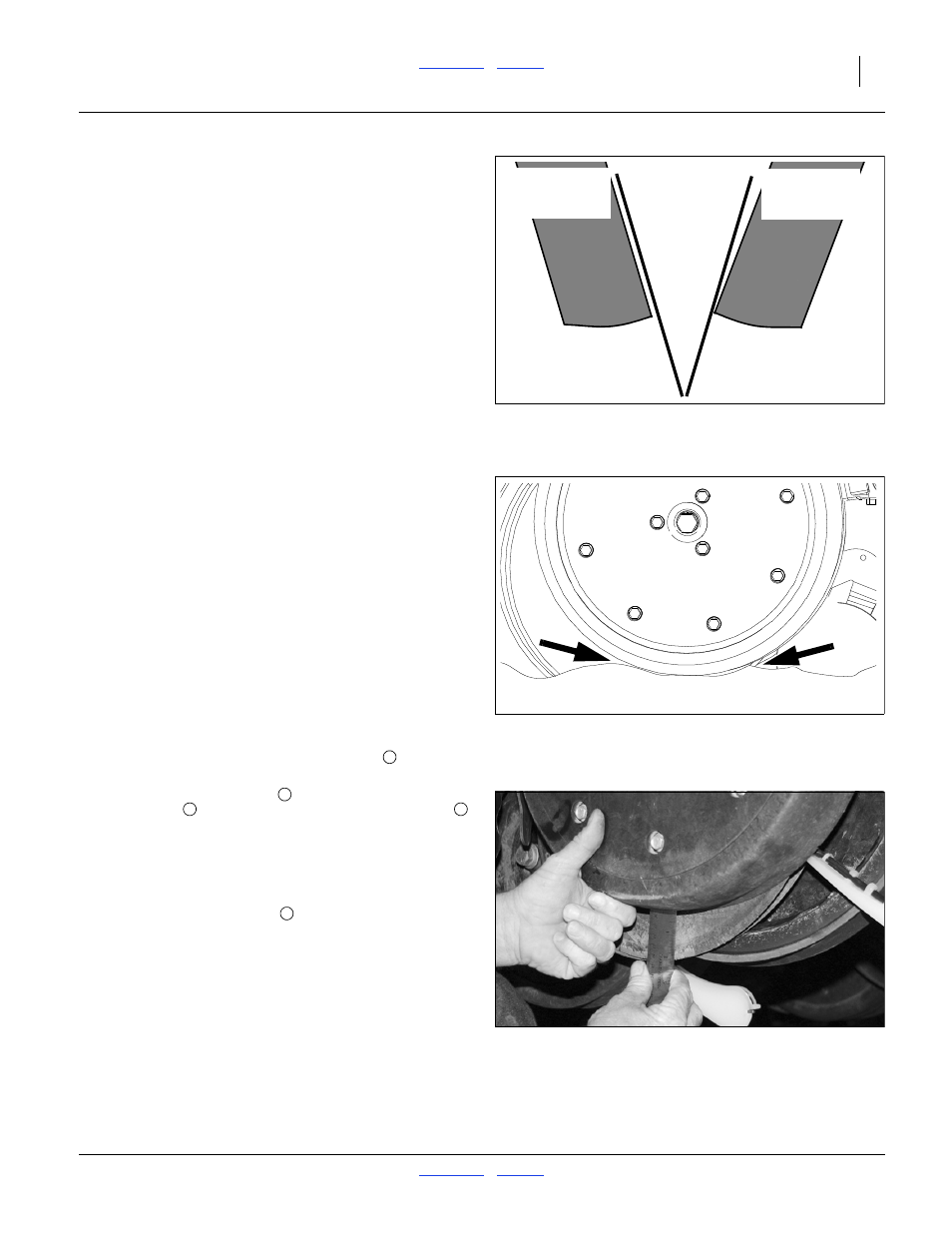

Регулировка боковых копирующих колес
См. Рисунок 96
При оптимальном расположении прикатывающих колес
относительно диска сошника, колесо едва касается диска
(поднято в рабочее положение посредством упора,
регулируемого при помощи Т-образной рукоятки). Цель
регулировки - добиться свободного вращения дисков и колес
и предотвратить скапливание грязи и пожнивных остатков
между ними.
Боковые колеса и диски взаимосвязаны. Изменение одного
требует как минимум проверки другого.
Помимо необходимости менять угол расположения дисков в
случае изменения глубины работы или условий
эксплуатации, требуется также периодически проверять
расположение дисков относительно прикатывающих колес
ввиду естественного износа деталей. Данную регулировку
требуется также выполнять в случае замены любого
компонента сошника.
См. Рисунок 97
При работе с глубиной высева 5,1 см угол боковых колес
должен быть отрегулирован таким образом, чтобы колеса
нижним краем касались дисков сошника. Заглубите сошники,
чтобы поместить колеса на рабочую высоту и проверить их
расположение.
Одновременно следите за тем, чтобы боковые колеса
располагались на минимальном удалении от дисков для
защиты сошников от забивания грязью и пожнивными
остатками.
Примечание: Близкое расположение боковых колес не должно
препятствовать свободному вращению дисков.
См. Рисунок 99
Чтобы отрегулировать боковые копирующие колеса:
1.
Поднимите сеялку и установите замки цилиндров
подъема.
2.
Ослабьте болт с шестигранной головкой
. Сдвиньте
колесо и рычаг на втулку уплотнительного кольца.
3.
Ослабьте шарнирный болт и поверните шестигранный
регулятор
таким образом, чтобы индикатор
оказался в положении между 5-ю и 7-ю часами.
Примечание: Используйте это положение в качестве исходной
точки отсчета.
4.
Задвиньте рычаг колеса таким образом, чтобы боковое
колесо соприкоснулось с диском сошника. Затяните болт
с шестигранной головкой
для фиксации рычага на
втулке оси.
5.
Проверьте контакт боковых колес с дисками сошника на
рабочей глубине 5,1 см (см. Рисунок 98). Поднимите
колеса на 5,1 см, проверьте контакт и отпустите, при этом
колеса должны опуститься свободно.
• Если нижний край колеса не касается диска в той его
части, где заканчивается контакт диска с почвой,
меняйте положение шестигранного регулятора до тех пор,
пока ни установите колесо под нужным углом для его
оптимального контакта с диском.
Неправильно
Правильно
Боковое
копирующее
колесо
Диски
сошника
Боковое
копирующее
колесо
Рисунок 96
Выравнивание боковых колес
относительно сошника
Контакт в пределах данной зоны
Рисунок 97
Контакт диска сошника и
прикатывающего колеса
22531
1
Рисунок 98
Проверка контакта диска с
прикатывающим колесом
26129
2
3
4
1
