Вспомогательные рядковые элементы,
устанавливаемые на раму сеялки
Регулировка очистителей рядков Terra-Tine™
См. Рисунок 73 - Рисунок 75
Примечание: При выполнении любых видов регулировки,
сеялка
должна
находиться
в
поднятом
положении.
ПРИМЕЧАНИЕ! Возможно повреждение оборудования:
Убедитесь в том, что стойки очистителей рядков Terra-Tine
НЕ соприкасаются с лезвиями колтеров или любыми другими
элементами, т.к. это может привести к сильному износу
деталей. Минимальная рекомендованная дистанция: 13 мм.
1.
Когда диск выглублен, настройте высоту стопорного
хомутка Terra-Tine
таким образом, чтобы расположить
пальцы очистителя
на одном уровне с нижней
границей колтера.
2.
Чтобы выровнять, поверните опорное крепление
очистителя вокруг вертикальной оси
и затяните винт с
квадратной головкой
(данный винт не показан на
изображении очистителя для сдвоенных рядков).
3.
Если очистители перекатываются по поверхности вместо
того, чтобы убирать пожнивные остатки, следует
увеличить натяжение пружины
. См. подробнее в
руководстве по эксплуатации Terra-Tine.
Расположение очистителей Terra-Tine относительно
колтеров
См. Рисунок 73 и Рисунок 74
Очистители рядков можно располагать перед
, за
,
справа
или слева
от колтеров, устанавливаемых на раму
сеялки.
4.
Чтобы отрегулировать положение очистителя, нужно
установить или снять удлинительный рычаг ,
что
позволяет поместить очиститель Terra-Tine с любой
стороны от центра диска колтера в зависимости от
необходимости или расстояния между другими
элементами. Тестовые испытания показали, что наиболее
удобное положение - за сердечником колтера, но
расположение очистителя в первую очередь может
зависеть от наличия свободного пространства между
элементами.

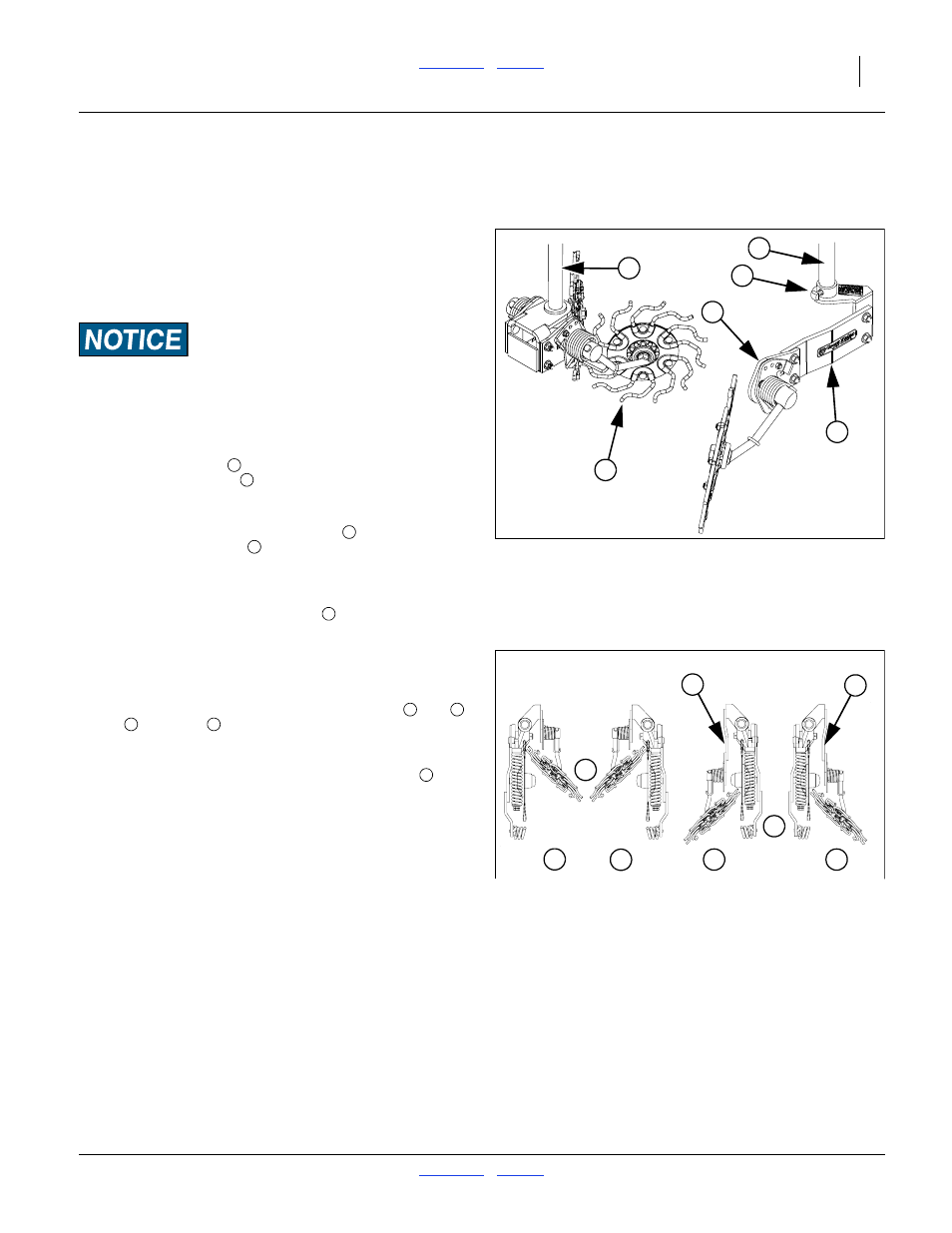

Рисунок 73
Очиститель Terra-Tine:
двухрычаговый и однорычаговый с
удлинением
26060
26061
2
1
5
4
3
3
1
2
3
1
4
6
7
8
9
9
8
5
5
Рисунок 74
Расположение втулки между
очистителем и колтером
13469
6
7
8
9
5
