Вспомогательная гидравлика
См. Рисунок 49, Рисунок 50 и Рисунок 51
Пропашная сеялка YP24 имеет, в качестве стандартного
оборудования, контур вспомогательной гидравлики, который
предназначен для управления гидравлическим шнеком во
время загрузки семян в полимерные бункеры.
Быстроразъемные
выходы
для
вспомогательной
гидравлики
располагаются на раме. Данный контур
также включает маркеры (если используются)
.
Примечание: Если маркеры не используются, контур “Вспом.
гидравлика/Маркеры” (Aux/Marker) всегда в
режиме работы вспомогательной гидравлики.
Работа со вспомогательной гидравликой
Для удобного доступа к гидрораспределителю с ручным
управлением требуется разложить сеялку.
1.
Если один из маркеров разложен, сложите его и
поместите гидрорегулятор трактора для контура
“Маркер/Вспом. гидравлика” в нейтральное положение
(Neutral).
2.
Если оба маркера были сложены, переместите
переключатель “Маркер/Складывание” (Marker/Fold)
на модуле управления в положение “Маркер”.
3.
Если сеялка оборудована маркерами, переместите рычаг
гидрораспределителя с ручным управлением
на
рабочем брусе левой боковой секции из положения
“Маркер”
(рычаг указывает вперед) в положение
“Вспом. гидравлика”
(рычаг указывает назад).
4.
Подключите орудие к гидравлике.
5.
На короткое время поместите гидрорегулятор трактора
для
контура
маркеров
в
положение “Extend”
(выдвижение штоков), включите местный клапан/
переключатель орудия и убедитесь в правильности
работы орудия (шнек поворачивается в нужном
направлении).
6.
Поместите гидрорегулятор трактора в положение
“Extend” (выдвижение штоков) и работайте с орудием
при помощи локальных средств управления.
7.
По окончанию работы переключите контур трактора в
режим свободного колебания (Float) или в нейтральный
режим (Neutral) и верните гидрораспределитель боковой
секции
в положение “Маркер”
.

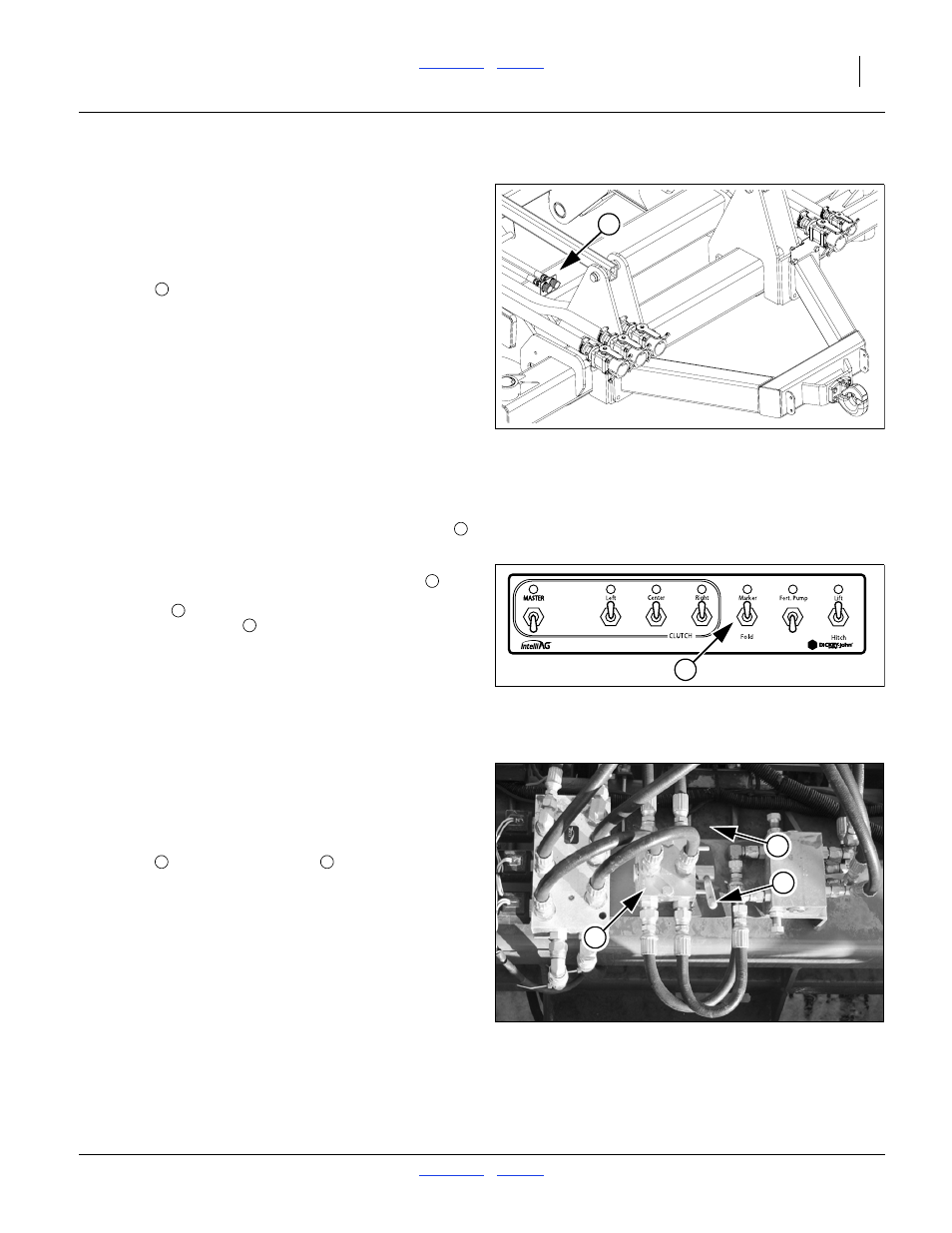

Рисунок 49
Выходы для подключения
вспомогательной гидравлики
27372
1
Рисунок 50
Модуль управления: операции
вспомогательной гидравлики
26122
2
Рисунок 51
Клапан вспомогательной гидравлики
26048
3
5
4
