Регулировка скорости складывания/
раскладывания маркеров
ОСТОРОЖНО! Острые края маркеров:
В случае сбоя гидравлики во время складывания/
раскладывания маркеров, они могут быстро и неожиданно
обрушиться вниз. Стоящий рядом человек может получить
травму, поэтому запрещается приближаться к орудию во
время выполнения операций с маркерами.

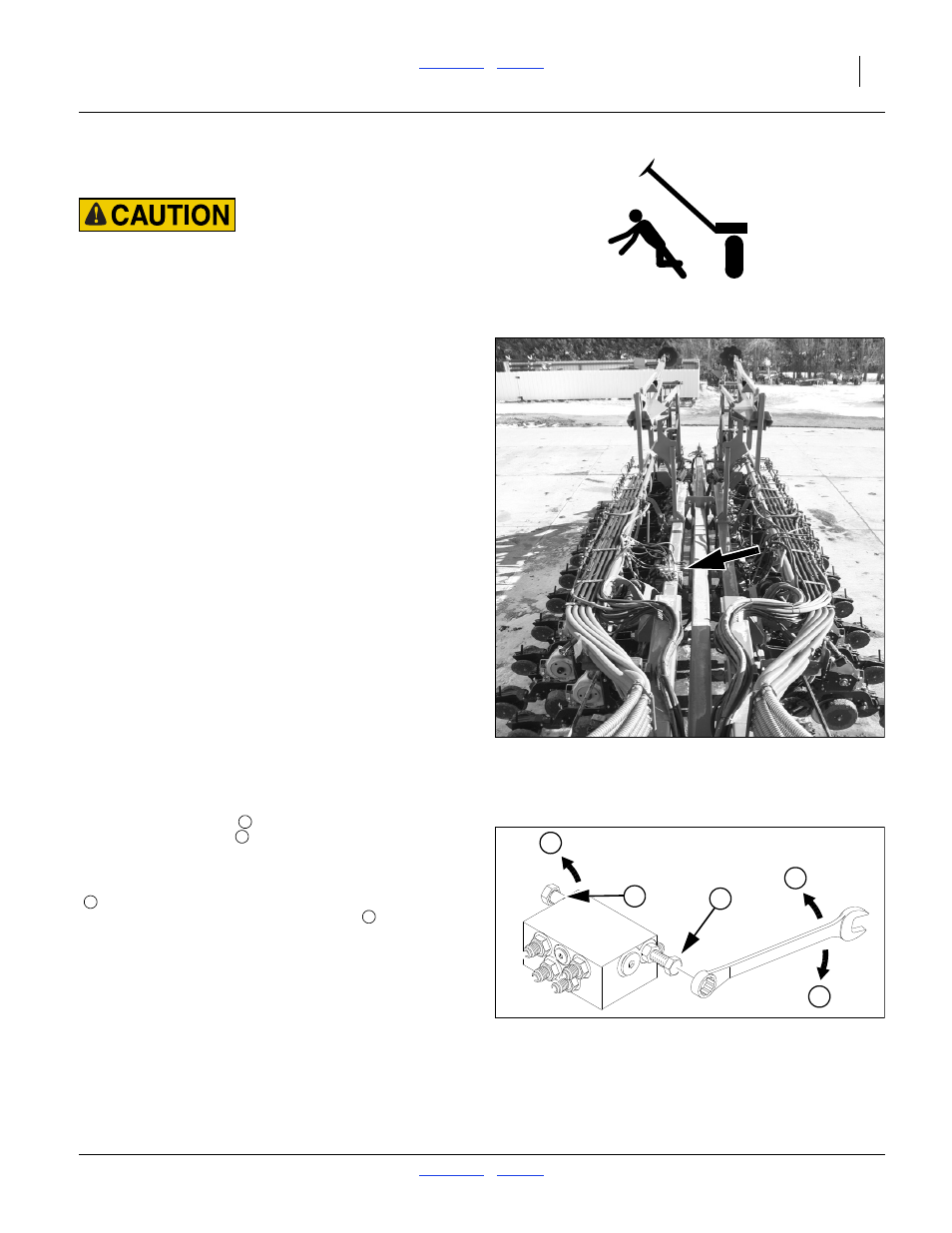

См. Рисунок 62 и Рисунок 63
Скорость складывания маркеров настраивается при помощи
шестигранных регулировочных болтов на корпусе клапана
последовательного управления, который располагается на
раме левой боковой секции.
Перед регулировкой необходимо ослабить контргайки.
Один болт предназначен для регулировки скорости
раскладывания маркера , другой болт - для регулировки
скорости складывания . На корпусе клапана нанесены
обозначения, указывающие на функцию каждого
регулировочного болта.
Поворачивайте регулировочные болты по часовой стрелке
( : медленнее) для уменьшения скорости складывания/
раскладывания и против часовой стрелки ( : быстрее) для
увеличения скорости складывания/раскладывания маркеров.
На холостом ходу трактора настройте рекомендуемую
скорость складывания/раскладывания маркеров. Слишком
большая скорость может привести к повреждению маркеров,
что не является гарантийным случаем.
После настройки скорости складывания/раскладывания,
следует затянуть контргайки на шестигранных
регулировочных болтах для фиксации заданного положения.
Рисунок 62
Клапан последовательного управления
для маркеров
26058
1 2
F
S
S
Рисунок 63
Регулировка скорости маркера
14048
1
2
S
F
