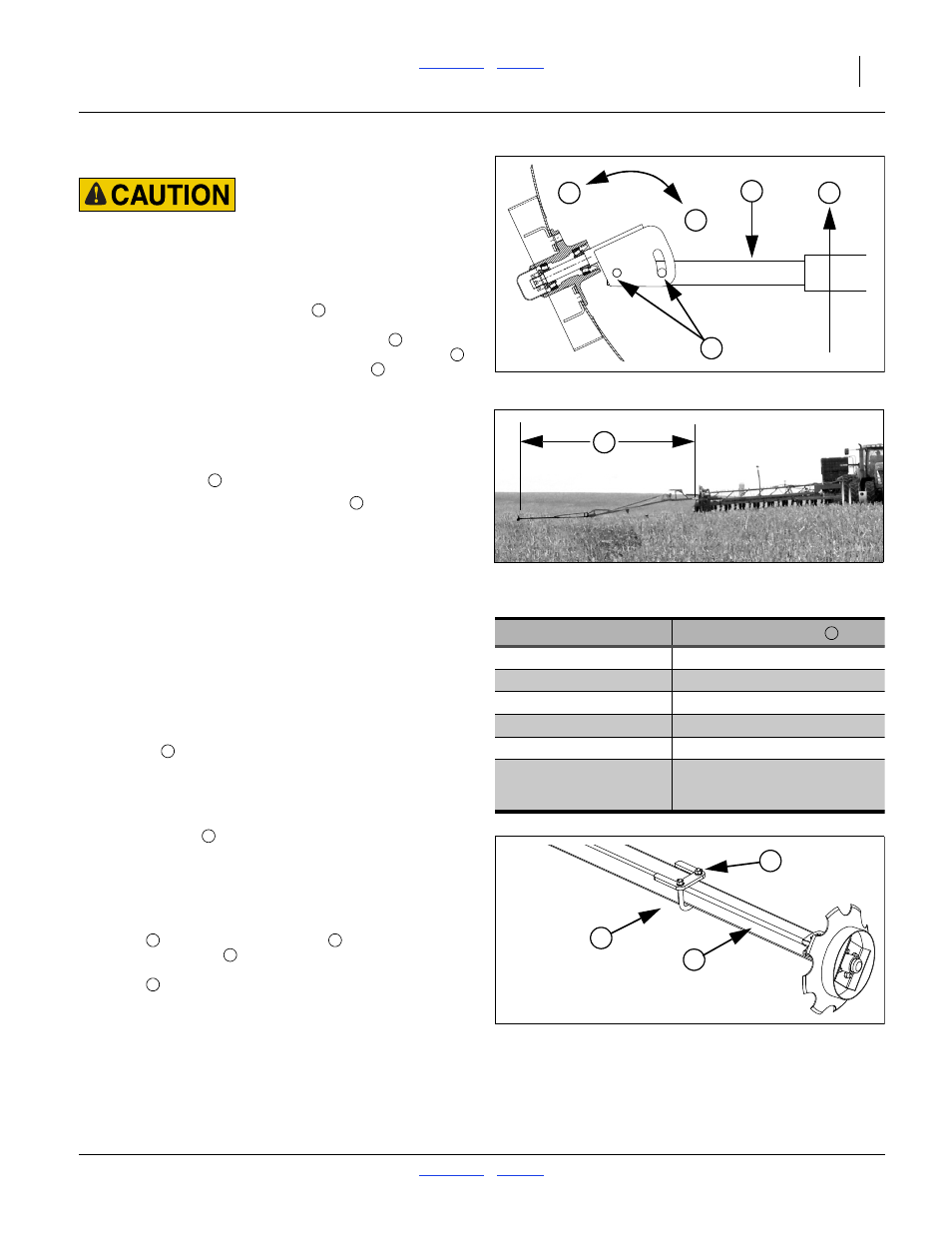

Регулировка диска маркера
ОСТОРОЖНО! Острые края:
Будьте осторожны, когда выполняете регулировку дисков
маркеров, которые имеют острую режущую кромку.
См. Рисунок 57
1.
Чтобы изменить угол работы маркера и ширину следа,
следует ослабить болты (13 мм)
на диске в сборе.
Чтобы сделать след на поле более широким
требуется
увеличить угол диска маркера по отношению к трубе .
Чтобы сделать след более узким
, требуется
уменьшить угол.
Примечание: Угол диска маркера не должен быть больше, чем
требуется для образования четкого следа на
поверхности поля. Чем больше угол, тем выше
износ деталей маркера.
2.
Затяните болты
.
Примечание: Направление
движения
способствует
увеличению угла диска маркера. Если болты
плохо затянуты, или затяжка со временем
ослабевает, положение диска может измениться,
что сделает след на поле более широким.
Длина маркера
Длина маркера задается при первой настройке сеялки YP24 и
требует регулировки при изменении междурядья (включая
блокировку сошников при переходе с двухстрочного на
однорядный высев).
1.
Расположите сеялку таким образом, чтобы можно было
безопасно разложить оба маркера. Разложите сеялку.
Опустите сеялку. Разложите один маркер.
2.
В таблице справа указана рекомендуемая исходная длина
маркера
для вашего междурядья. Если нет каких-либо
специфических условий, то оба маркера должны иметь
одинаковую длину.
Отмерьте величину, соответствующую необходимой
длине маркера
, от центра внешнего сошника с каждой
стороны (или от центра рабочего сошника на сдвоенном
рядке со вторым заблокированным сошником). Не
отмеряйте от центра сдвоенного рядка.
4.
Поставьте метку на поверхности поля.
5.
Чтобы настроить длину маркера, следует ослабить
гайки
на U-образных болтах
и задвинуть или
выдвиньте трубу
, на которой располагается диск
маркера, для получения нужной длины. Затяните
гайки
.
6.
Повторите пункты 3-5 для второго маркера.
7.
Не поднимая сеялку, продвиньте вперед каждую сторону.
8.
Проверьте расстояние до следа от маркера. Настройте
длину маркера в соответствие с указанным в таблице
значением.
Рисунок 57
Угол диска маркера
11757
T
2
1
N
W
T
2
W
1
N
Рисунок 58
Длина маркера
26054
Междурядье
Длина маркера
38 см (одинарные ряды)
914 см
51 см (одинарные ряды)
940 см
70 см (одинарные ряды)
945 см
76 см (одинарные ряды)
952,5 см
76 см (сдвоенные ряды)
942 см
76 см (сдвоенные ряды,
задние сошники
заблокированы)
942 см (правая сторона)
963 см (левая сторона)
E
E
2
T
E
Рисунок 59
Регулировка длины маркера
26055
1
2
3
E
1
2
3
1
