Great Plains Manufacturing, Inc.
Содержание Индексы
Подготовка и настройка
17
03/05/12
Содержание Индексы
401-406M-RUS
Подсоединение гидравлических шлангов
ВНИМАНИЕ! Жидкость под высоким давлением:
Перед отключением гидравлических линий необходимо
понижать давление в системе. Для определения течи
используйте бумагу или картон, НЕ ДОПУСКАЯ
ПОПАДАНИЯ СТРУИ НА КОЖНЫЕ ПОКРОВЫ. При
работе с гидравликой надевайте перчатки и защитные очки.
Вытекающая под давлением жидкость способна проникнуть
под кожу и причинить серьезный вред. При получении
травмы следует немедленно обратиться к врачу.
С гидравликой должны работать только специально
обученные люди!
См. Рисунок 6
Гидравлические шланги Great Plains имеют рукоятки с
цветовой маркировкой, что позволяет правильно совместить
их с соответствующими выходами трактора. Шланги,
подключаемые к одному удаленному клапану, обозначены
одинаковым цветом.
Новый стиль рукояток шлангов
Чтобы различать шланги одного гидравлического контура,
смотрите обозначения на их рукоятках. Шланги, на которых
изображен цилиндр с выдвинутым штоком, подходят к
основанию цилиндров. Шланги, на которых изображен
цилиндр с втянутым штоком, подходят к штоковой полости
цилиндров.
Для подключения гидровентилятора и гидромоторов следует
прикрепить шланг, на котором изображен цилиндр с
втянутым штоком, к стороне нагнетания мотора, а шланг, на
котором изображен цилиндр с выдвинутым штоком, к
обратной стороне мотора.
Для мотора гидровентилятора требуется подключить третью
линию, возвращающую рабочую жидкость из картера мотора
вентилятора.
Цвет
Функция гидравлики
Серый
Складывание боковых секций/ складывание
маркеров/ вспомогательная гидравлика
Синий
“Подъем” / (и “Дышло”, если дышло на
гидравлическом управлении)
Черный
Вентилятор
Желтый
Гидропривод

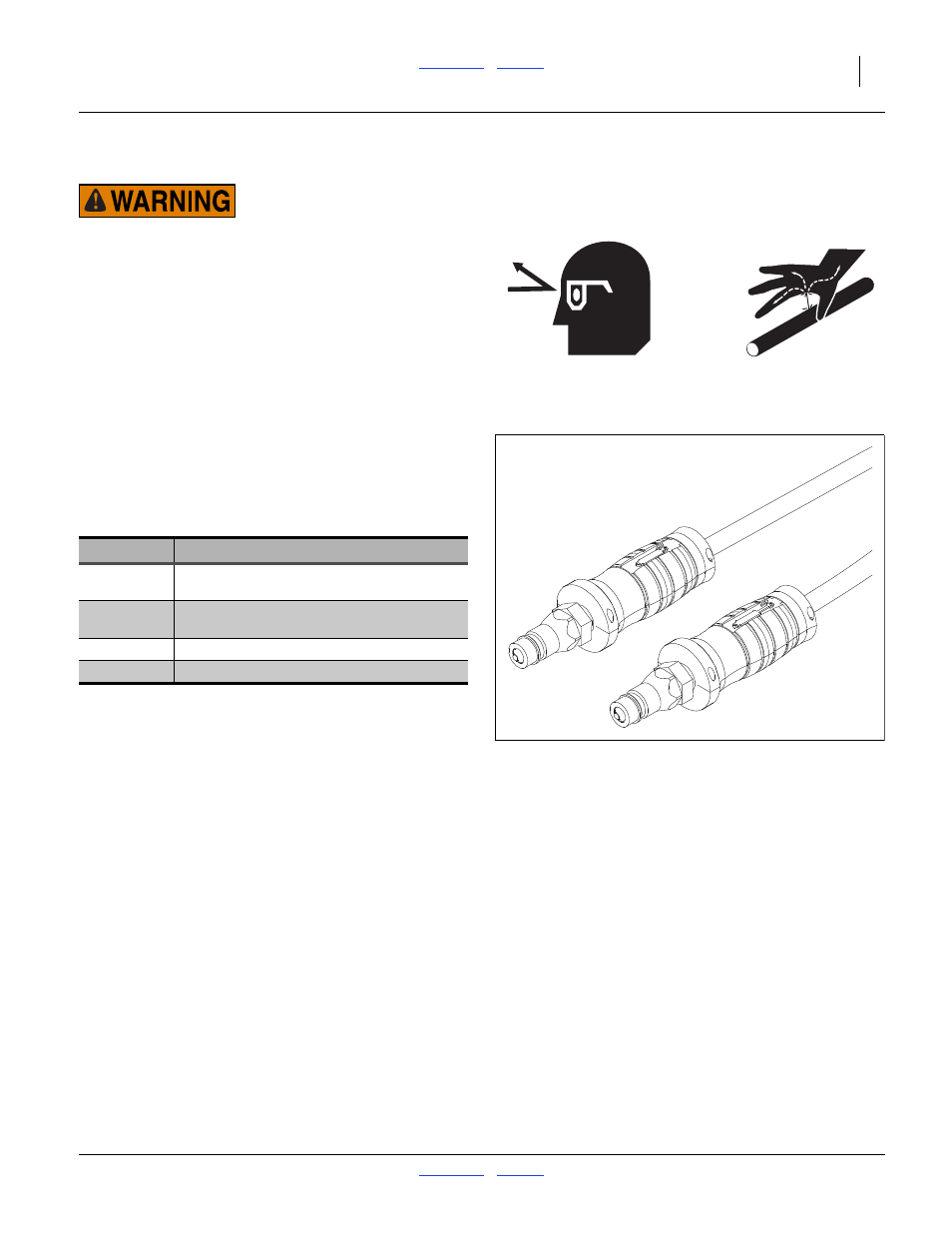

Рисунок 6
Рукоятки шлангов с цветовой
маркировкой
31733
