Сцепление с гидравлическим дышлом
(опция)
Переместите трактор в положение, близкое к позиции
сцепления.
2.
Подсоедините гидравлические шланги контура дышла.
Сделайте это перед сцеплением, чтобы можно было
поднять и опустить дышло. См. “Подсоединение
гидравлических шлангов” на стр. 17. Для свободного
движения сцепки требуется небольшое провисание
шлангов. Закройте гидрораспределитель цилиндра
дышла.
3.
Подключите электрику, как минимум, для контура
управления сеялкой (необходимо для управления
гидравлическими системами сеялки
). См. стр. 19.
4.
Убедитесь, что гидрораспределитель сцепки
закрыт.
Поместите переключатель “Подъем/Дышло”
на
модуле управления в кабине трактора в положение
“Дышло”.
6.
Втяните шток цилиндра контура “Дышло/Подъем”,
чтобы отрегулировать высоту дышла и освободить
тяговый брус. Выровняйте трактор и зафиксируйте
тяговый брус штифтом.
7.
Зафиксируйте предохранительную цепь на подходящей
точке крепления на тракторе.
8.
Подсоедините остальные гидравлические шланги.
9.
Подключите любые оставшиеся электрокабели, см.
10. Выдвиньте шток цилиндра контура “Дышло/Подъем” для
того, чтобы поднять гидравлическое дышло на высоту,
позволяющую снять нагрузку с парковочного упора.
11. Снимите
и
поместите
на
хранение
основной
парковочный упор дышла. См. “Хранение основного
парковочного упора” на стр. 19.
Подъем/опускание дышла
Помимо функции сцепления, используется способ подъема и
опускания дышла при складывании и раскладывании сеялки
для блокировки/разблокировки замков боковых секций.
При работе со стандартной трехточечной навеской дышло
сеялки поднимается и опускается путем подъема и опускания
навески.
При работе с опционным гидравлическим дышлом, дышло
сеялки поднимается при выдвижении штока цилиндра
сцепки, а опускается при втягивании штока.
“Плавающее” гидравлическое дышло
См. Рисунок 4
Во время движения сеялки гидравлическое дышло должно
быть в “плавающем” режиме.
Если требуется переместить сеялку, не сцепляя ее с
трактором, который имеет контур для свободного колебания
гидравлического
дышла,
следует
открыть
гидрораспределитель
цилиндра дышла. Это позволит
активировать “плавающий” режим дышла
.

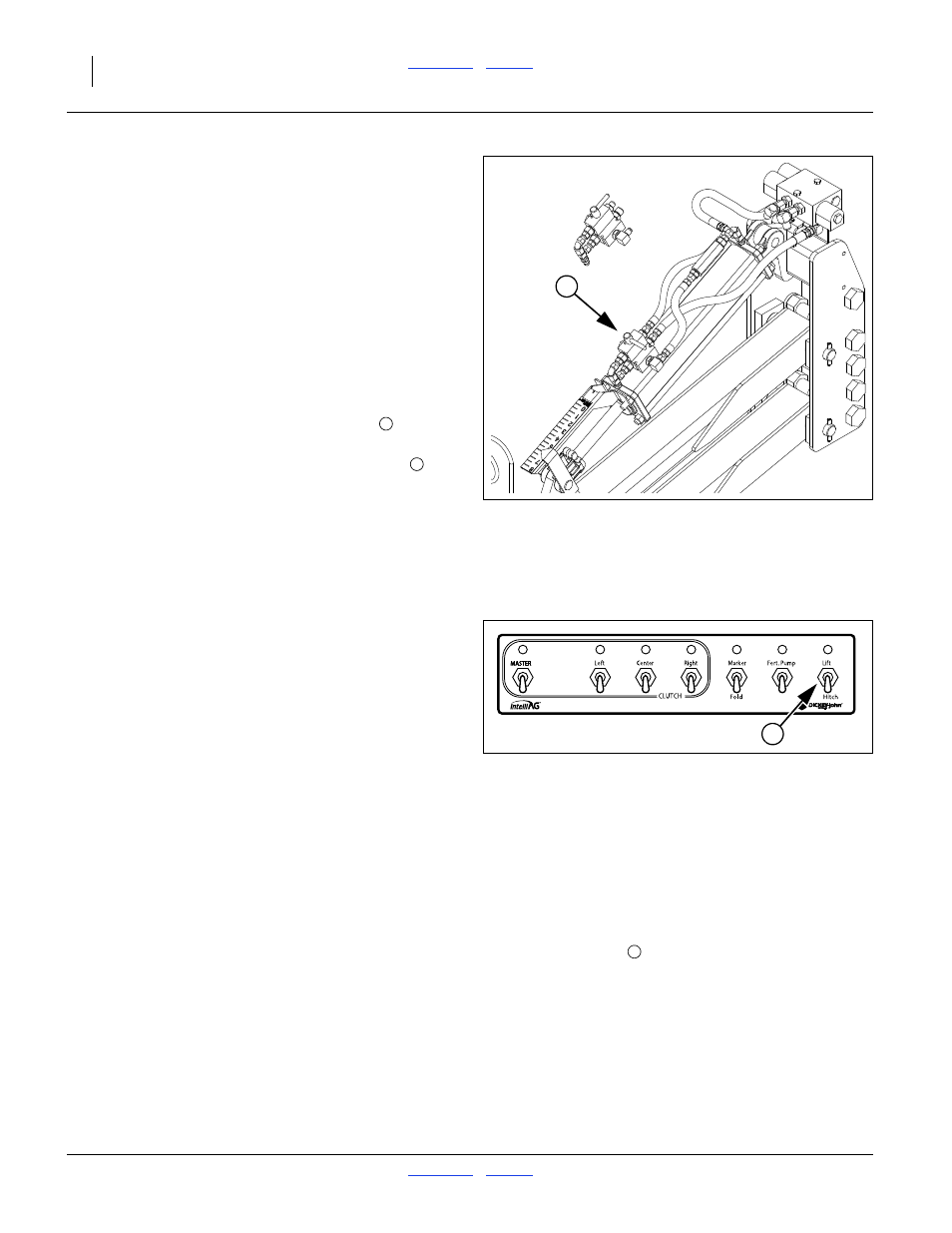

Рисунок 4
Сцепление с гидравлическим дышлом
(гидрораспределитель закрыт)
28477
1
2
Рисунок 5
Модуль управления
(переключатель дышла)
26033
