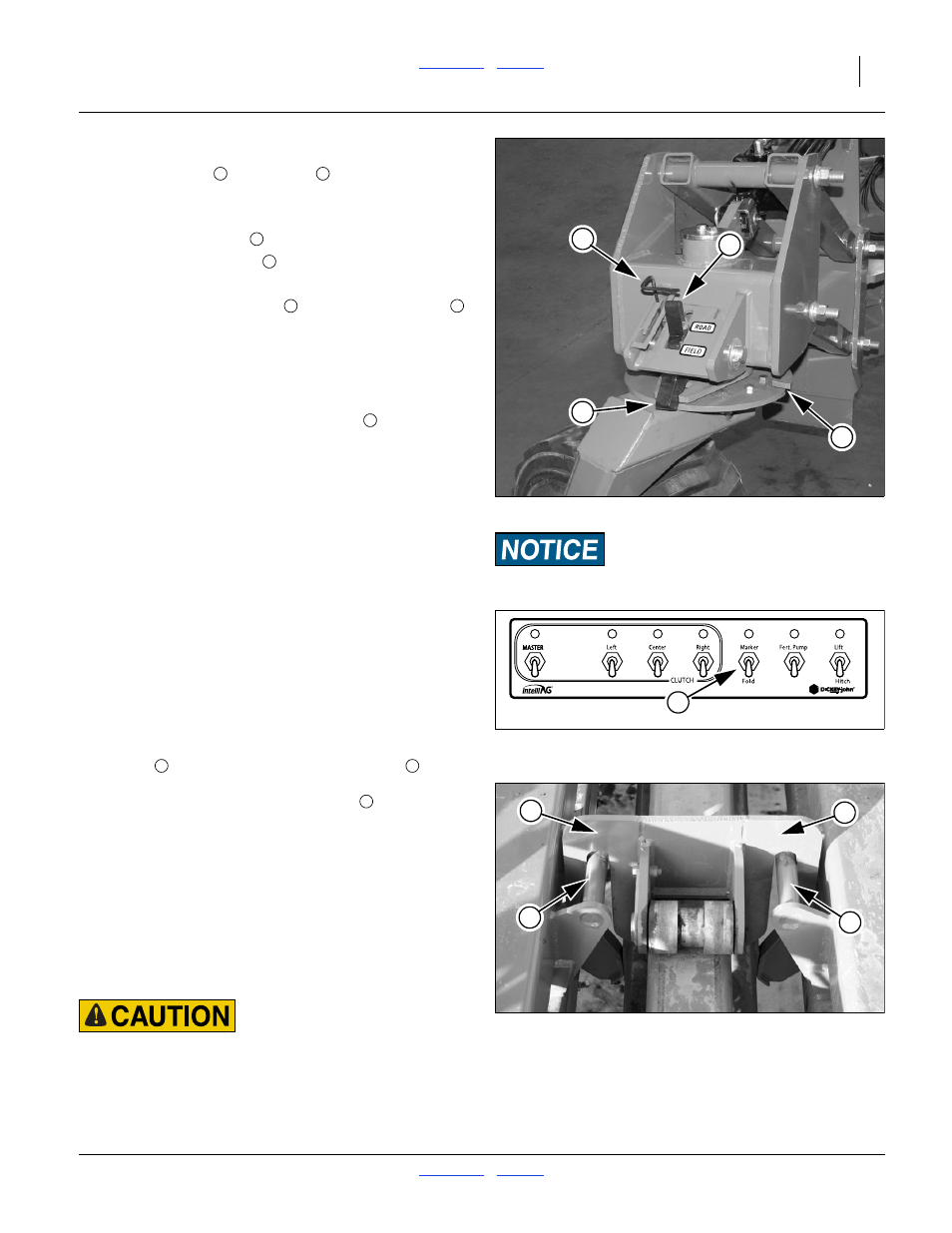

См. Рисунок 31
Если установлены замки шкворней опорных колес
(проволочная ручка и индикатор в положении “Поле”
(FIELD)), их необходимо разблокировать перед выполнением
складывания.
5.
На шкворне каждой боковой секции переместите
блокировочную ручку в положение “Дорога” (ROAD).
6. Если индикатор замка сразу не перемещается из
положения “Поле” (FIELD) в положение “Дорога”
(ROAD), значит существует некоторое давление шарнира
на нижний конец замка в стопоре пластины .
Полностью поднимите и опустите сеялку, чтобы снять
нагрузку со стопорных пластин и разомкнуть их.
Протяните сеялку вперед или назад на такое расстояние,
которое позволит разблокировать оба замка.
См. Рисунок 32
7.
На модуле управления переместите переключатель
“Маркер/Складывание” (Marker/Fold) в положение
“Складывание” (Fold). Светодиод над переключателем
будет непрерывно мигать.
8. Настройте гидравлический контур трактора “Маркер/
Складывание” (Marker/Fold) на складывание боковых
секций (как правило, это функция “Extend” - выдвижение
штока цилиндра). В первую очередь следует
разблокировать фиксатор дышла (См. Рисунок 22 на
стр. 27). Перед завершением процедуры складывания ...
9. Поднимите дышло сеялки (“Подъем/опускание дышла”
на стр. 16). Данное действие следует выполнить до
завершения процедуры складывания.
См. Рисунок 33
Примечание: Если Вы не поднимите дышло перед
завершением складывания сеялки, замки
боковых секций окажутся над
транспортировочными скобами, что не позволит
зафиксировать боковые секции на дышле. В этом
случае следует частично разложить сеялку,
поднять дышло и снова сложить орудие.
10. Когда процедура складывания завершена, следует
опустить дышло таким образом, чтобы замки боковых
секций вошли в транспортировочные скобы .
11. На модуле управления переместите переключатель
“Маркер/Складывание” (Marker/Fold) в положение
“Маркер” (Marker).
Примечание: Выполняйте данное переключение, даже если
маркеры не установлены. Это позволяет
отключить электромагнитные клапаны цилиндра
складывания и рычага ролика и обеспечивает
дополнительную защиту от раскладывания.
12. Поместите рычаг контура “Маркер/Складывание”
(Marker/Fold) в нейтральное положение (Neutral).
13. Трехточечная навеска: полностью опустите дышло
Гидравлическое дышло: Переключите контур дышла в
“плавающий” режим (Float); не в нейтральный режим
(Neutral).
ОСТОРОЖНО! ТБ при транспортировке:
Для безопасной транспортировки орудия необходимо
блокировать замки боковых секций. Дышло сеялки должно
быть опущено, что позволить сохранять фиксацию боковых
секций. Если используется гидравлическое дышло, требуется
переключить его в “плавающий” режим.
ПРИМЕЧАНИЕ! Во время транспортировки замки
шкворней боковых секций должны быть разблокированы.
Рисунок 31
Ролик разблокирован
29306
4
5
7
6
4 5
4
5
6 7
3
Рисунок 32
Модуль управления: складывание
боковых секций
26033
3
8 9
Рисунок 33
Блокировка боковых секций
26037
8
9 9
8
3
