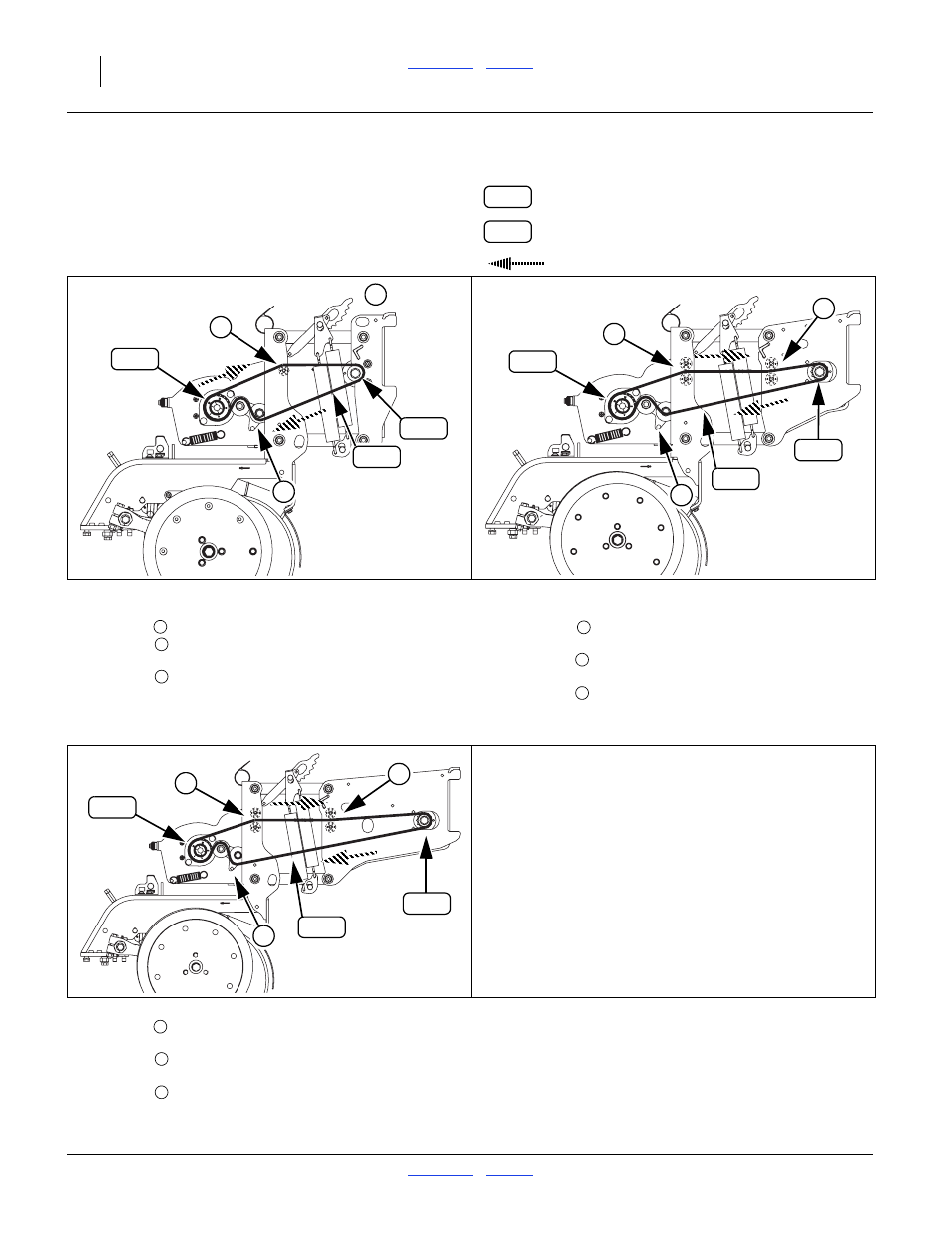

Схема расположения цепей
Конечная передача высевающего аппарата
Привод высевающего аппарата (передний тип привода)
Примечание:
Отсутствие натяжных роликов на опоре.
В верхней части цепь проходит через один
натяжной ролик на раме.
Убедитесь, что рессора натяжного ролика
подсоединена.
Привод высевающего аппарата (средний тип привода)
Примечание:
Убедитесь, что рессора натяжного ролика
подсоединена.
В верхней части цепь проходит через два
натяжных ролика на опоре.
В верхней части цепь проходит через два
натяжных ролика на раме.
Привод высевающего аппарата (задний тип привода)
Примечание: Убедитесь, что рессора натяжного ролика
подсоединена.
В верхней части цепь проходит через два
натяжных ролика на опоре.
В верхней части цепь проходит через два
натяжных ролика на раме.
Обозначения:
Количество зубцов звездочки или
натяжного ролика
Количество шагов цепи
Направление движения цепи
34T
56P
1
2
0
26136
19T
90P
12T
4
3
2
26137
19T
116P
12T
0
1
2
2
3
4
4
3
2
26138
19T
144P
12T
2
3
4
