Компоненты
См. Рисунок 137 и Рисунок 138
Основные элементы системы Row-Pro™:
1.
Система воздушного компрессора: один воздушный
компрессов (12V) с резервуаром для воздуха , два
удлинительных кабеля , и один предохранитель .
2. Система датчика нагрузки: модуль датчика нагрузки
и датчик нагрузки .
3. Система регулировки: клапаны и пневмоцилиндры
.
Датчик нагрузки, модуль датчика нагрузки и
клапаны
Модуль датчика нагрузки , датчик нагрузки и клапаны
устанавливаются вместе на панель и подключаются к
проводке .DICKEY-john ® .
Датчик нагрузки, расположенный на центральном сошнике,
соединяется с проводами монитора DICKEY-john ® рядом с
меткой .
Четыре линии
проводки DICKEY-john ® соединены с
клапанами . По паре шлангов для каждого клапана (один
шланг - для впуска воздуха, другой - для выпуска).
Примечание: Для однострочных пропашных сеялок:
Каждая секция сошников имеет по одному
датчику нагрузки и по одному комплекту
клапана , которые располагаются на средней
секции.
Примечание: Для двухстрочных пропашных сеялок:
Каждая секция сошников имеет по два датчика
нагрузки и два комплекта клапанов, которые
располагаются на длинном центральном
сошнике секции.
Провод подключен к сеялке на подсоединительных концах
и связан с системой IntelliAg ® .
Электрическая система
Расположите компрессор как можно ближе к аккумулятору
трактора, используя минимальное количество электрических
соединений для снижения перепадов напряжений.
Соединение аккумулятора оснащено одним большим
предохранителем 60А (автомеханический тип).
Примечание: Если ваш трактор имеет кабель (1034 кПа)
бортового компрессора с приводом от двигателя,
можно использовать его вместо провода,
идущего в комплекте с сеялкой. Подсоедините
бортовой компрессор к резервуару для воздуха
при помощи имеющихся проводов.
9
3 5
2 1
4
4
7
8
13
11
12
6
10
14

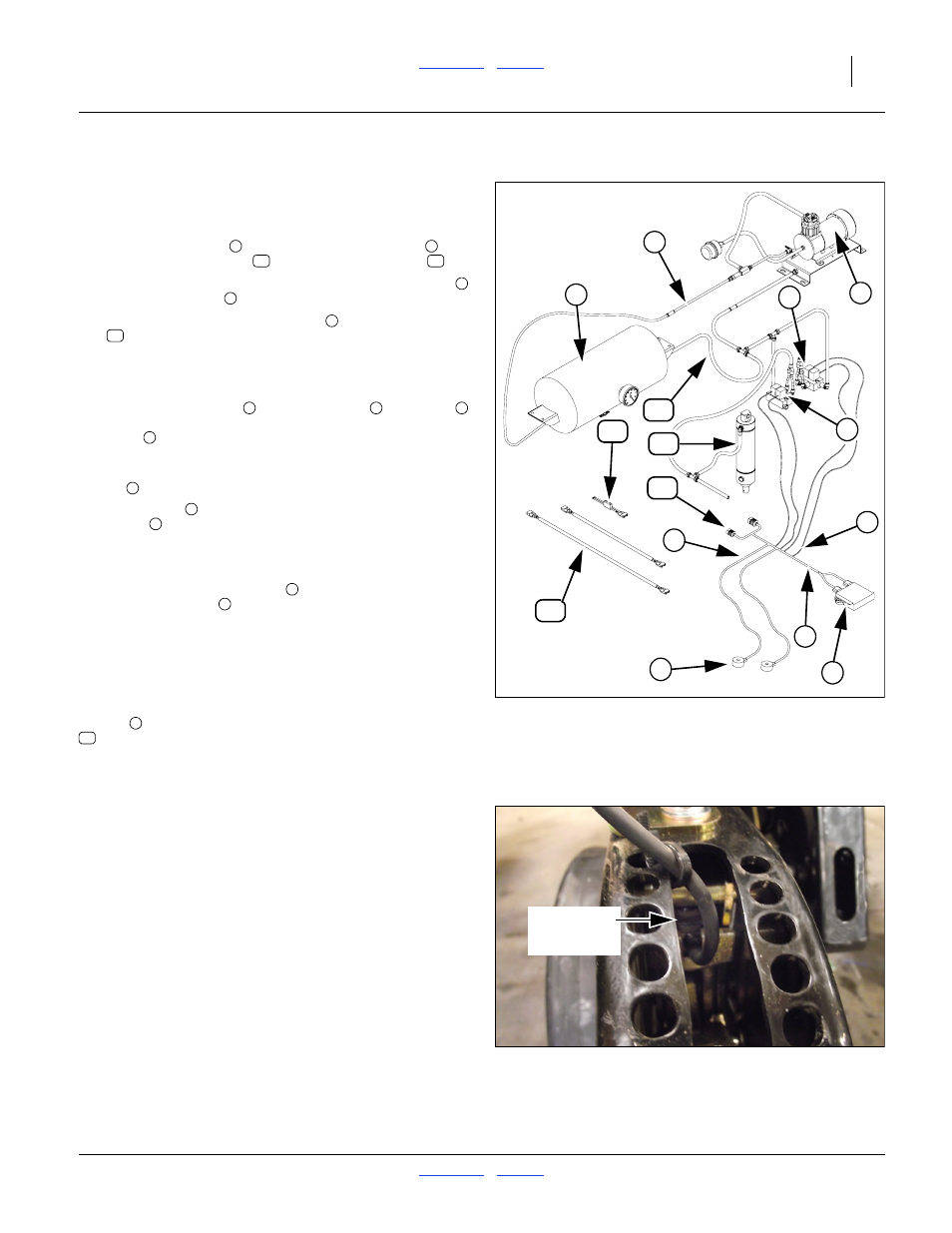

Рисунок 137
Компоненты системы Row-Pro™
31878
1 2
11 12
5
3
4
13
5 3 4
6
7
8
4
3
4
6
14
Рисунок 138
Расположение датчика нагрузки
(сошник)
32089
датчик
нагрузки
