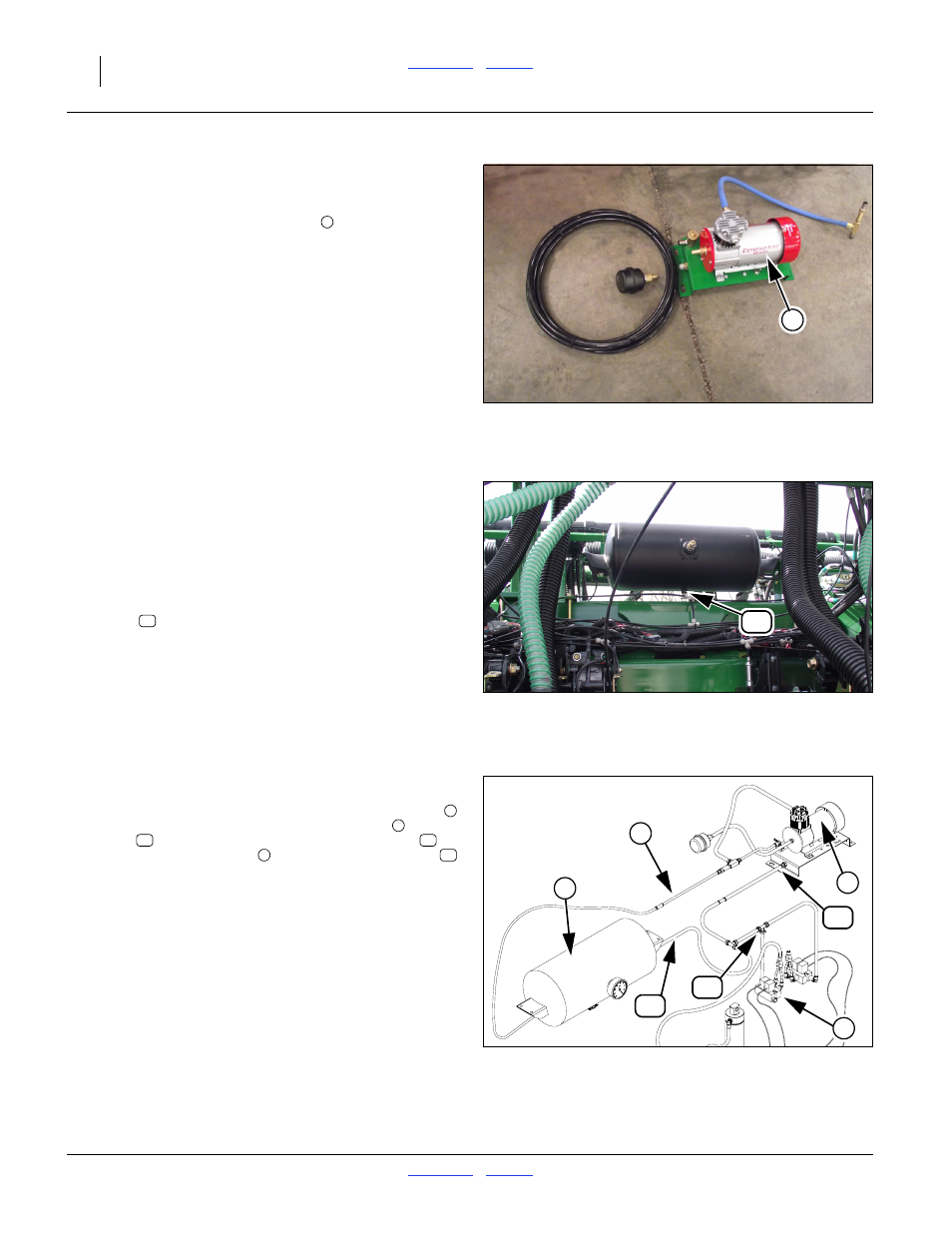

Система воздушного компрессора
Воздушный компрессор
См. Рисунок 139
Система имеет один компрессор (12V) , который требует
установки. В зависимости от наличия свободного места на
тракторе или на сеялке следует выбирать наиболее удобное
положение для компрессора. Устанавливайте компрессор в
зоне наилучшего доступа к прохладному и чистому воздуху.
Поместите воздушный фильтр в кабине трактора таким
образом, чтобы он пропускал чистый воздух из кабины.
Удаленная линия воздушного фильтра должна быть
максимально короткой.
Резервуар для воздуха
См. Рисунок 140
Резервуар для воздуха, устанавливаемый горизонтально,
поставляется с моделями пропашных сеялок: YP30, YP40 и
YP2425, и располагается на боковой секции; на сеялке 3PYP
резервуар устанавливается на основной рабочий брус орудия.
Резервуар для воздуха с вертикальной установкой
поставляется в комплекте с пропашной сеялкой YP1225/1625
и размещается на опоре рычага маркера. Спускной кран
резервуара
должен открываться один раз в день для спуска
конденсата.
Шланги резервуара для воздуха
См. Рисунок 141
Резервуар для воздуха имеет два шланга. Шланг (0,95 см)
соединяет компрессор с резервуаром для воздуха .
Шланг
(0,6 см)
разветвляет Т-образное соединение
и
совмещается с клапанами ,
а другой его конец
совмещается с панелью компрессора, где активирует
переключатели давления.
Примечание: Если используется бортовой компрессор,
перекрывайте/блокируйте ветку переключателя
давления.
1
Рисунок 139
Компрессор системы Row-Pro™
32087
1
17
Рисунок 140
Резервуар для воздуха системы
Row-Pro™
32086
17
9
2
1
10
16
15
4
Рисунок 141
Шланги резервуара для воздуха
32090
9
2
10
15
4
16
