• Если опускание колеса затруднено, ослабьте болт с
шестигранной головкой
и выдвиньте рычаг колеса
таким образом, чтобы колесо и рычаг могли двигаться
свободно. Затяните болт с шестигранной головкой
в
соответствии с его типом:
Болт 5-го типа (13 мм, на 25-ой серии): 102 Н-м.
Болт 8-го типа (13 мм, на 25-ой серии): 149 Н-м.
Примечание: См. “Таблица усилия затяжки болтов” на
6.
Продолжайте поворачивать шестигранный регулятор и
двигать рычаг до тех пор, пока ни настроите
оптимальное положение колеса, затем затяните
шарнирный болт
до149 Н-м.
Регулировка чистиков боковых копирующих колес
См. Рисунок 100
Чистики являются опционными приспособлениями, которые
эффективны в условиях сырой или вязкой почвы, когда
налипание грязи на копирующие колеса приводит к
уменьшению глубины высева.
Чтобы настроить чистик:
1.
Ослабьте гайку .
2.
Смещайте чистик
в сторону копирующего колеса
до тех пор, пока он ни коснется поверхности колеса.
3.
Отодвиньте чистик
от колеса
на расстояние 3 мм от
точки .
4.
Поверните чистик влево и вправо вокруг болта, чтобы
убедиться в том, что он не столкнется с колесом в случае
отскока во время работы в поле. Если чистик касается
колеса, отодвиньте его дальше до безопасного
положения.
5.
Поверните чистик на болте
таким образом, чтобы
ровно расположить его относительно поверхности
колеса
.
6.
Затяните гайку
.

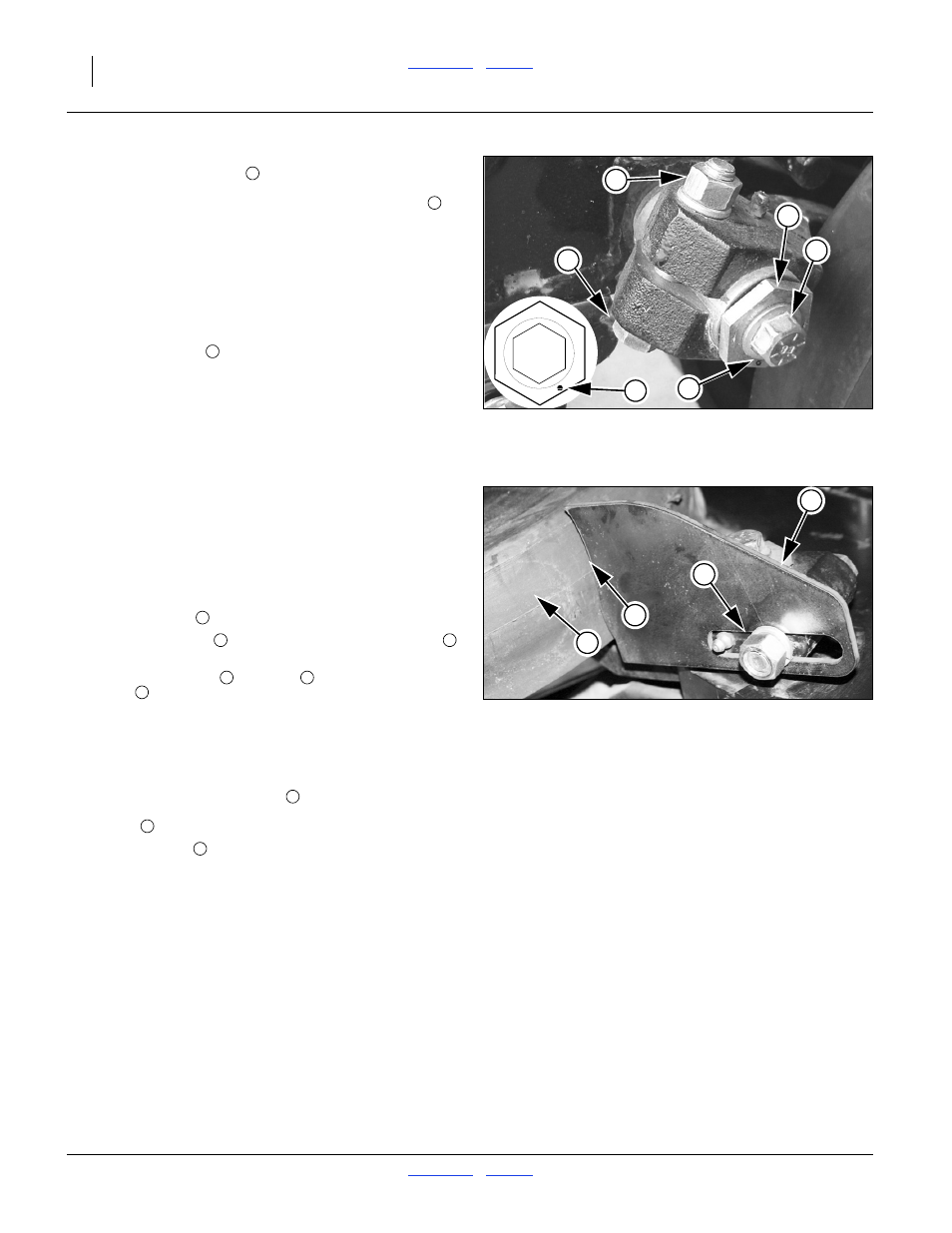

Начальное положение
Рисунок 99
Регулировка положения колеса
относительно диска
22524
22525
2
2
1
4
4
1
1
1
2
3
Рисунок 100
Чистик бокового копирующего колеса
25273
1
2
4
1
2
3
2
3
4
1
4
1
