2.5. KIUKAAN LIITTÄMINEN TIILIHORMIIN
Kiuas voidaan liittää tiilihormiin joko takaa tai päältä. Tiilihor-
miliitännän osalta on huomioitava kohdassa 2.4. mainitut suo-
jaetäisyydet ja suojaukset sekä tiilihormien muurausohjeet.
2.5.1. TAKAA LIITTÄMINEN
Tee tiilihormiin 2–3 cm liitäntäputkea suurempi aukko.
Irrota kiukaan ulompi takavaippa. Irrota sisemmässä takavai-
passa olevan reiän peittävä levy ruuvitaltalla. Siirrä taka-
savuaukon peittävä kansi kiukaan päällä olevan takimmaisen
aukon kanneksi. Aseta kiukaan mukana tullut liitäntäputki
kiukaan takasavuaukkoon. Työnnä kiuas paikoilleen. Varmistu,
että liitäntäputki asettuu hyvin hormiin tehtyyn aukkoon.
Tiivistä liitäntäputken ja hormin välinen tyhjä tila joustavalla
tulenkestävällä materiaalilla, esim. palovillalla. Läpivienti siis-
titään Kastor-peitelevyllä, joita saa rautakaupasta. Peitelevy
kiinnitetään tiilihormiin metallisilla kiinnikkeillä tai tulenkes-
tävällä massalla (kuva 2.5.1.).
2.5.2. PÄÄLTÄ LIITTÄMINEN
Tee tiilihormiin 2–3 cm liitäntäputkea suurempi aukko.
Päältä liittäminen tehdään 45º mutkaputken avulla, joka
on käännettävissä hormiin nähden sopivalle kohdalle. 45º
mutkaputkia saa ostaa erikseen rautakaupasta. Mutkaputkea
voi tarvittaessa jatkaa jatkosputkella. Asenna kiukaan oma
liitäntäputki kiukaan laella olevaan takimmaiseen yläsavuauk-
koon (etummainen on nuohousaukko, piippua ei saa asentaa
siihen!). Ko. mutkaputki asennetaan kiukaan oman liitäntä-
putken päälle. Sahaa tarvittaessa mutkaputki ja mahdollinen
jatkoputki sopivan mittaiseksi. Varmista, että putki menee
riittävästi piipun sisään (ei kuitenkaan liian pitkälle tukkien
piipun).
Putken ja tiilihormin välinen rako tiivistetään joustavalla tulen-
kestävällä materiaalilla, esim. palovillalla. Läpivienti siistitään
Kastor-peitelevyllä, joita saa rautakaupasta. Peitelevy kiinni-
tetään tiilihormiin metallisilla kiinnikkeillä tai tulenkestävällä
massalla (kuva 2.5.2.).
2.6. LIITTÄMINEN KASTOR-VALMISHORMIIN
Kastor-kiuas voidaan liittää päältä tehdasvalmisteiseen
Kastor-hormiin.
Varmista, että valmishormi tulee oikein valituksi huomioiden
mm. kiukaan malli, hormin korkeus, ulkoiset olosuhteet jne.
Parhaan toimivuuden saavuttamiseksi suositellaan aina asen-
nettavaksi myös savupeltilaite (kuva 2.6.).
Aseta kiukaan oma liitäntäputki kiukaan takimmaiseen •
savuaukkoon.
Asenna liitäntäputken päälle eristämätön yhdysputki ja
•
mahdollinen jatkosputki. Sahaa tarvittaessa yhdysputki ja
jatkosputki sopivan mittaiseksi.
Savupeltilaite tulee eristämättömän ja eristetyn osuuden
•
väliin, tai ensimmäiseen eristettyyn piippumoduliin.
Savupeltilaitteen päältä jatketaan eristetyllä piipulla. Eris-
•
tetyn savupiipun on oltava vähintään 400 mm välikaton
alapuolella. Noudata Kastor-valmishormien asennus- ja
käyttöohjeita.
Noudata myös edellä mainittuja suojaetäisyyksiä palaviin ja
palamattomiin materiaaleihin. Kastor Oy ei vastaa eikä takaa
muiden valmistajien valmishormien sopivuutta ja toimivuutta
Kastor-kiukaiden yhteydessä. Kastor Oy ei ole vastuussa
muiden valmistajien valmishormien laadusta.

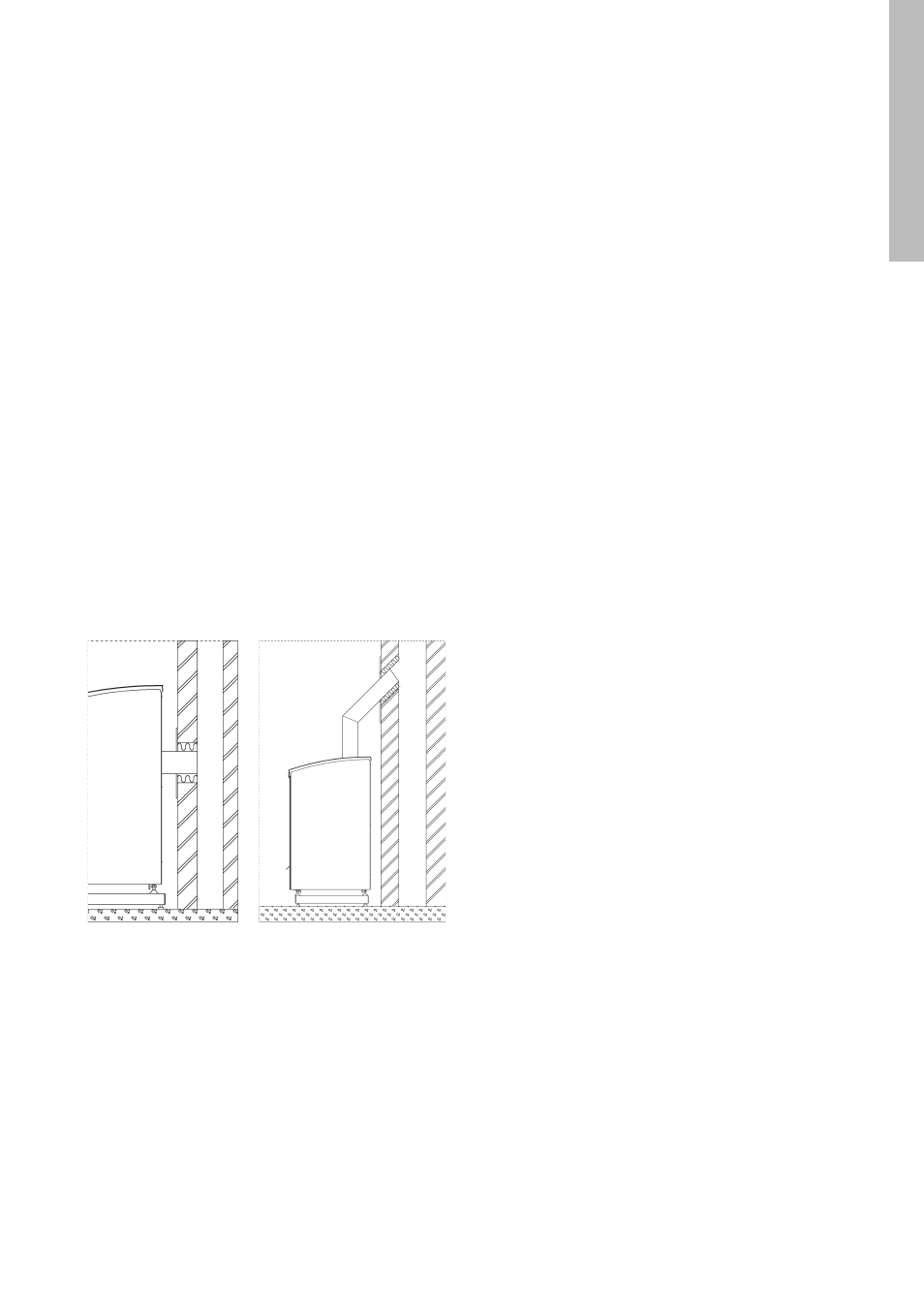

Kuva 2.5.1. Kiukaan liittäminen
takaa tiilihormiin.
Kuva 2.5.2. Kiukaan liittäminen
päältä tiilihormiin.
