2.7. KERISE LUUK JA KÄELISUSE MUUTMINE
KO mudeli puhul saab luugi käelisuse muutmiseks luugi teist-
pidi keerata. KH mudelil on ülespoole tõusev tõstetav luuk, nii
et käelisuse vahetamiseks pole vajadust.
KO mudeli luugi käelisuse muutmine.
Töö alustamine:
kui kerist on juba kasutatud: avage siiber. Kui tuhakasti välja
võtate, tuleks ühtlasi ka kolle tuhast puhastada. Sulgege siiber.
Sulgege ka tuhaluuk.
Sulgege luuk. Eemaldage kruvikeerajaga üks luugi alumise
hinge kinnituskruvidest, samal ajal toetage luuki, et see maha
ei kukuks. Lõdvendage veidi ka teist kinnituskruvi. (joonis
2.7./1.)
Hoidke suletud luugist endiselt kõvasti kinni. Avage luuk ette-
vaatlikult. Suruge hinge vabast otsast allapoole.
Nüüd vajub luuk allapoole ja tuleb ülaserva hinge küljest lahti.
Võtke luuk ära. Pange alumise serva hingetapis olev liugseib
kõrvale.
Eemaldage sulguri vastus ja seadke see vastavatesse auku-
desse teisele poole. Asetage kõrgendusdetail vastuse alla,
nagu see oli ka enne (joonis 2.7./2.).
Pöörake luuk käte vahel ümber.
Tõstke luugihinge allapoole vajutatud ots pisut horisontaalta-
sapinnast ülespoole (joonis 2.7./2).

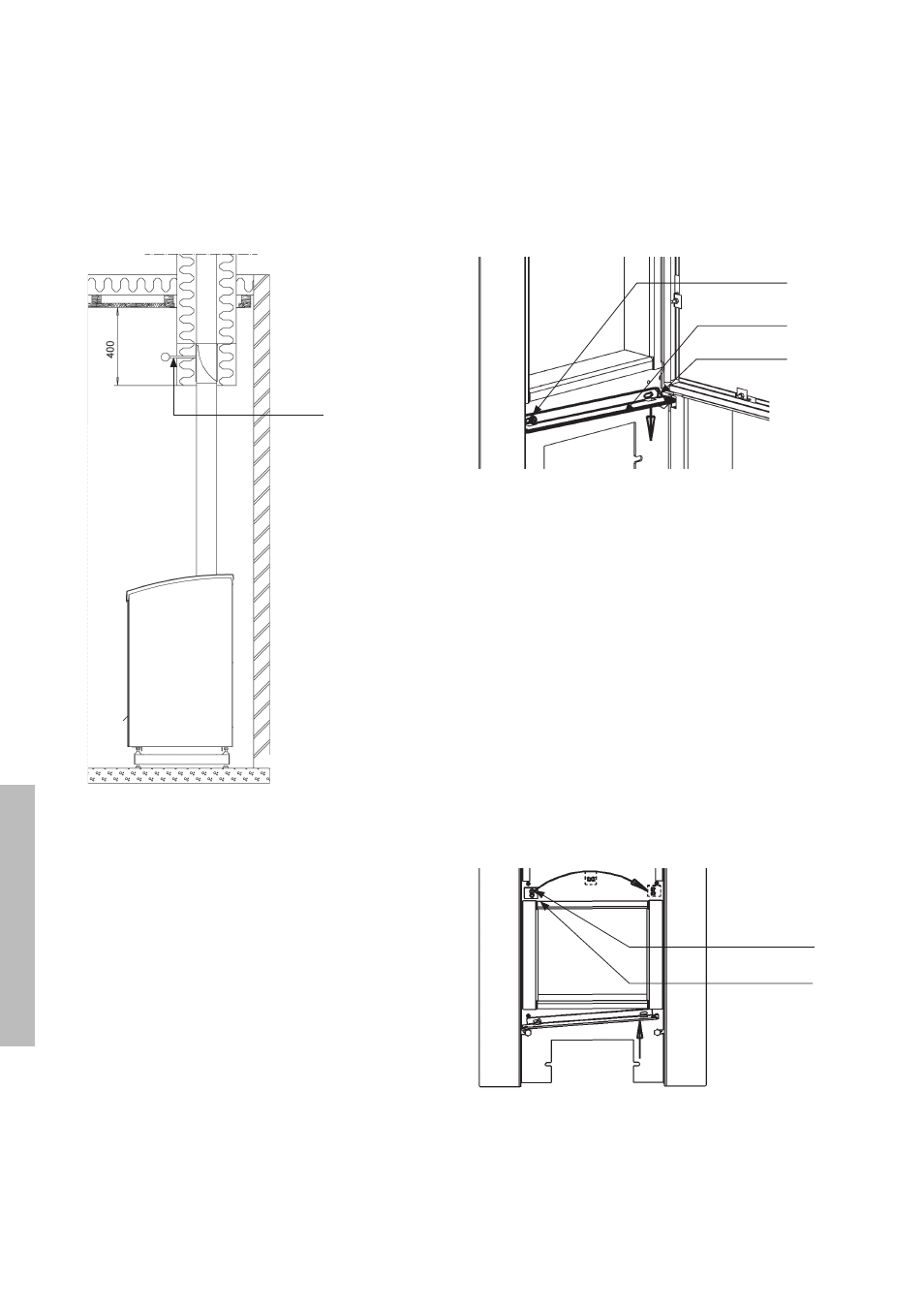

Joonis 2.6. Ühendamine Kastori valmislõõri.
Joonis 2.7./2. Kerise luugi käelisuse vahetamine.
Sulguri vastus ja
kõrgendusdetail
Kinnituskruvid 2 tk
Joonis 2.7./1. Kerise luugi käelisuse vahetamine.
liugseib
Kinnituskruvid 2 tk
Hing
Siiber
