Русский
2.7.
Вставить дверцу на место в открытом положении, сначала верхним
концом, и придерживать дверцу, прижимая ее вплотную к верхней
петельной планке.
Свободный конец нижней петельной планки прижимать вниз,
одновременно направляя петельную цапфу нижней кромки дверцы
в отверстие. Одновременно поместить скользящую прокладку на
свое место на ось между петельной планкой и нижней кромкой
дверцы.
Поместить петельную планку на свое место и закрутить винты
крепления. (рис, 2.7./-3). Не закрывать дверцу.
Изменение положения ручки на люке ко-20
Выкрутить винт (2) с кромки люка. 1.
Ручку (1) подать к себе 2.
Перевернуть ручку на 180 градусов и установить снова на 3.
свое место
Установить на место крепежный винт
4.

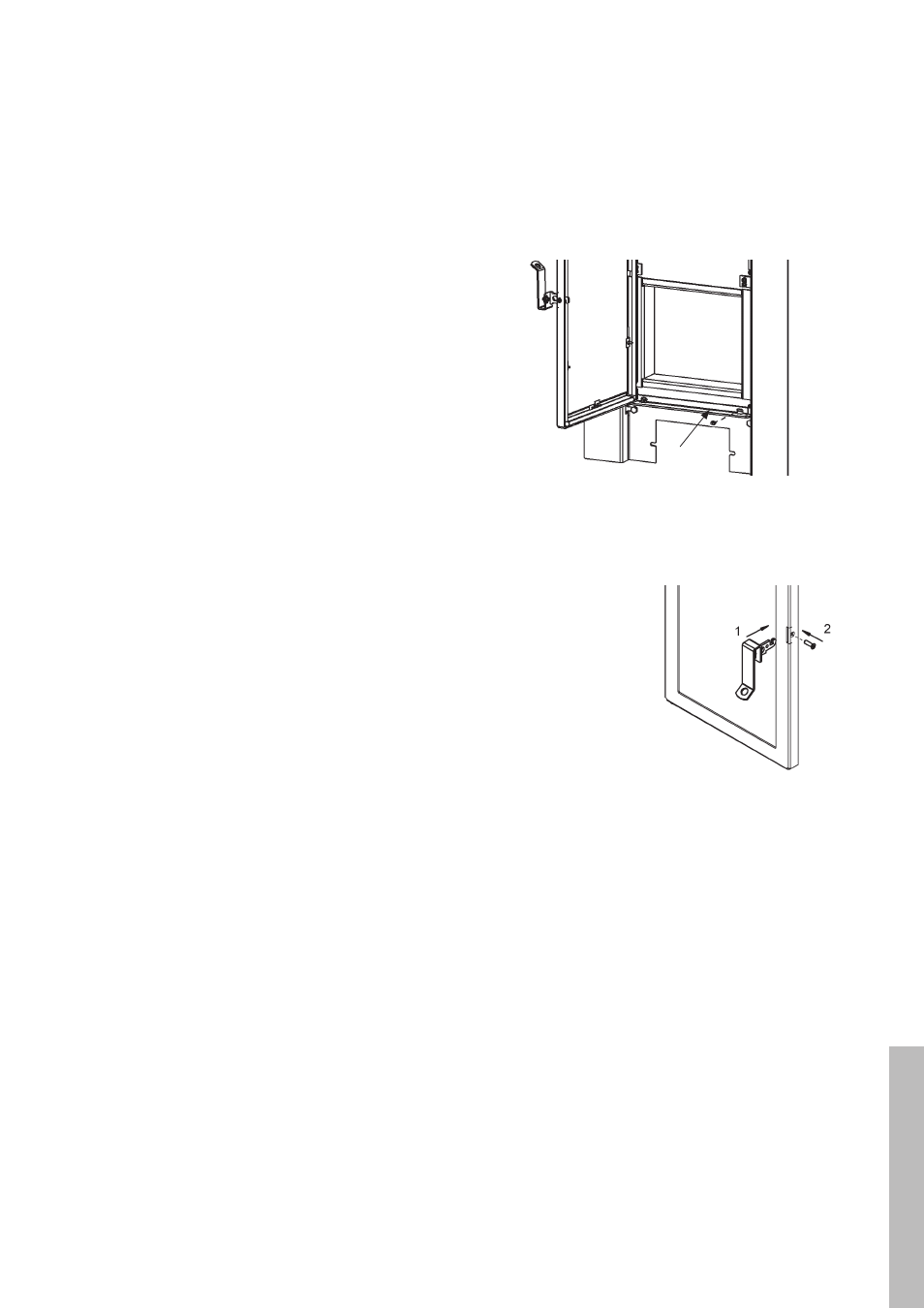

Рис. 2.7./3 Изменение направления открывания
дверцы на КО-20
Рис. 2.7./4 Изменение положения ручки
3.
1. Ручка
2. Винт крепления ручки
