2.7. ДВЕРцА КАМЕНКИ И ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ
ОТКРЫВАНИЯ (ОГЛАВ-Е!)
На моделях KO для изменения направления открывания дверцы ее
нужно перевернуть. На моделях KH установлена поднимающаяся
дверца, и в изменения направления ее открывания нет необходи-
мости.
Изменение направления открывания дверцы на модели KO.
Начало работы:
Если каменка топилась, открыть дымовую заслонку. Одновременно
с удалением зольника следует удалить золу из очага. Закрыть дымо-
вую заслонку. Закрыть также зольник.
Закрыть дверцу. С помощью отвертки выкрутить один из винтов
крепления петельной планки под дверцей. Одновременно поддер-
живать дверцу, чтобы она не упала. Также немного ослабить второй
винт крепления (рис. 2.7./1).
Надежно удерживая дверцу, которая находится в закрытом положе-
нии, осторожно открыть ее. Петельную планку прижимать вниз за
свободный конец.
Теперь дверца наклоняется вниз и выходит из верхней петельной
планки. Снять дверцу с места. Сохранить скользящую прокладку
петельной цапфы нижней кромки.
Снять упор защелки и переставить его на соответствующее место с
другого края. Под упором поместить подкладку так, как она стояла
и раньше (рис. 2.7./2).
Перевернуть дверцу в руках.
Приподнять нажатый вниз конец петельной планки вверх немного
выше горизонтальной плоскости (рис. 2.7./2).

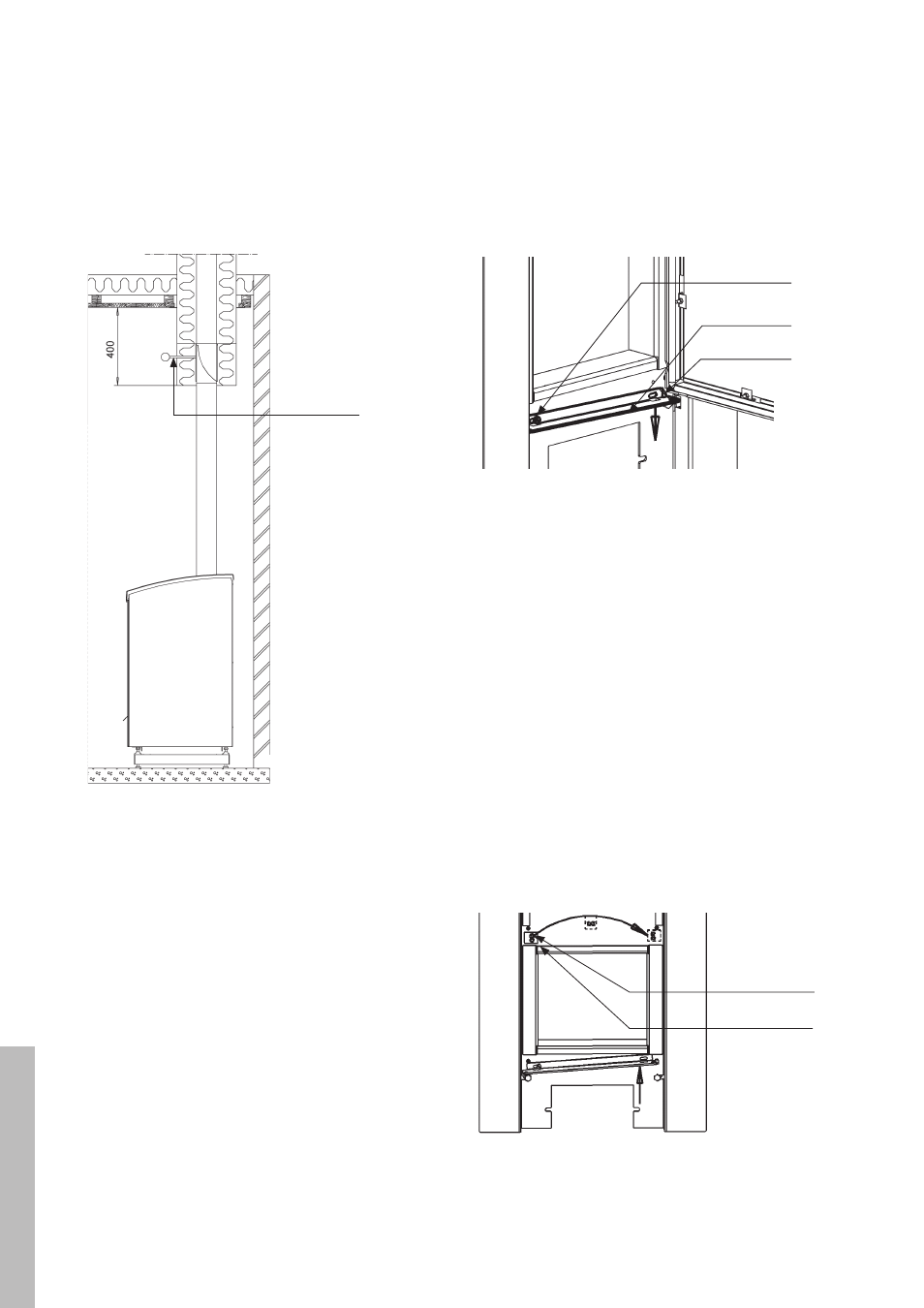

Рис. 2.6 Присоединение к модульному дымоходу Kastor Рис. 2.7./1 Изменение направления открывания дверцы каменки
Скользящая прокладка
Винты крепления 2 шт.
Планка петли
Рис. 2.7./2 Изменение направления открывания дверцы каменки
Упор засезлки и
подкладка
Винты крепления 2 шт.
Дымовая заслонка
