2.3. UNDERLAG FÖR UGNEN
Ugnen monteras vågrätt på ett stabilt och orörligt, brandiso-
lerat eller eldfast underlag. Sådant är antingen Kastors egna
separata skyddsunderlag för bastuugn eller en gjuten, minst
60 mm tjock slät betongplatta, som lutar en aning framåt.
Ugnens alla hörn är förberedda för reglerskruvar, med vilka
ugnen kan ställas vågrätt på ett sluttande golv samt finjustera
ugnens höjd mot anslutningen i skorstenen. De justerbara be-
nen finns i påsen med tillbehör i ugnens eldstad. Skruva benen
på plats och justera enligt behov.
Vi rekommenderar inte att montera bastuugnen direkt på ka-
kelgolv, eftersom bl.a. fuktisolering och kakellim kan innehålla
värmekänsliga ämnen.
Golvets brandisolering med brännbara material
400 mm framför ugnen •
200 mm vid sidorna av ugnen •
250 mm bakom ugnen, (eller vid sidorna och bakom ugnen •
ända fram till den skyddsisolerade väggen; bild 2.3.)
2.3.1. MONTERING PÅ bETONGPLATTA SOM
GJUTITS PÅ TRÄGOLV
Vi rekommenderar att montera på en gjuten, minst 60 mm
tjock slät betongplatta under vilken man med hjälp av upphö-
jningar har gjort en luftspringa i golvet. Ugnen justeras i rakt
läge med hjälp av de justerbara benen.
ObS! KONTrOllErA AllTId gOlvETS bÄrIgHET, UgNEN vÄgEr
ÖvEr 100 Kg MEd STENArNA.
2.3.2. MONTERING PÅ ETT KAKLAT OCH
VATTENISOLERAT GOLV
Ett skyddsunderlag för Kastor-bastuugn är tillräckligt, det
behövs inget separat frontplåt.
2.4. SKYDDSAVSTÅND OCH SKYDDSANORDNINGAR
2.4.1. SKYDDSAVSTÅND
Kastors KH- och KO-seriens ugnar har vid sidorna och baktill
en konstruktion med dubbelt hölje som gör att temperaturen
på den yttre manteln hålls under 100°C. Ugnens frampanel är
varmare och därtill kommer en stark värmestrålning genom
luckans glas.
Skyddsavståndet till stenväggar åt sidorna är detsamma på
alla höjder, 50 mm från ugnens yttre ytor, helst 100 mm för att
åstadkomma en tillräcklig luftcirkulation.
Tillräckligt skyddsavstånd under stenmagasinet till brännbart
material är 200 mm åt sidan och 250 mm bakom stenmagasi-
net. Skyddsavståndet ovanför stenmagasinet är 500 mm på
grund av stenarnas hetta (maximalt 350 °C).
Framför ugnen skall lämnas ett skyddsavstånd på 1000 mm
med hänsyn till värmestrålningen samt arbets- och serviceut-
rymmet, minimiskyddsavstånd är 500 mm. (bild 2.4.1.).
Om rökröret utgår ovanpå ugnen med ett oisolerat anslut-
ningsrör kräver det ett skyddsavstånd på 1000 mm åt alla håll
och 1200 mm uppåt.
Skyddsavståndet från vattenbehållaren till brännbart material
är 150 mm.
Skyddsavstånden kan dock minskas med skyddsmaterial
enligt anvisningarna nedan, varvid ugnen kan monteras till
exempel i en öppning på 1100 mm (ugnens bredd 520 mm +
skyddsavstånden på båda sidor 280 mm + 280 mm).

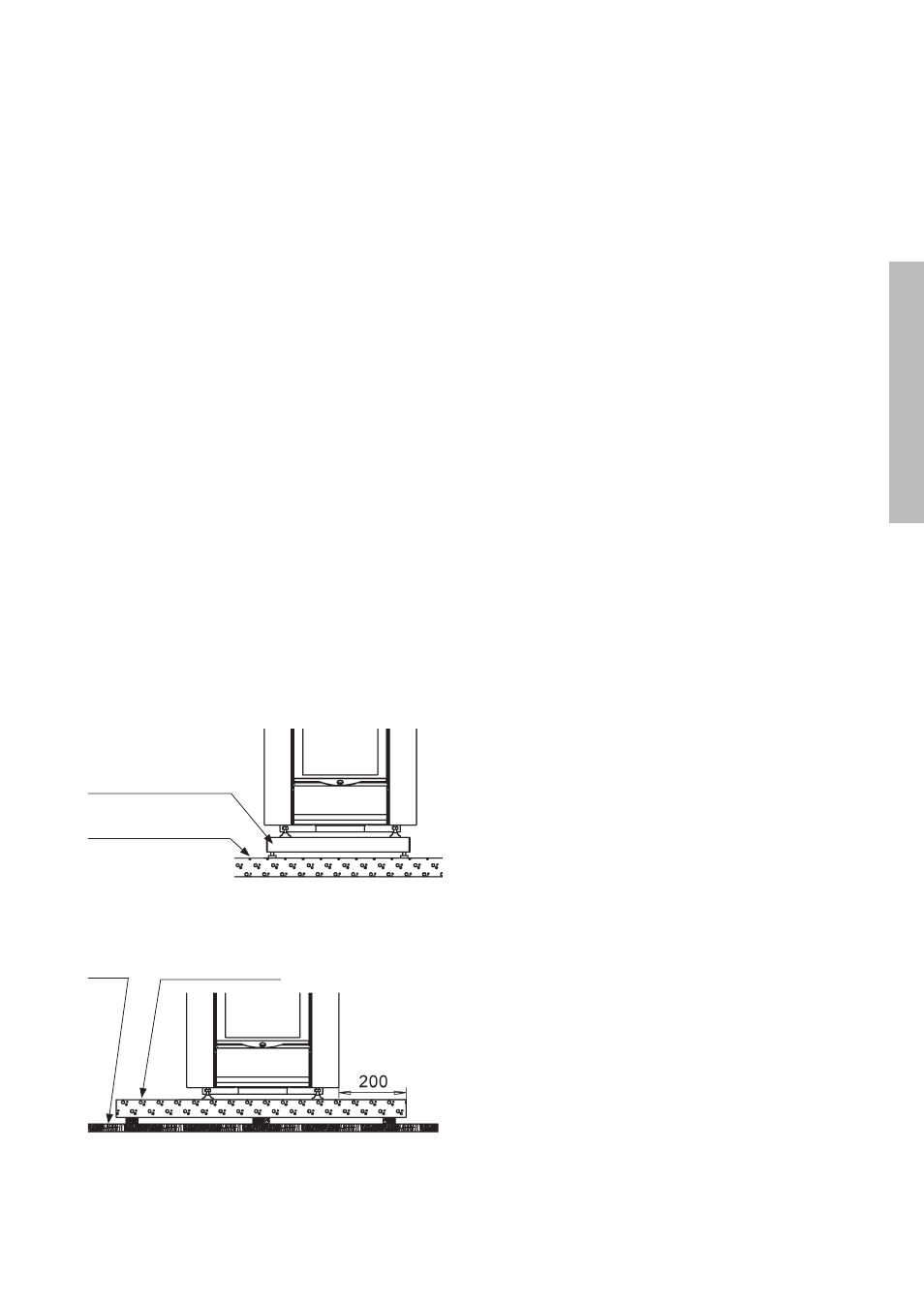

bild 2.3. Montering av Kastor-bastuugn med Kastor-skyddsunderlag.
Kastor skyddsunderlag
för bastuugn
betonggolv eller kaklat
vattenisolerat betonggolv
Trägolv betongunderlag på trägolv
Montering av Kastor-bastuugn med hjälp av betongunderlag.
Måtten är i millimeter.
