2.5. ПРИСОЕДИНЕНИЕ КАМЕНКИ К КИРПИЧНОМУ
ДЫМОХОДУ
Каменку можно присоединить к дымоходу либо сзади, либо сверху.
Относительно кирпичного дымохода учесть сведения, указанные в
п. 2.4. «безопасные расстояния и защита», а также инструкции по
кладке кирпичного дымохода.
2.5.1. ПРИСОЕДИНЕНИЕ С ЗАДНЕЙ СТОРОНЫ
Выполнить в дымоходе отверстие размером на 2-3 см больше
диаметра соединительной трубы. Снять заднюю оболочку каменки.
Удалить с помощью отвертки пластину, закрывающую отверстие на
внутренней задней оболочке. Пластину поместить на заднем от-
верстии в верхней части каменки. Патрубок, входящий в комплект,
прикрепить к заднему дымоотводному отверстию. Передвинуть
каменку на свое место, следя за тем, чтобы патрубок точно сел в
отверстие, проделанное в дымоходе. Зазор между патрубком и
дымоходов заделать огнеупорным материалом, например, огнеу-
порной минеральной ватой. На выводе поместить накладку Kastor,
которую можно купить в магазине. Накладка крепится к кирпично-
му дымоходу при помощи металлического крепежа или огнеупор-
ной мастики. (рис. 2.5.1.).
2.5.2. ПРИСОЕДИНЕНИЕ К ДЫМОХОДУ СВЕРХУ
Выполнить в дымоходе отверстие размером на 2-3 см больше диа-
метра соединительной трубы.
Соединение верхнего дымоотводного отверстия каменки с дымо-
ходом производится с помощью 45° коленчатой трубы, которая
поворачивается в правильное в отношении дымохода положение.
Коленчатые трубы 45° можно приобрести отдельно в магазине.
При необходимости возможно удлинение колена отрезком трубы.
Соединительную трубу каменки установить на заднее верхнее
дымоотводное отверстие (переднее служит для прочистки, к нему
дымоход присоединять нельзя). Колено установить на соедини-
тельной трубе каменки. При необходимости отпилить колено и
возможную удлинительную трубу до нужного размера. Убедиться,
что труба заходит достаточно глубоко в дымоход (но не настолько,
чтобы его закупорить).
Зазор между патрубком и дымоходом заделать огнеупорным
материалом, например, огнеупорной минеральной ватой. На вы-
воде поместить накладку Kastor, которую можно купить в магазине.
Накладка крепится к кирпичному дымоходу с помощью металличе-
ского крепежа или огнеупорной мастики. (рис. 2.5.2.)
2.6. ПРИСОЕДИНЕНИЕ К МОДУЛьНОМУ ДЫМОХОДУ
KASTOR
Каменку Kastor можно соединить сверху и с изготовленным на заво-
де дымоходом Kastor.
Убедитесь, что размер трубы выбран правильно, т.е. в соответствии
с моделью каменки, высотой дымохода, внешними условиями и т.п.
Для наиболее эффективной работы каменки всегда рекомендуется
устанавливать и дымовую заслонку. (Рис. 2.6.)
Установить собственную соединительную трубу каменки в
•
находящееся в верхней части каменки заднее отверстие.
На нее установить неизолированную соединительную трубу и
•
возможную удлинительную трубу. Соединительную трубу можно
при необходимости укоротить пилой до подходящего размера.
Дымовую заслонку установить между неизолированным и изо-
•
лированным отрезками или на первом изолированном отрезке
трубы..
С этого места далее трубу следует изолировать. Изолированная
•
труба должна начинаться по крайней мере на 400 мм ниже по-
толка. Следуйте также указаниям Kastor по установке дымовой
трубы.
соблюдать заданные безопасные расстояния до сгораемых и
несгораемых материалов! Фирма Kastor Oy не берет на себя от-
ветственности и не гарантирует пригодность и работоспособность
дымовых труб, изготовленных другими производителями, при их
соединении с каменкой и, кроме того, не отвечает за их качество.

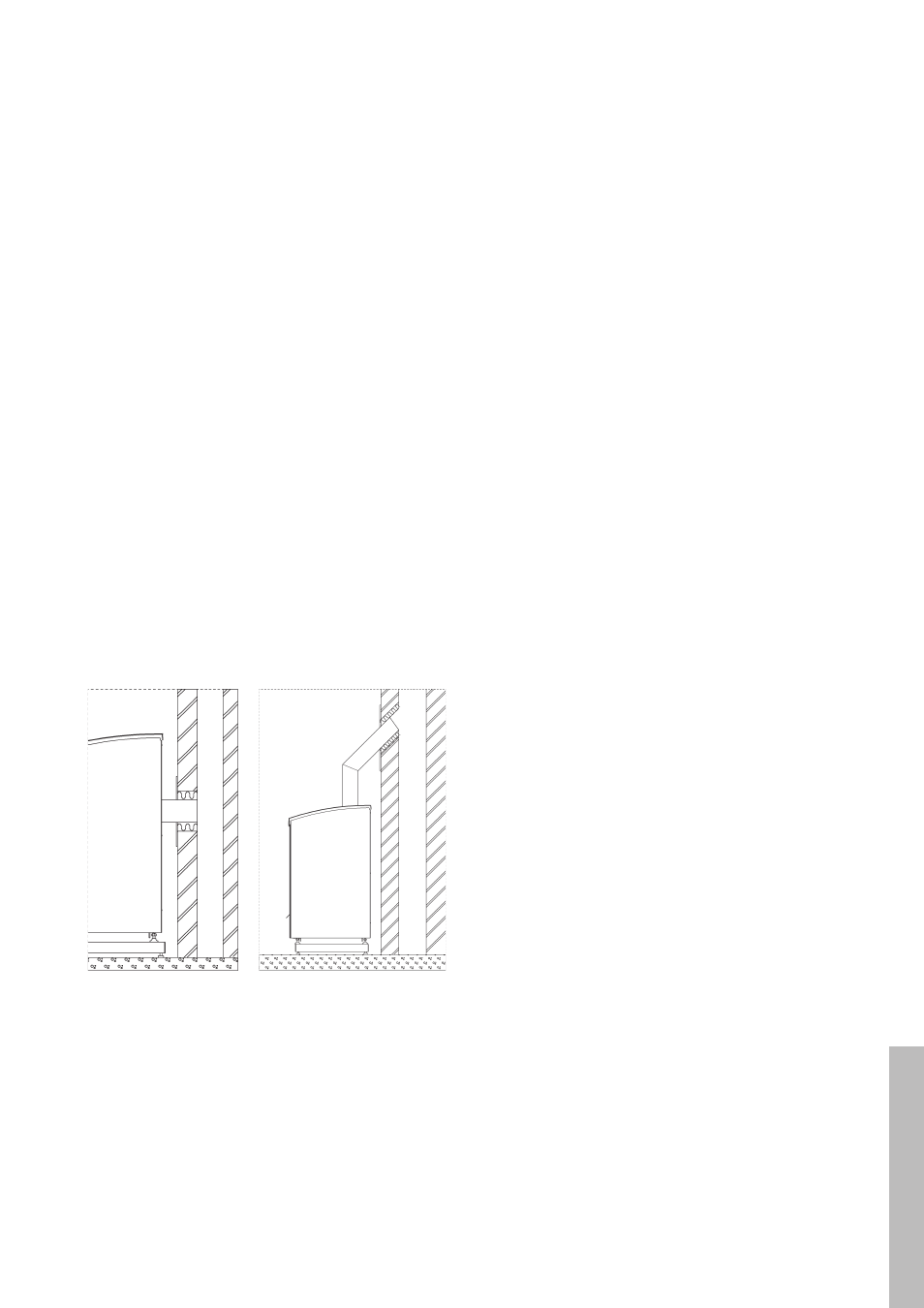

Рис. 2.5.1 Присоединение
каменки сзади к кирпичному
дымоходу
Рис. 2.5.2 Присоединение каменки
сверху к кирпичному дымоходу
