2.5. ANSLUTNING AV UGNEN TILL TEGELSKORSTEN
Ugnen kan anslutas till tegelskorsten antingen bakifrån eller
ovanifrån. Angående anslutning till tegelskorsten bör man
beakta skyddsavstånden och skydden i punkt 2.4. samt mur-
ningsanvisningar för tegelskorstenar.
2.5.1. ANSLUTNING bAKIFRÅN
Gör ett hål i tegelskorstenen som är 2–3 cm större än dia-
metern av anslutningsröret. Lösgör ugnens yttre bakmantel.
Lösgör täckplattan på öppningen i den inre bakmanteln med
skruvmejsel. Montera locket som täcker den bakre rököppnin-
gen som lock för den bakre öppningen ovanpå ugnen. Montera
det medföljande anslutningsröret till ugnens bakre rököpp-
ning. Ställ ugnen på plats och försäkra dig om att anslutnings-
röret lägger sig väl i hålet i muren. Täta det tomma utrymmet
mellan anslutningsröret och muren med eldfast material, t.ex.
med bergull. Anslutningen blir snygg med en Kastor-täckplåt
som säljs i järnhandeln. Täckplåten fästs vid tegelskorstenen
med metallfästen och eldfast massa. (bild 2.5.1.)
2.5.2. ANSLUTNING OVANIFRÅN
Gör ett hål i tegelskorstenen som är 2–3 cm större än diame-
tern av anslutningsröret. Anslutningen ovanifrån görs med
ett vinkelrör med 45° vinkel som kan vändas i rätt position
mot muren. Vinkelrör med 45° kan separat köpas i järnhandel.
Vinkelröret kan vid behov förlängas med ett förlängningsrör.
Montera ugnens eget anslutningsrör på den bakre rököppnin-
gen upptill (den främre är sotningslucka, skorstenen får inte
monteras där). Vinkelröret i fråga monteras ovanpå ugnens
eget anslutningsrör. Såga vid behov vinkelröret och det
eventuella förlängningsröret till rätt längd. Försäkra dig om att
röret går tillräckligt långt in i skorstenen (men inte för långt så
att det täpper till skorstenen).
Springan mellan röret och tegelskorstenen tätas med elastiskt
eldfast material, t.ex. med bergull. Anslutningen blir snygg med
en Kastor-täckplåt som säljs i järnhandeln. Täckplåten fästs
på tegelskorstenen med metallfästen och eldfast massa.
(bild 2.5.2.)
2.6. ANSLUTNING TILL EN FÄRDIG KASTOR-SKORSTEN
Kastor-ugn kan anslutas ovanifrån till fabrikstillverkad Kastor-
skorsten.
Var säker på att välja rätt kanalstorlek bl.a. med hänsyn till
ugnsmodell, skorstenens höjd, yttre omständigheter mm.
För att skorstenen skall fungera på bästa möjliga sätt rekom-
menderas alltid samtidigt ett rökspjäll. (bild 2.6.)
Montera först ugnens eget anslutningsrör i den bakre
•
rököppningen.
Montera ett oisolerat anslutningsrör och ett eventuellt
•
förlängningsrör ovanpå anslutningsröret. Såga vid behov
anslutningsröret och det eventuella förlängningsröret till
rätt längd.
Rökspjället monteras mellan den oisolerade och isolerade
•
delen eller på den första isolerade skorstensmodulen.
Ovanpå rökspjället monteras den isolerade skorstenen. Den
•
isolerade delen skall nå minst 400 mm under mellantaket.
I övrigt följ monterings- och bruksanvisningar för färdiga
Kastor-skorstenar.
följ även ovannämnda skyddsavstånd till brännbart och
eldfast material. Kastor Oy ansvarar och garanterar inte att
färdiga skorstenar från andra tillverkare passar för och funge-
rar i samband med Kastor-ugnar. Kastor Oy är inte ansvarig för
kvaliteten hos färdiga skorstenar från andra tillverkare.

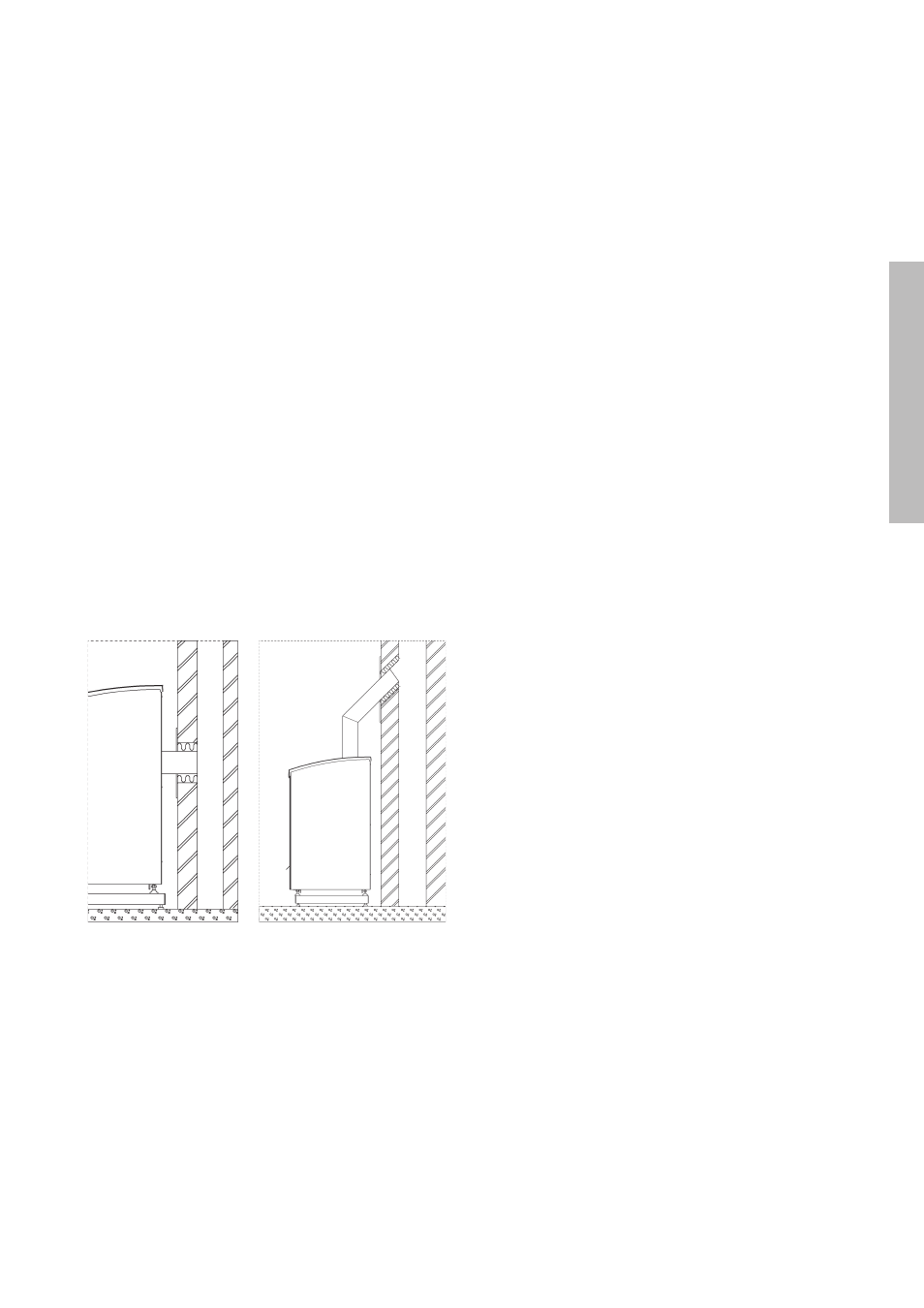

bild 2.5.1. Anslutning av ugnen
bakifrån till tegelskorstenen.
bild 2.5.2. Anslutning av ugnen ova-
nifrån till tegelskorstenen.
