2.3. KIUKAAN ALUSTA
Kiuas asennetaan vaakasuorasti, liikkumattomalle ja vakaalle
palamattomalle tai paloeristetylle alustalle. Tällainen on
joko erillinen Kastorin oma kiukaan suoja-alusta, tai eteen-
päin viettäväksi ja sileäksi valettu vähintään 60 mm paksu
betonilaatta.
Kiukaan kaikissa nurkissa on paikat säätöjaloille, joiden avulla
voidaan säätää kiuas vinolla lattialla suoraan, sekä hienosää-
tää kiukaan korkeutta piipussa olevaan liitäntään. Säätöjalat
löytyvät tarvikepussista kiukaan tulipesästä. Kierrä ne paikal-
leen ja säädä tarpeen mukaan.
Kiuasta ei suositella asennettavaksi suoraan kaakelilattialle,
koska mm. kosteussulut ja laattaliimat saattavat sisältää
lämmölle alttiita aineita.
Lattian paloeristys palavilla materiaaleilla:
Kiukaan eteen 400 mm •
Kiukaan sivuille 200 mm •
Kiukaan taakse 250 mm •
(tai sivuilla ja takana suojaeristettyyn seinään asti; kuva 2.3.).
2.3.1. ASENNUS PUULATTIALLE VALETULLA
bETONILAATALLA
Puulattialle suosittelemme asennusta eteenpäin viettäväksi ja
sileäksi valetulle 60 mm paksulle betonilaatalle, minkä alla on
korokkeilla tehty ilmarako lattiaan. Kiuas suoristetaan kiukaan
säätöjalkoja säätämällä.
HUOM! TArKISTA AINA pUUlATTIAN KANTAvUUS, KIUAS pAINAA
KIvINEEN YlI 100 kg.
2.3.2. ASENNUS KAAKELOIDULLE JA VESIERISTETYLLE
LATTIALLE
Pelkkä Kastor- kiukaan suoja-alusta riittää, erillistä eduslevyä
ei tarvita.
2.4. SUOJAETÄISYYDET JA SUOJAUKSET
2.4.1. SUOJAETÄISYYDET
Kastorin KH- ja KO-sarjan kiukaissa on sivuilla ja takana
kaksoisvaipparakenne, minkä ansiosta uloimman vaipan
lämpötila pysyy alle 100 ºC. Kiukaan etupaneeli on kuumempi,
ja lisäksi luukun lasin läpi tulee voimakasta lämpösäteilyä.
Kiviseiniin suojaetäisyys sivuille on kaikilla korkeuksilla sama,
50 mm kiukaan ulkopinnoista, mieluummin 100 mm riittävän
ilmankierron aikaansaamiseksi.
Suojaetäisyydeksi palava-aineisiin materiaaleihin riittää kivi-
tilan alapuolella, sivuille 200 mm ja taakse 250 mm. Kivitilan
yläpuolella suojaetäisyys on 500 mm, johtuen kivien kuumuu-
desta (maksimissaan 350 ºC).
Kiukaan eteen on lämpösäteilyn sekä kiukaan työskentely- ja
huoltotila huomioiden syytä jättää suojaetäisyyttä 1000 mm,
suojaetäisyydeksi minimissään riittää 500 mm (kuva 2.4.1.).
Jos savuputki lähtee kiukaan päältä eristämättömällä
yhdysputkella, on sen vaatima suojaetäisyys 1000 mm joka
suuntaan ja ylös 1200 mm.
Suojaetäisyys vesisäiliöllisen kiukaan säiliön puolella on
palava-aineisiin materiaaleihin 150 mm.
Suojaetäisyyksiä voidaan kuitenkin pienentää seuraavien ohjei-
den mukaisilla suojauksilla, jolloin kiuas voidaan asentaa esimer-
kiksi 1100 mm levyiseen aukkoon (kiukaan leveys 520 mm
+ suojaetäisyydet molemmin puolin 280 mm + 280 mm).

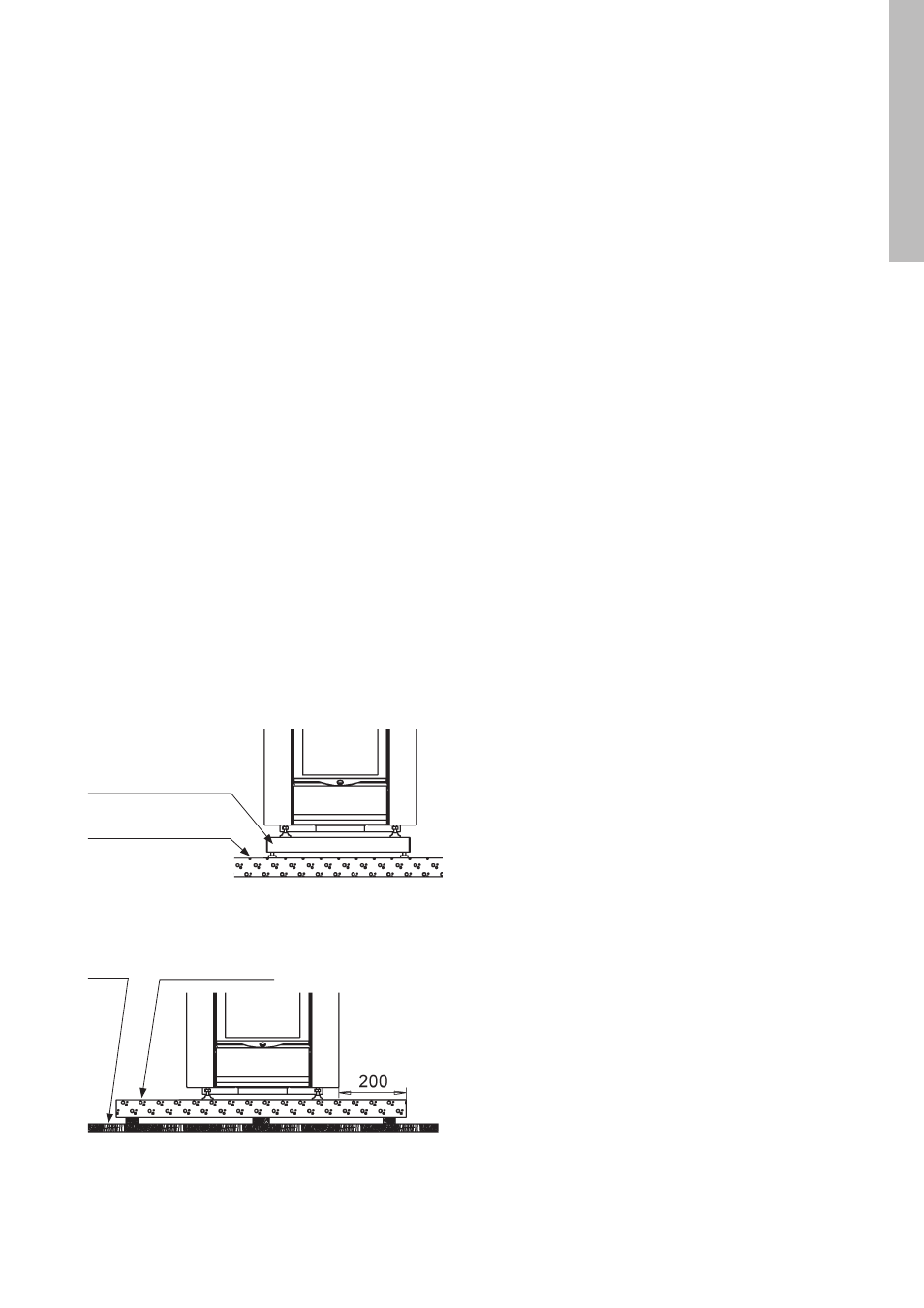

Kuva 2.3. Kastor-kiukaan asentaminen Kastor-kiukaan suoja-alustaa
käyttäen.
Kastor kiukaan suoja-alusta
betonilattia tai kaakeloitu
vesieristetty betonilattia
puulattia betonialusta puulattialla
Kastor-kiukaan asentaminen betonialustaa käyttäen. Mitat millimetreinä.
