2.7. KIUKAAN LUUKKU JA KÄTISYYDEN VAIHTAMINEN
KO-mallissa luukun kätisyys vaihdetaan kääntämällä luukku
toisin päin. KH-mallissa on ylöspäin nouseva hissiluukku,
joten kätisyyden vaihtamiselle ei ole tarvetta.
KO-mallin luukun kätisyyden vaihtaminen.
Työn aloitus:
Jos kiuasta on jo käytetty; avaa savupelti. Samalla kun poistat
tuhkalaatikon, kannattaa puhdistaa tuhkat myös tulipesästä.
Sulje savupelti. Sulje myös tuhkaluukku.
Sulje luukku. Irrota ruuvimeisselillä toinen luukun alapuolella
olevan saranalistan kiinnitysruuveista. Tue samalla luukkua,
ettei luukku pääse putoamaan. Löystytä hieman myös toista
kiinnitysruuvia (kuva 2.7./1).
Pidä edelleen tukeva ote suljettuna olevasta luukusta. Avaa
luukku varovasti. Paina saranalistaa vapaasta päästään
alaspäin.
Nyt luukku painuu alaspäin ja irtoaa yläreunan saranalistasta.
Poista luukku paikaltaan. Ota alareunan saranatapissa oleva
liukuprikka talteen.
Irrota salvan vastin ja siirrä se vastaaviin reikiin toiseen
laitaan. Aseta korokepala vastimen alle, kuten se aiemminkin
oli (kuva 2.7./2.).
Käännä luukku ylösalaisin käsissäsi.
Nosta saranalistan alaspäin painettu pää ylöspäin hieman yli
vaakatason (kuva 2.7./2).

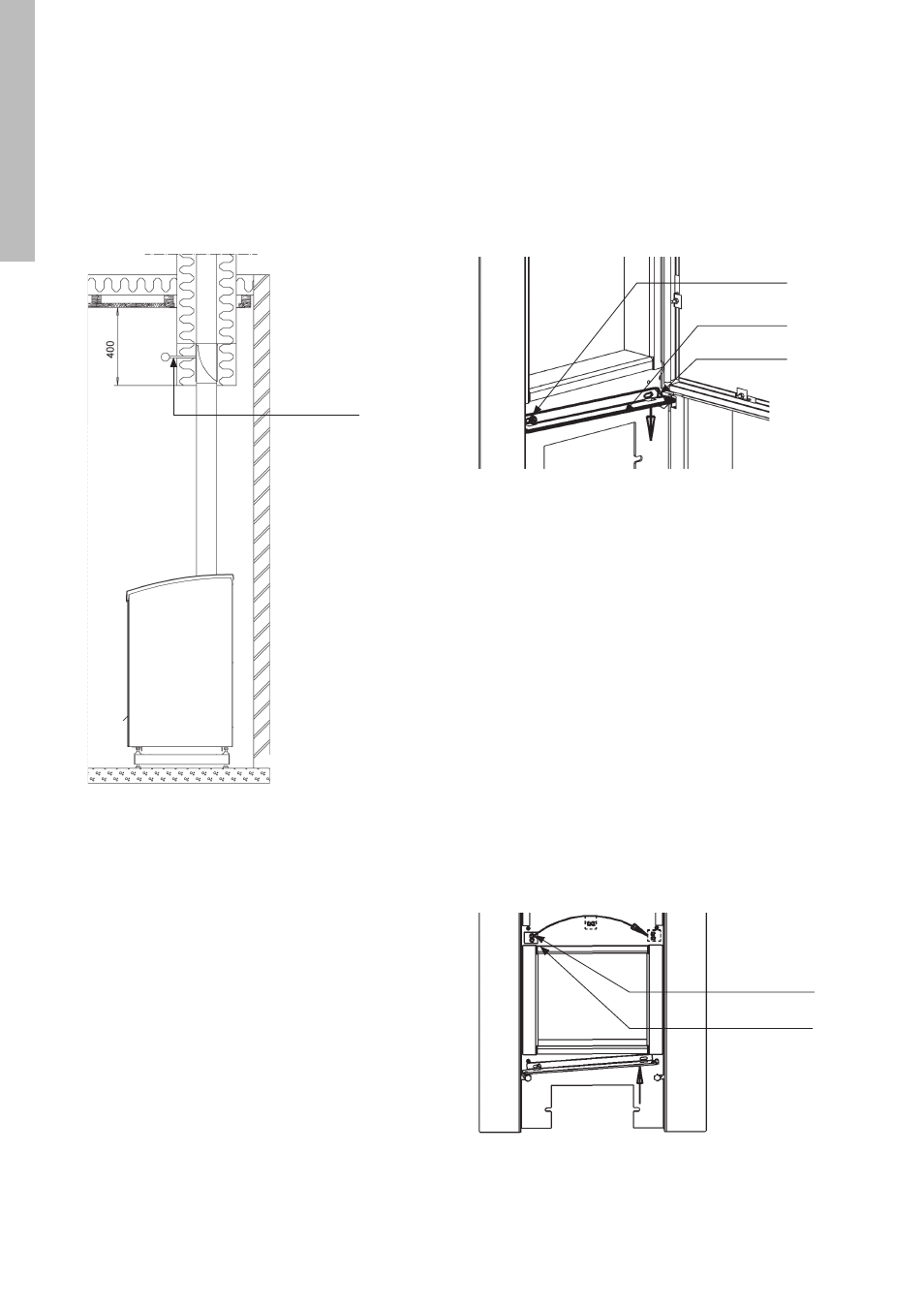

Kuva 2.6. Kiukaan liittäminen Kastor-valmishormiin. Mitat millimetreinä. Kuva 2.7./1. Kiukaan luukun kätisyyden vaihtaminen.
liukuprikka
Kiinnitysruuvi 2kpl
Saranalista
Kuva 2.7./2. Kiukaan luukun kätisyyden vaihtaminen.
Salvan vastinpala
ja korokepala
Kiinnitysruuvi 2 kpl
Savupeltilaite
