6.1.3 Экран дисплея при настройке параметров, 4 строки
6.1.4 Экран дисплея в процессе изменения параметров, 4 строки

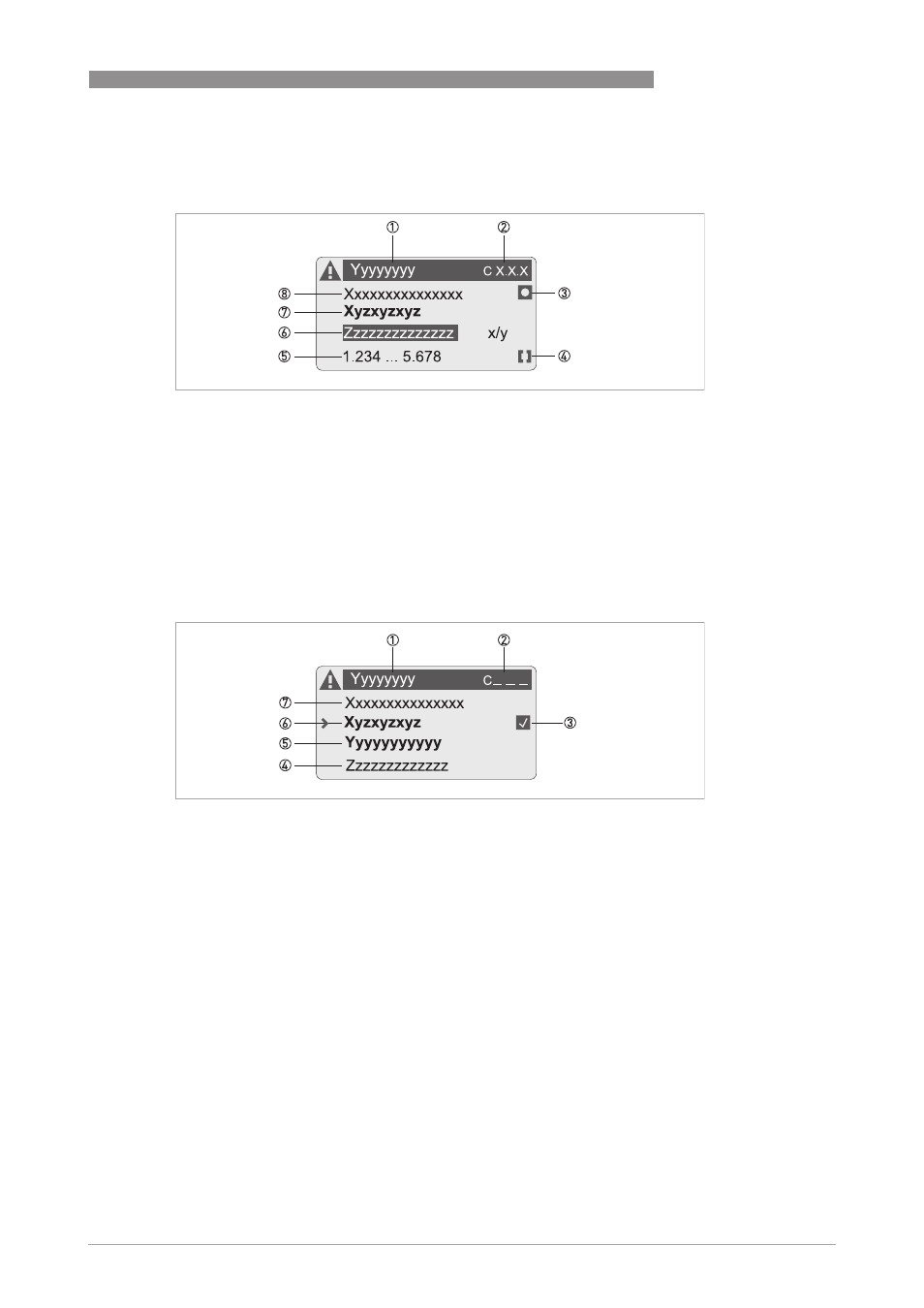

Pиcyнoк 6-4: Экран дисплея при настройке параметров, 4 строки
1 Текущий раздел меню, подменю или функции
2 Номер, относящийся к пункту 1
3 Обозначает заводскую настройку
4 Обозначает допустимый диапазон значений
5 Допустимый диапазон значений для числовых значений
6 Текущее значение параметра, единицы измерения или функции (при выборе выделяется белым текстом на синем фоне)
В том случае, если данные были изменены.
7 Текущий параметр (открывается при помощи кнопки >)
8 Заводское значение параметра (не изменяется)
Pиcyнoк 6-5: Экран дисплея в процессе изменения параметров, 4 строки
1 Текущий раздел меню, подменю или функции
2 Номер, относящийся к пункту 1
3 Указание на выполненные изменения (позволяет легко увидеть, какие данные были изменены)
4 Следующий параметр
5 Текущее значение параметра для пункта 6
6 Текущее значение параметра (для выбора нажмите кнопку >; затем смотрите предыдущий пункт)
7 Заводское значение параметра (не изменяется)
