Эксплуатация
72
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
6.1.1 Экран дисплея в режиме измерения с двумя или тремя измеряемыми значениями
6.1.2 Экран дисплея в режиме выбора подменю и функции, 3 строки

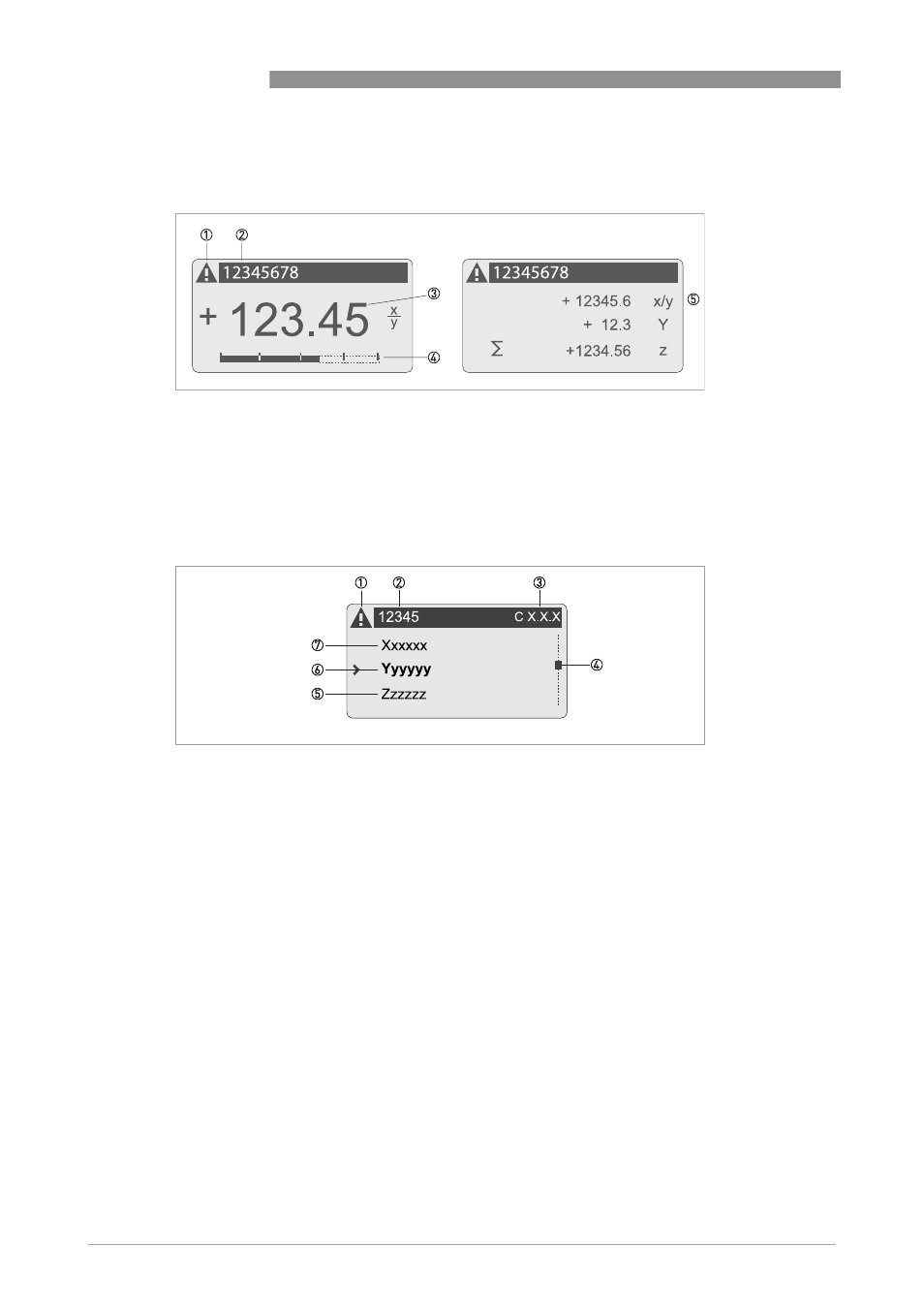

Pиcyнoк 6-2: Пример экрана дисплея в режиме измерения с двумя или тремя измеряемыми значениями
1 Отображение экрана состояния с возможным сообщением в списке сообщений
2 Номер позиции (отображается только в том случае, если он был ранее введен оператором)
3 1-й измеряемый параметр отображается в крупном виде
4 Отображение в виде гистограммы
5 Отображение трех измеряемых параметров
Pиcyнoк 6-3: Экран дисплея в режиме выбора подменю и функции, 3 строки
1 Отображение экрана состояния с возможным сообщением в списке сообщений
2 Название раздела меню, подменю или функции
3 Номер, относящийся к пункту 2
4 Глубина вложения в меню, подменю или перечень функций
5 Следующее меню, подменю или функция
(символы _ _ _ в данной строке означают, что достигнут конец списка)
6 Текущий раздел меню, подменю или функции
7 Предыдущий раздел меню, подменю или функции
(символы _ _ _ в данной строке означают, что достигнуто начало списка)
