Электрический монтаж
4
31
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
4.4.2 Подключение сигнального кабеля, корпус для настенного монтажа
1 Откройте крышку корпуса.
2 Откройте защитную крышку и протяните подготовленный сигнальный кабель через кабельный
ввод.
3 Подключите скрученный проводник экрана к клемме S.
4 Подключите проводники к клеммам +, -, A, B.
5 Вставьте вилку в разъем.
6 Закройте защитную крышку и крышку корпуса.

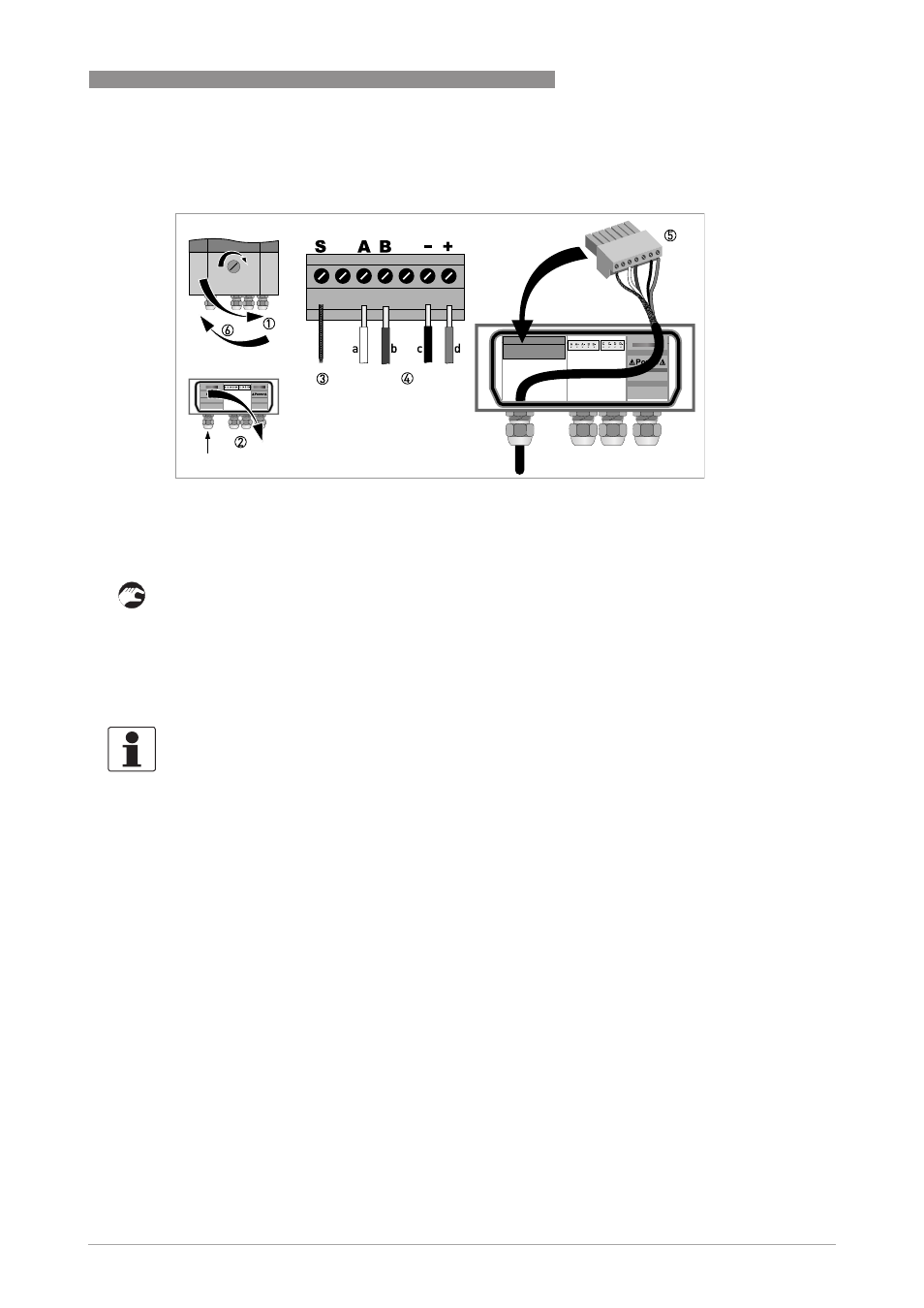

Pиcyнoк 4-2: Подключение сигнального кабеля, корпус для настенного монтажа
a = белый
b = зеленый
c = черный
d = красный
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
