Описание прибора
20
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
2.3.3 Электрическое подключение входных и выходных сигналов (на примере базовой
версии)
• A = активный режим; конвертор сигналов обеспечивает питанием все подключенные устройства
• P = пассивный режим; для работы подключенных устройств необходим отдельный источник
питания
• N/C = клеммы не подключены

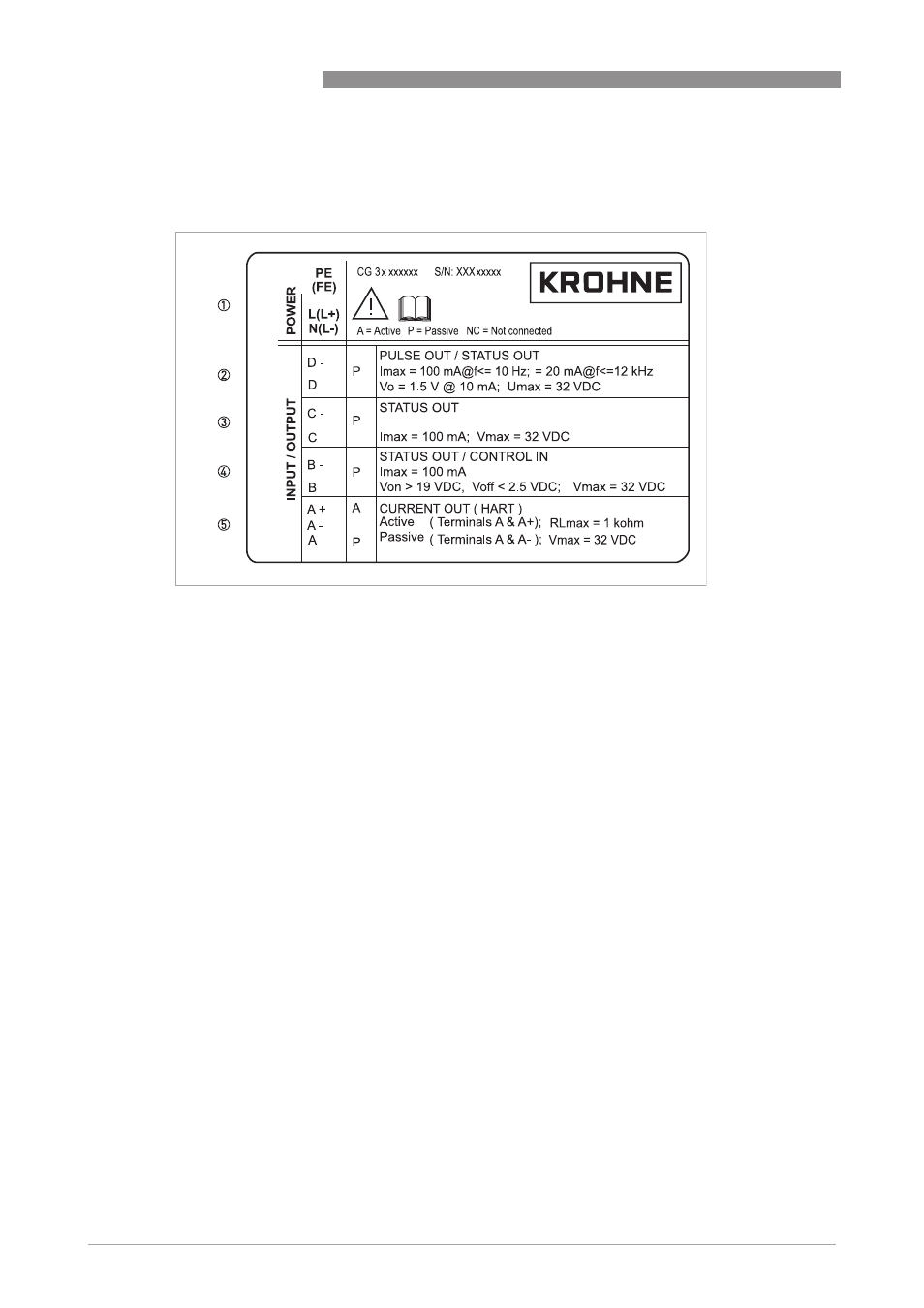

Pиcyнoк 2-7: Пример шильды прибора с указанием параметров электрических подключений входных и выходных сигналов
1 Электропитание (переменный ток: L и N; постоянный ток: L+ и L-; PE для ≥ 24 В пер. тока; FE для ≤ 24 В пер. и пост. тока)
2 Параметры электрических подключений для соединительной клеммы D/D-
3 Параметры электрических подключений для соединительной клеммы C/C-
4 Параметры подключения для соединительной клеммы B/B-
5 Параметры электрических подключений для клеммы A/A-; клемма A+ используется только в базовой версии
