Электрический монтаж
4
49
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
4.9.3 Электрическое подключение входных и выходных сигналов к корпусу для монтажа в
стойку 19" (28 TE)
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).
• Клемма A+ используется только в базовой версии.
• Подключите проводники к вилке многополюсного разъема в соответствии с рисунком.
• Экран сигнального кабеля подключается к контакту S.
• Вставьте вилку в разъем.
4.9.4 Правильная укладка электрических кабелей
1 Перед вводом в корпус изогните кабель в виде U-образной петли.
2 Надежно затяните все резьбовые присоединения на кабельном вводе.
3 Не допускается монтаж корпуса кабельными вводами вверх.
4 Закройте неиспользуемые кабельные вводы заглушками.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!

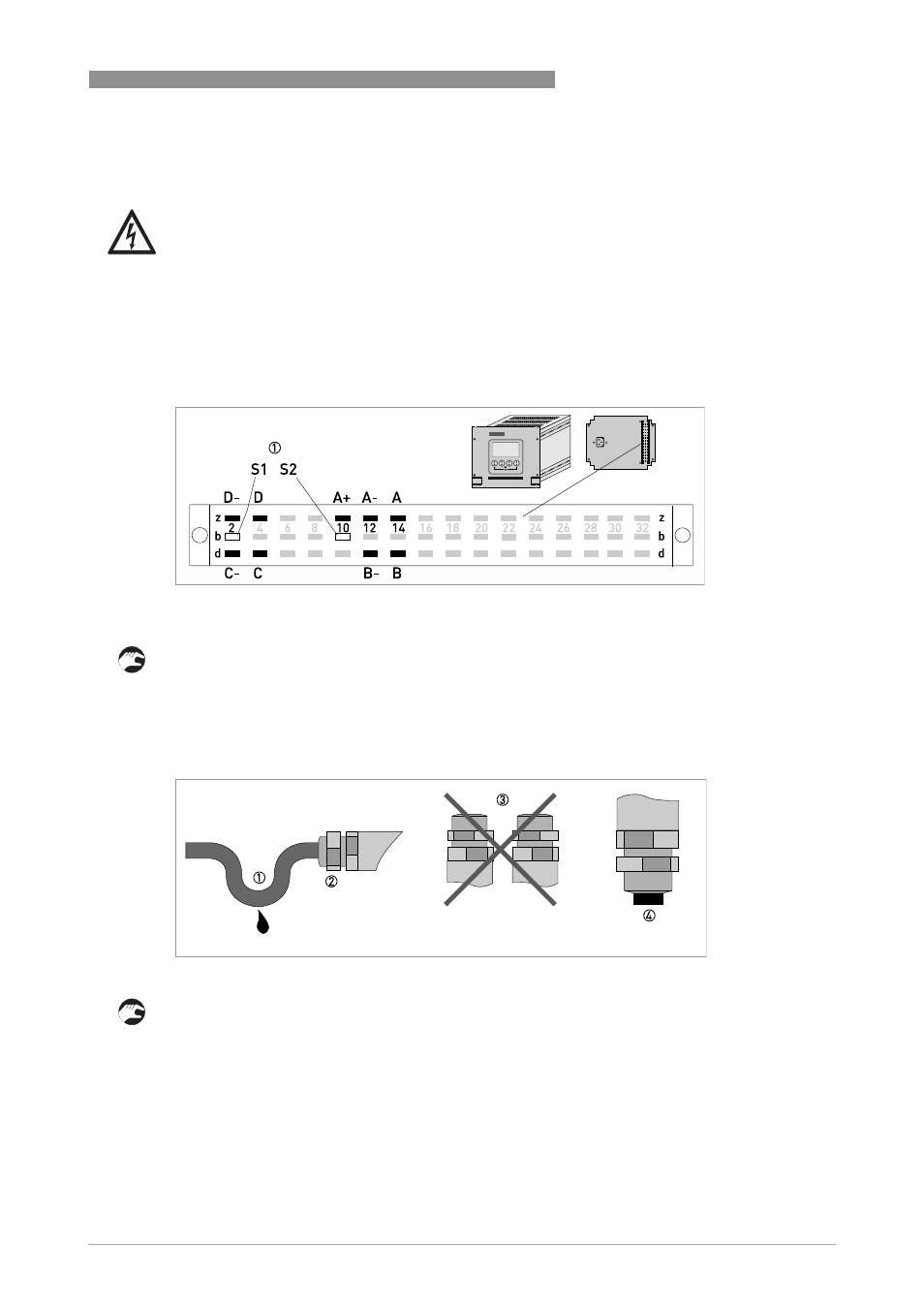

Pиcyнoк 4-11: Клеммный отсек для входных и выходных сигналов корпуса для монтажа в стойку
1 Экран
Pиcyнoк 4-12: Защитите корпус от попадания пыли и воды
