Электрический монтаж
4
59
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
Активный выход состояния / предельный выключатель, модульная версия входных /
выходных сигналов
• Соблюдайте полярность подключений.
• U
встр.
= 24 В пост. тока
• I ≤ 20 мА
• R
L
≤ 47 кОм
• разомкнут:
I
≤ 0,05 мА
замкнут:
U
0, ном.
= 24 В при I = 20 мА
• Символом X обозначаются клеммы A, B или D, в зависимости от версии исполнения конвертора
сигналов.
Пассивный выход состояния / предельный выключатель, модульная версия входных /
выходных сигналов
• Независимость от полярности подключения.
• U
внеш.
= 32 В пост. тока
• I ≤ 100 мА
• R
L, макс.
= 47 кОм
R
L, мин.
= (U
внеш.
- U
0
) / I
макс.
• разомкнут:
I
≤ 0,05 мА при U
внеш.
= 32 В пост. тока
замкнут:
U
0, макс.
= 0,2 В при I
≤ 10 мА
U
0, макс.
= 2 В при I
≤ 100 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются клеммы A, B или D, в зависимости от версии исполнения конвертора
сигналов.

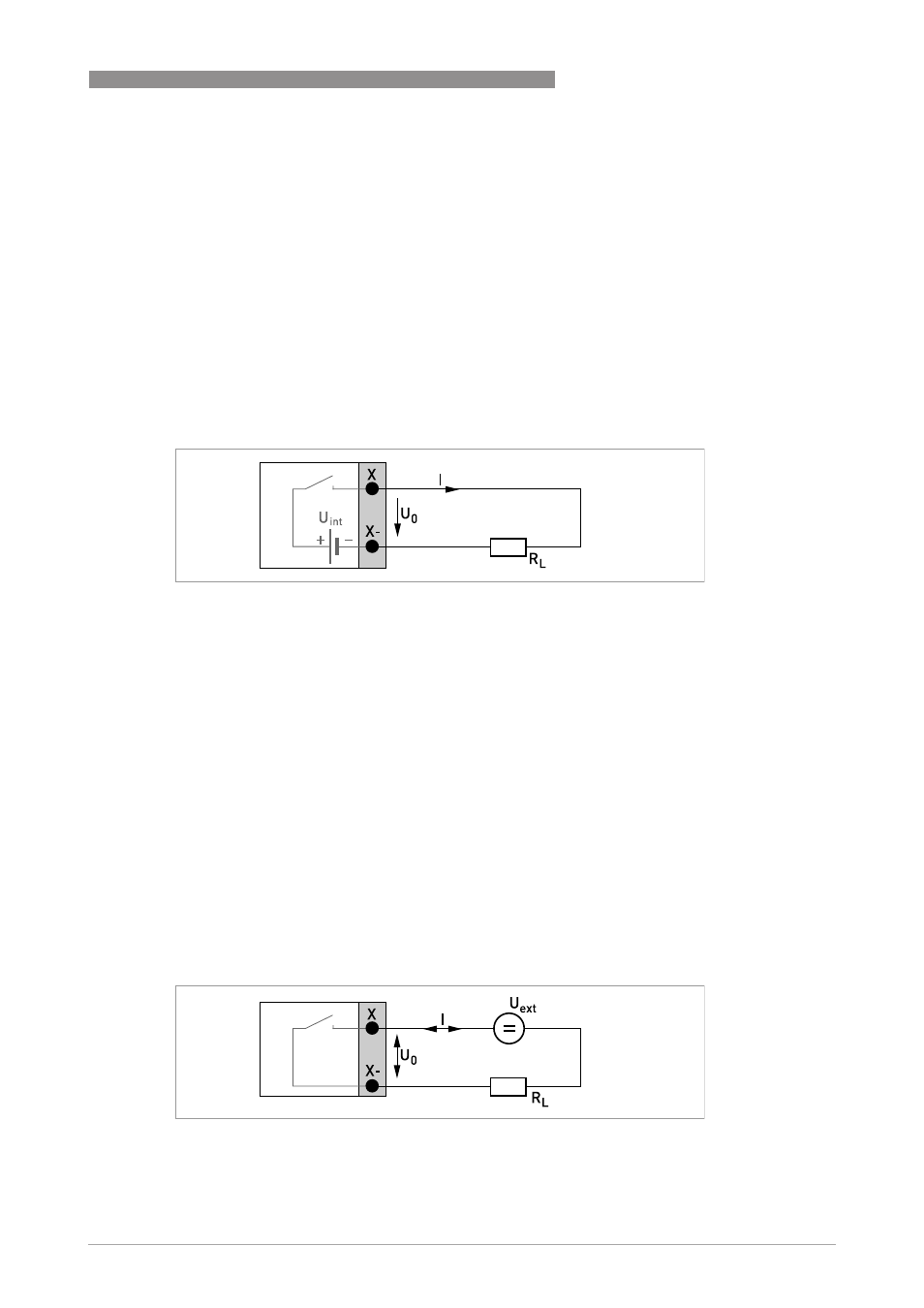

Pиcyнoк 4-23: Активный выход состояния / предельный выключатель S
a
Pиcyнoк 4-24: Пассивный выход состояния / предельный выключатель S
p
