4
Электрический монтаж
34
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
4.4.5 Схема подключения
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
Корпус для настенного монтажа

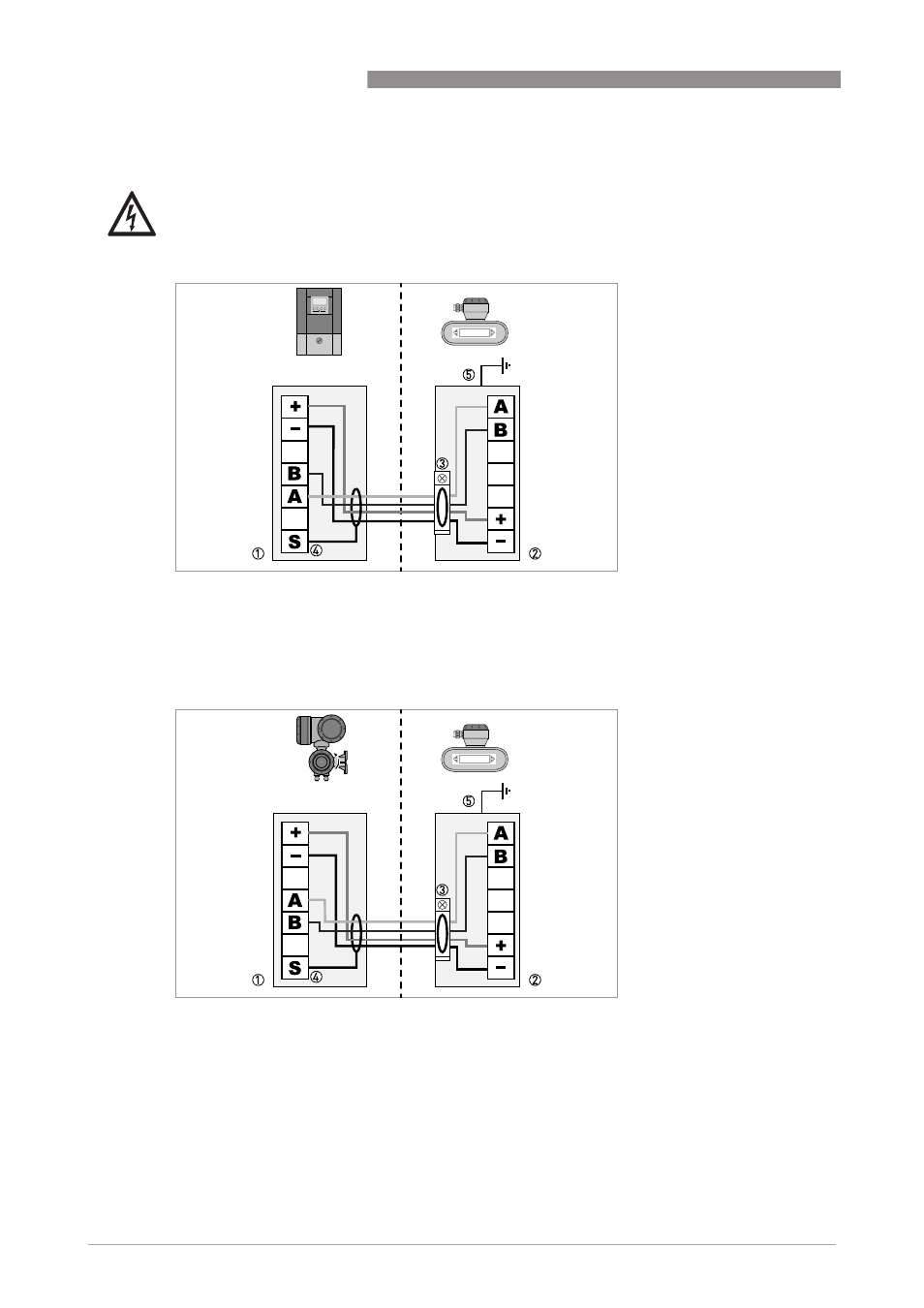

Pиcyнoк 4-5: Схема подключения разнесенных версий, исполнение для настенного монтажа
1 Клеммный отсек конвертора сигналов
2 Клеммный отсек для первичного преобразователя
3 Подключите экран к клемме с пружинным зажимом
4 Подключите экран к клемме S
5 Клемма функционального заземления
Корпус полевого исполнения
Pиcyнoк 4-6: Схема подключения разнесенных версий, корпус полевого исполнения
1 Клеммный отсек конвертора сигналов
2 Клеммный отсек для первичного преобразователя
3 Подключите экран к клемме с пружинным зажимом
4 Подключите экран к клемме S
5 Клемма функционального заземления
