4
Электрический монтаж
32
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
4.4.3 Подключение сигнального кабеля, корпус для монтажа в стойку 19"
• Подключите проводники к вилке многополюсного разъема в соответствии с рисунком.
• Экран сигнального кабеля может быть подключен к контактам 22z, 22d, 24z или 24d.
• Вставьте вилку в разъем.

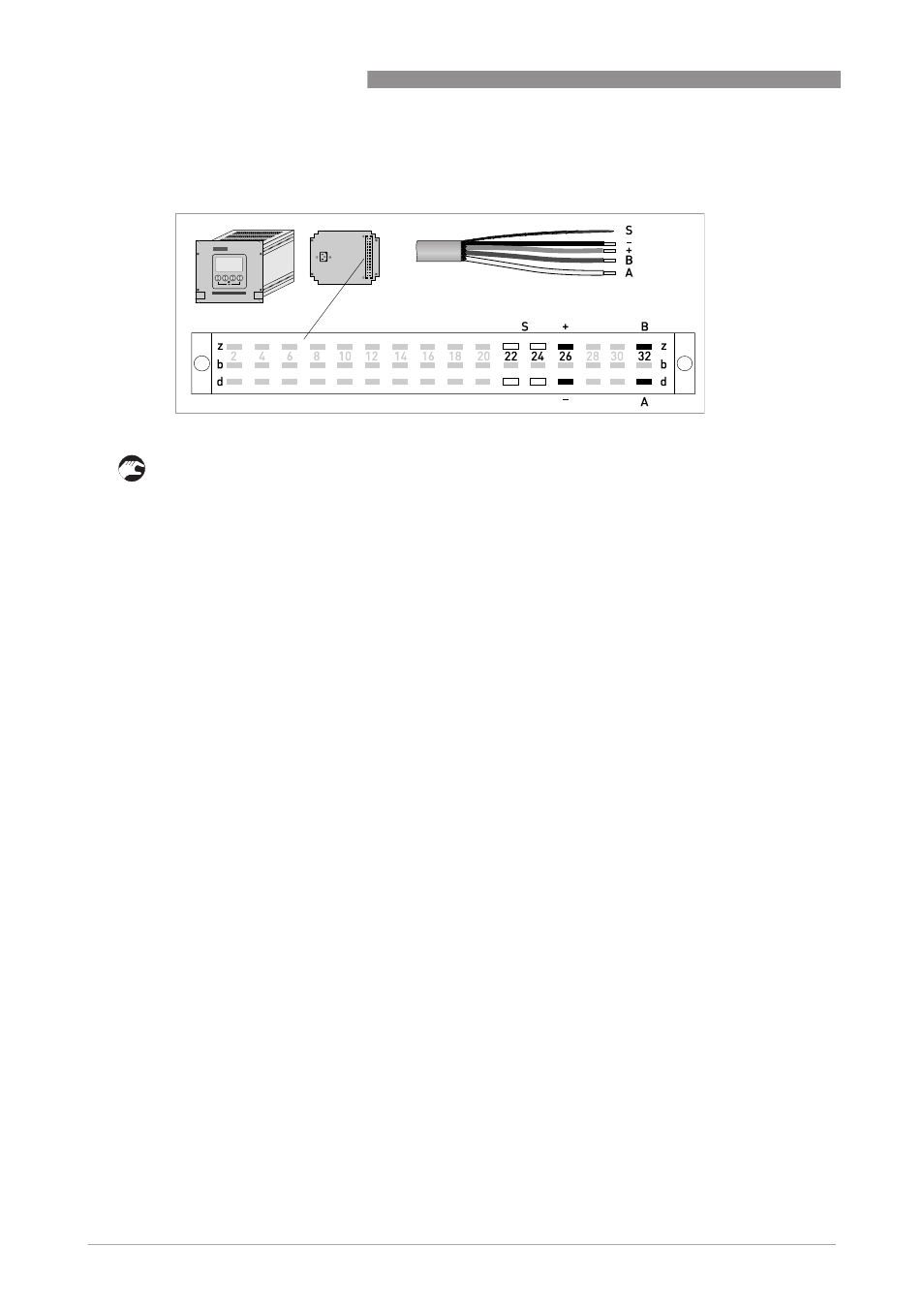

Pиcyнoк 4-3: Подключение сигнального кабеля, корпус для монтажа в стойку 19"
