8
Технические характеристики
136
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
8.1 Принцип измерения (одинарная измерительная труба)
Кориолисовый массовый расходомер с одинарной измерительной трубой состоит из одной
измерительной трубки 1 возбудителя (драйвера) 2 и двух сенсоров (3 и 4), которые
располагаются по обеим сторонам от драйвера.
При подаче питания на прибор драйвер сообщает измерительной трубке колебания, заставляя ее
вибрировать и генерировать синусоидальную волну 3. Синусоидальная волна отслеживается двумя
сенсорами.

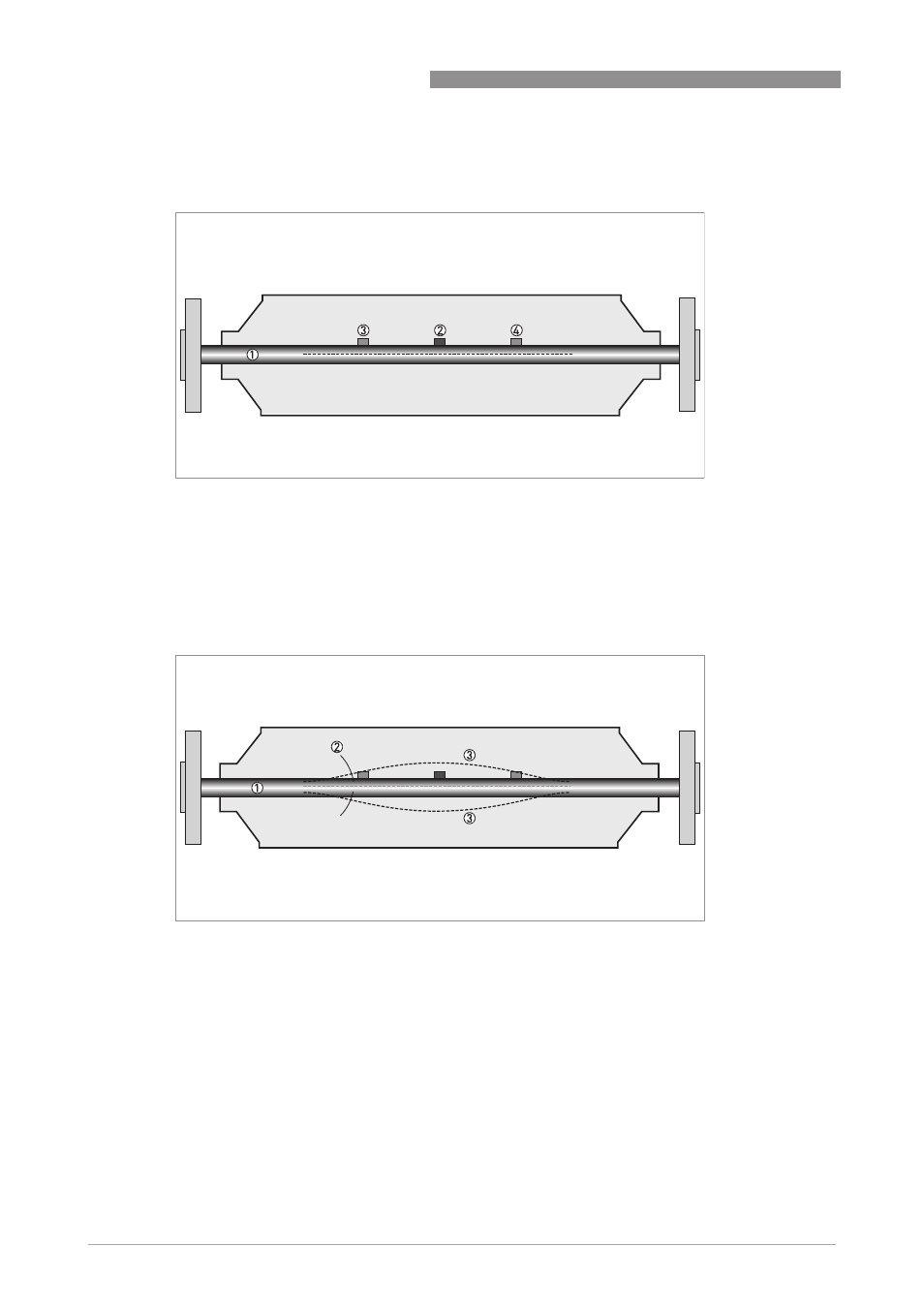

Прибор в стационарном состоянии - не запитан, нет движения потока
1 Измерительная труба
2 Драйвер
3 Сенсор 1
4 Сенсор 2
Прибор запитан
1 Измерительные трубы
2 Направление колебаний
3 Синусоидальная волна
