Электрический монтаж
4
55
MFC 300
www.krohne.com
09/2012 - 4002286201 - MA MFC 300 R03 ru
4.10.4 Модульные входные / выходные сигналы и сетевые технологии
Активный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), модульная версия входных / выходных сигналов
• U
встр., ном.
= 24 В пост. тока
• I ≤ 22 мА
• R
L
≤ 1 кОм
• Символом X обозначаются клеммы A, B или C, в зависимости от версии исполнения конвертора
сигналов.
Пассивный токовый выход (только на токовом выходе с клеммами C/C- имеется протокол
HART
®
), модульная версия входных / выходных сигналов
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L, макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются соединительные клеммы A, B или C, в зависимости от версии
исполнения электронного конвертора.
Осторожно!
Соблюдайте полярность подключений.
Информация!
• Подробная информация по электрическому подключению смотрите Описание входных и
выходных сигналов на странице 43.
• При выполнении электрического монтажа систем с сетевыми технологиями изучите
отдельную документацию на соответствующие промышленные протоколы.

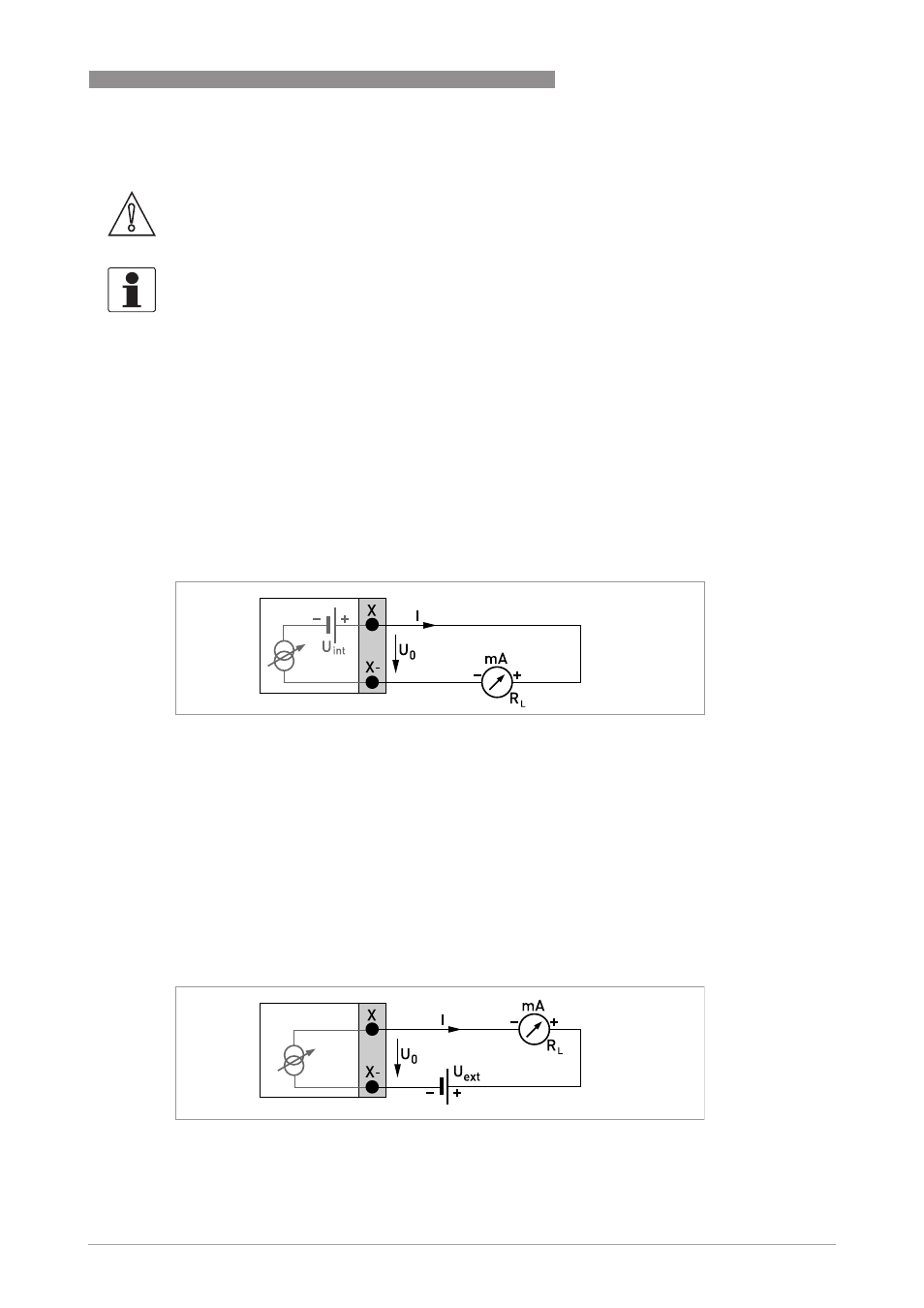

Pиcyнoк 4-18: Активный токовый выход I
a
Pиcyнoк 4-19: Пассивный токовый выход I
p
