4
Электрический монтаж
48
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
4.9.2 Электрическое подключение входных и выходных сигналов, корпус для настенного
монтажа
1 Откройте крышку корпуса.
2 Протяните кабели через кабельный ввод и подключите их к разъемам 3, входящим в объем
поставки.
3 При необходимости подключите экран.
4 Подсоедините разъемы с подключенными проводниками к соответствующим гнездам.
5 Закройте крышку корпуса.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!
Информация!
При частоте сигнала более 100 Гц необходимо использовать экранированный кабель.
Электрическое подключение экрана в клеммном отсеке входных / выходных сигналов должно
выполняться с помощью одноштыревых разъемов 6,3 мм / 0,25" (изоляция в соответствии с
DIN 46 245).

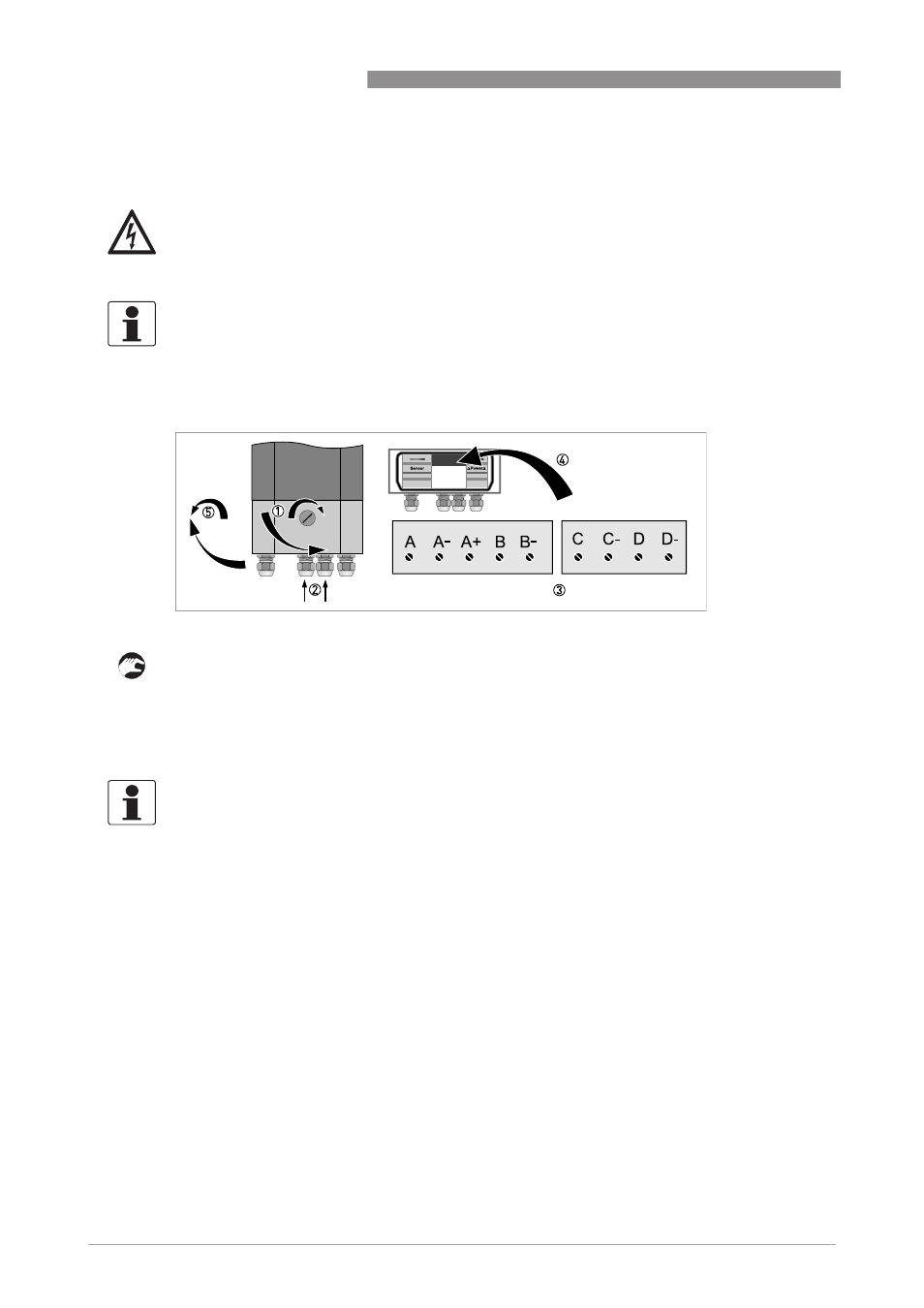

Pиcyнoк 4-10: Клеммный отсек для входных и выходных сигналов корпуса для настенного монтажа
Информация!
Убедитесь в том, что прокладка крышки корпуса установлена правильно, а также проверьте ее
на отсутствие загрязнений и повреждений.
