4
Электрический монтаж
54
MFC 300
www.krohne.com 09/2012 - 4002286201 - MA MFC 300 R03 ru
Выход состояния / предельный выключатель, базовая версия входных / выходных
сигналов
• U
внеш.
≤ 32 В пост. тока
• I ≤ 100 мА
• R
L, макс.
= 47 кОм
R
L, мин.
= (U
внеш.
- U
0
) / I
макс.
• разомкнут:
I ≤ 0,05 мА при U
внеш.
= 32 В пост. тока
замкнут:
U
0, макс.
= 0,2 В при I ≤ 10 мА
U
0, макс.
= 2 В при I ≤ 100 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются клеммы B, C или D. Функциональное назначение данных клемм
определяется настройками смотрите Таблицы функций на странице 81.
Пассивный вход управления, базовая версия входных / выходных сигналов
• 8 В ≤ U
внеш.
≤ 32 В пост. тока
• I
макс.
= 6,5 мА при U
внеш.
≤ 24 В пост. тока
I
макс.
= 8,2 мА при U
внеш.
≤ 32 В пост. тока
• Точка переключения для определения состояния "контакт замкнут или разомкнут":
Контакт разомкнут (выкл.): U
0
≤ 2,5 В c I
ном.
= 0,4 мА
Контакт замкнут (вкл.): U
0
≥ 8 В при I
ном.
= 2,8 мА
• Может быть также перенастроен как выход состояния; подключение смотрите на схеме
подключения выхода состояния.
Информация!
• Независимость от полярности подключения.

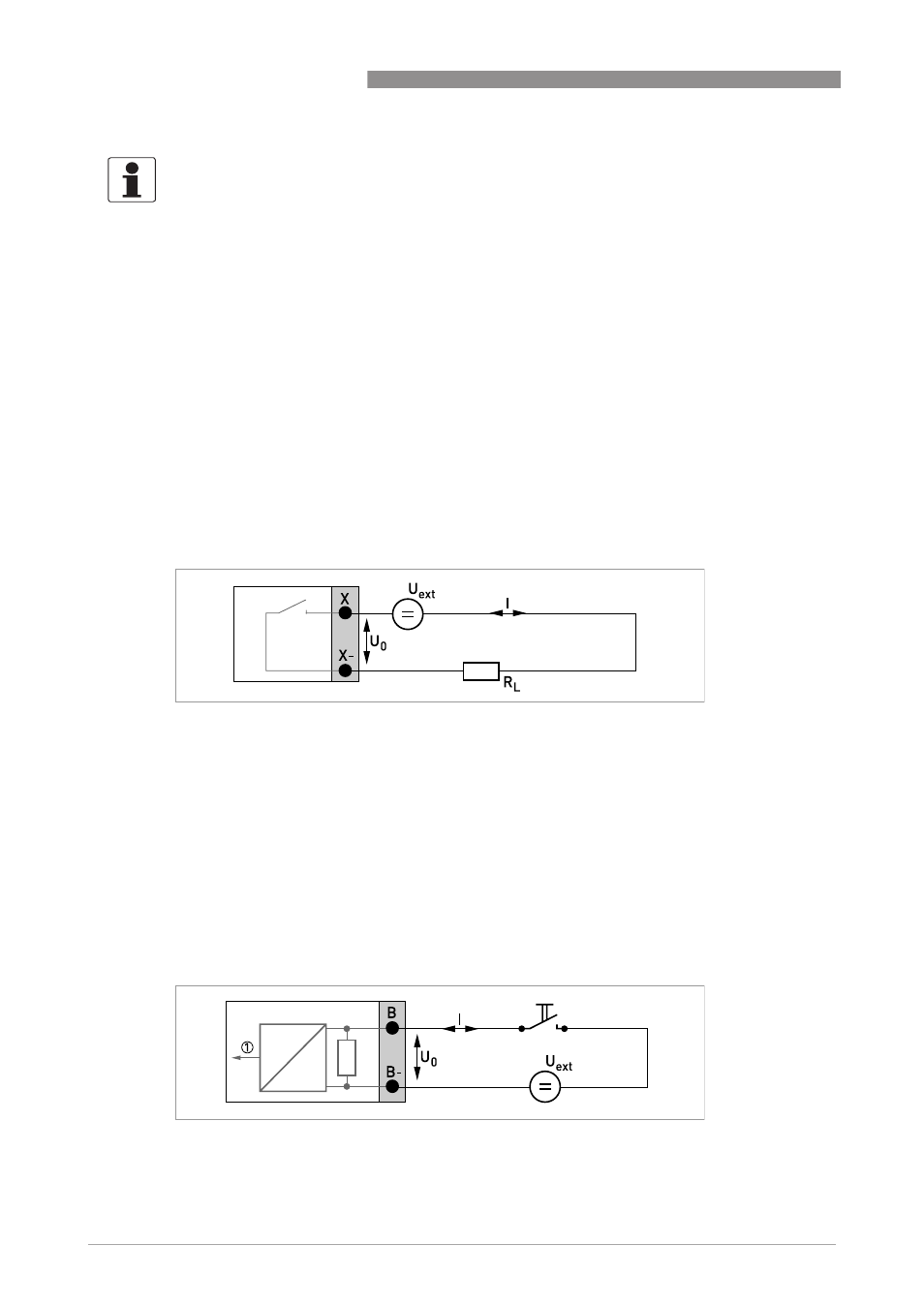

Pиcyнoк 4-16: Пассивный выход состояния / предельный выключатель S
p
Pиcyнoк 4-17: Пассивный вход управления C
p
1 Сигнал
