4.4.1 Подключение сигнального кабеля, корпус в полевом исполнении
1 Открутите стопорный винт и снимите крышку корпуса.
2 Протяните подготовленный сигнальный кабель через кабельный ввод.
3 Закрепите сигнальный кабель с помощью обжимной скобы.
4 Подсоедините проводники, как показано на рисунке. Экран подключается к контакту S.
5 Закройте крышку корпуса и зафиксируйте ее стопорным винтом.

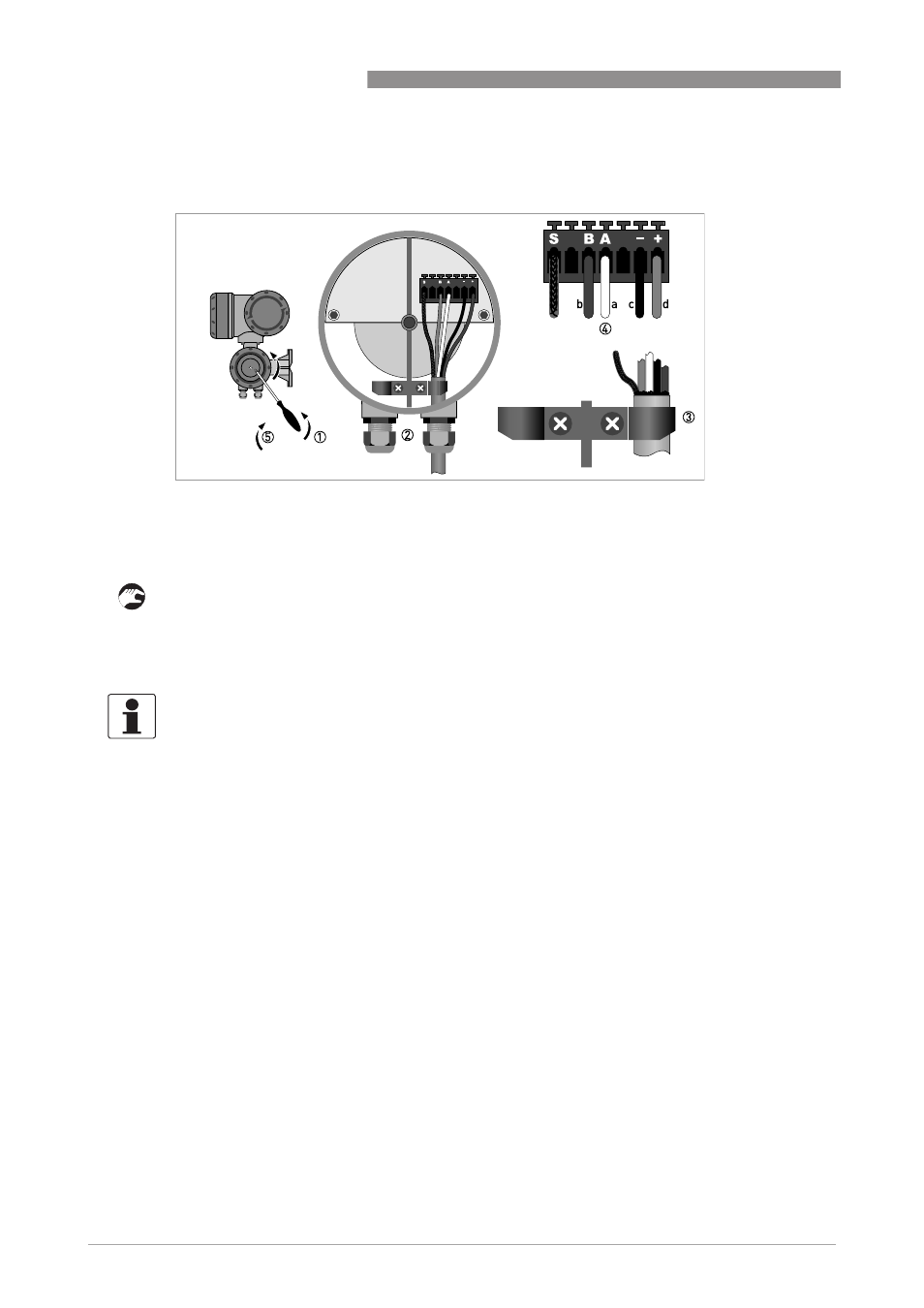

Pиcyнoк 4-1: Подключение сигнальных кабелей, корпус в полевом исполнении
a = белый
b = зеленый
c = черный
d = красный
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
